零基础学习CANoe Panel（14）——二极管（ LED Control ）和液晶屏（LCD Control）

2022-07-25 12:25:00 【蚂蚁小兵】

我是蚂蚁小兵，专注于车载诊断领域，尤其擅长于对CANoe工具的使用

寻找组织，答疑解惑，摸鱼聊天，博客源码，点击加入【相亲相爱一家人】

零基础学习CANoe Panel设计目录汇总，点击跳转

前言

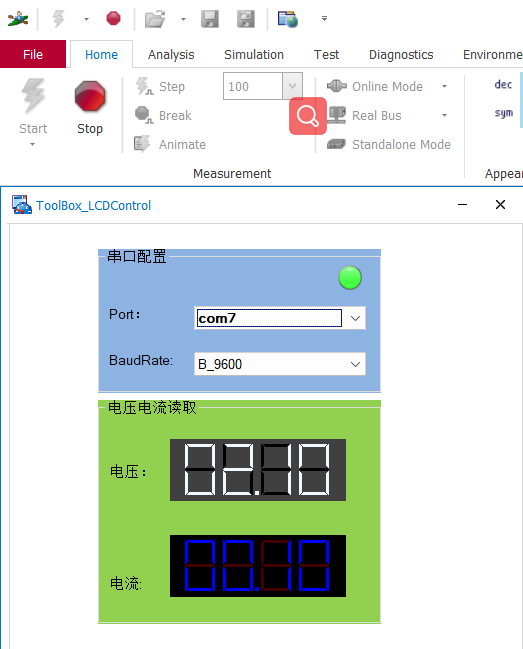

本节通过一个简易版的电源操作面板，来一起演示下液晶屏（LCD Control）控件和二极管（ LED Control ）控件
演示软硬件环境 Windows11 x64 ； CANoe 11 SP2 x64

液晶屏（LCD Control）

放置两个LCD Control取来实时显示电源电压电流
放置一个 LED Control 用来显示电源连接状态
放置两个Input/Out 控件，串口连接的配置

设置数码管数量

一个数字就是一个数码管，以小数位为界，可以设置整数位和小数位的显示位数
Decimal Places:整数位设置为2个
Number Of Digits：小数位设置2个

在这里插入图片描述

数码管配色设置

默认配置就是点亮段时红色，背景色和没有被点亮的段时黑色
下面我们简单设置下数码管的颜色

电源连接和电压读取模板代码

下面代码，可以作为一个标准电源连接和电压读取的模板把，实际使用时，再根据具体情况加工下

/*@!Encoding:936*/
variables
{

  msTimer timer_V;
  msTimer timer_C;
  char  tempText[0x500];
  int Port;
  int BaudRate;
  int res;

  byte GetCurrentCommand [6] = {
    'I','O','U','T',13,10};//13 CR ; 10 LF
  byte GetVoltageCommand [6] = {
    'I','O','U','T',13,10};//13 CR ; 10 LF
}

on timer timer_V
{

  //RS232Send(Port, GetCurrentCommand, elCount(GetCurrentCommand));
  //模拟随机值,真实硬件情况下，把RS232Send打开，然后在RS232OnReceive解析返回值
  sysSetVariableFloat(sysvar::Panel::LCD_Voltage,random(5)/10.0+random(10));
  setTimer(timer_V,1000);
}

on timer timer_C
{

  //RS232Send(Port, GetCurrentCommand, elCount(GetCurrentCommand));
  //模拟随机值,真实硬件情况下，把RS232Send打开，然后在RS232OnReceive解析返回值
  sysSetVariableFloat(sysvar::Panel::LCD_Current,random(5)/10.0);
  setTimer(timer_C,600);
}

on sysvar Panel::Port
{

  InitPower();
}

on sysvar Panel::BaudRate
{

  InitPower();
}


RS232OnReceive(dword port, byte buffer[], dword number)
{

  if(buffer[0] =='V')
  {

    sysSetVariableFloat(sysvar::Panel::LCD_Voltage,random(5)/10+random(10)); //模拟随机值
  }
  else if(buffer[0] =='C')
  {

    sysSetVariableFloat(sysvar::Panel::LCD_Current,random(5)/10);//模拟随机值
  }

}

int InitPower()
{


  Port = sysGetVariableInt(sysvar::Panel::Port);
  BaudRate = sysGetVariableInt(sysvar::Panel::BaudRate);

  write("Port:%d ;BaudRate:%d ",Port,BaudRate);

  res = RS232Open(Port);
  if(res!=1)
  {

    write("Open COM %d Failed!",Port);
    return 0;
  }
   res = RS232Configure(Port,BaudRate,8,1,0);

   if(res!=1)
  {

    write("Configure COM %d Failed! :%d",Port,res);
    return 0;
  }
   res = RS232SetHandshake(Port,0,0,0,0,0);

   if(res!=1)
  {

    write(" Configure handshaking COM %d Failed!",Port);
    return 0;
  }
    //配置成功
    setTimer(timer_V,500);
    setTimer(timer_C,600);
     sysSetVariableInt(sysvar::Panel::LED_1,1);
    write("Configure COM %d Ok!",Port);
    return 1;
}

on stopMeasurement
{

  rs232Close(Port);
}
