vivado VIO IP的用法

0 程序功能

通过VIO模拟按键来控制DDS的频率控制字，从而得到不同频率的正弦波。

程序结构

必须要通过ILA才能模拟VIO，testbench不能模拟VIO。

1 IP核的例化

1.1 VIO IP的例化

vio_0 your_instance_name (
  .clk(clk),                // input wire clk
  .probe_out0(probe_out0)  // output wire [1 : 0] probe_out0
);

1.2 DDS IP

dds_sin your_instance_name (
  .aclk(aclk),                                  // input wire aclk
  .s_axis_config_tvalid(s_axis_config_tvalid),  // input wire s_axis_config_tvalid
  .s_axis_config_tdata(s_axis_config_tdata),    // input wire [23 : 0] s_axis_config_tdata
  .m_axis_data_tvalid(m_axis_data_tvalid),      // output wire m_axis_data_tvalid
  .m_axis_data_tdata(m_axis_data_tdata),        // output wire [47 : 0] m_axis_data_tdata
  .m_axis_phase_tvalid(m_axis_phase_tvalid),    // output wire m_axis_phase_tvalid
  .m_axis_phase_tdata(m_axis_phase_tdata)      // output wire [23 : 0] m_axis_phase_tdata
);

2 程序

2.1 程序结构

2.2 顶层模块

`timescale 1ns / 1ps


module top(
    input           sys_clk         ,//系统时钟 50MHz T=20ns
    input           rst_n           //系统复位
    );


// -----------0、VIO按键控制频率控制字（key_PINC）
 wire [1:0] key_PINC;
 vio_0 vio_0_inst (
      .clk(sys_clk),                // input wire clk
      .probe_out0(key_PINC)  // output wire [1 : 0] probe_out0
    );



//---------------1、信号频率控制模块--------------//
wire  [23:0]   Fword ;  //频率字
Fword_set Fword_set_inst(
        //input
        .clk        (sys_clk            ),
        .rst_n      (rst_n              ),
        .key_PINC   (key_PINC           ),
        //output
        .Fword      (Fword              )
        );



//---------------2、DDS模块--------------//
//input
wire [0:0]   fre_ctrl_word_en  ;

//output
wire [0:0]   m_axis_data_tvalid    ;
wire [47:0]  m_axis_data_tdata     ;
wire [0:0]   m_axis_phase_tvalid   ;
wire [23:0]  m_axis_phase_tdata    ;

assign fre_ctrl_word_en=1'b1;

//例化DDS IP
dds_sin dds_sin_inst (
  .aclk                 (sys_clk                ),    // input wire aclk
  .s_axis_config_tvalid (fre_ctrl_word_en       ),    // input wire s_axis_config_tvalid
  .s_axis_config_tdata  (Fword                  ),    // input wire [23: 0] s_axis_config_tdata

  .m_axis_data_tvalid   (m_axis_data_tvalid     ),    // output wire m_axis_data_tvalid
  .m_axis_data_tdata    (m_axis_data_tdata      ),    // output wire [47 : 0] m_axis_data_tdata
  .m_axis_phase_tvalid  (m_axis_phase_tvalid    ),    // output wire m_axis_phase_tvalid
  .m_axis_phase_tdata   (m_axis_phase_tdata     )     // output wire [23 : 0] m_axis_phase_tdata
);



 ila_1 ila_1_inst (
	.clk(sys_clk), // input wire clk


	.probe0(key_PINC), // input wire [1:0] probe0
	.probe1(Fword), // input wire [23:0] probe1
	.probe2(m_axis_data_tdata) // input wire [47:0] probe2
);


endmodule

2.3 Fword_set模块

`timescale 1ns / 1ps
//
// 通过按键来选择对应的频率控制字，进而选择对应的信号频率
//


module Fword_set(
    input               clk         ,
    input               rst_n       ,
    input  [1:0]        key_PINC    ,

    output reg [23:0]   Fword
    );


//[email protected](posedge clk or negedge rst_n)
//begin
// if(!rst_n)
// key_sel <= 4'd0;
// else
// key_sel <= key_sel;
//end


// The output frequency(f_out ) , of the DDS waveform is a function of the system clock frequency(f_clk ) .
// the phase width, that is, number of bits (B ) in the phase accumulator
// and the phase increment value (deta_theta) .
// The output frequency in Hertz is defined by:f_out=f_clk*deta_theta/(2^B)
// fre_ctrl_word是如何确定的？
// 根据IP核的summery， phase width=20bits Frequency per channel=100MHz
// 输出频率的计算公式f_out=f_clk*deta_theta/(2^B)=100M* 104857/(2^20 )= 10M
[email protected](*)
begin
    case(key_PINC)
        0:  Fword <= 'h28f5;     //1Mhz 10485 每次相位增加的值 deta_theta
        1:  Fword <= 'h51eb;     //2Mhz 20971
        2:  Fword <= 'ha3d7;     //4Mhz 41943
        3:  Fword <= 'h19999;    //10Mhz 104857
    endcase
end


endmodule

2.4 约束文件

set_property PACKAGE_PIN U18 [get_ports sys_clk]
set_property IOSTANDARD LVCMOS33 [get_ports sys_clk]


set_property PACKAGE_PIN J16 [get_ports rst_n]
set_property IOSTANDARD LVCMOS33 [get_ports rst_n]


#时序约束
create_clock -period 20.000 -name sys_clk -waveform {
    0.000 10.000} [get_ports sys_clk]

3 结果

key_PINC=0（2’b01）

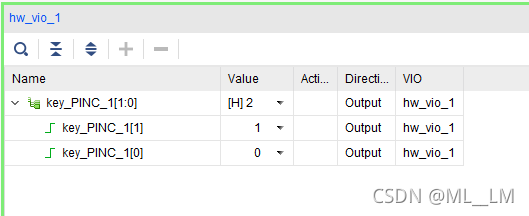

key_PINC=2（2’b10）
