三层交换机配置MSTP协议详解【华为eNSP实验】

一，前言

MSTP：在接入层交换机和汇聚层的交换机之间运行MSTP，防止数据在交换网络中无限循环从而产生交换网络的瘫痪，还可以实现均衡负载的作用

上一篇我们已经配置成功了路由/三层交换机DHCP下发地址。下面我们来完成三层交换机配置MSTP协议的任务。任务需求如下：8.为提高网络的可靠性，每台二层接入设备都需要和汇聚层设备进行互联， 所以需要配置STP协议在保证可靠的基础上防止环路的发生。（拓展）10.MSTP、VRRP这些技术同学们可根据情况加以考虑和实现。（拓展）我们先看一下拓扑图：

二，例子—简单配置MSTP协议

拓扑图如下：

第一步lsw16配置

1.先创建vlan

vlan batch 10 20


2.到1号口配置

int eth 0/0/1


3.配置通信模式

port link-type access


注意：

port default vlan 10


4.其他俩个端口

[sw1]port-group group-member Ethernet 0/0/2 to Ethernet 0/0/3


5.配置为trunk

port link-type trunk


6.运行通过所有的vlan

port trunk allow-pass vlan all


第二步lsw17配置

和上面一样。唯一的区别是：注意：

port default vlan 20


第三步配置汇聚层交换机LSW18

1.先创建vlan

vlan batch 10 20


2.分组

port-group group-member GigabitEthernet 0/0/1 to GigabitEthernet 0/0/3


3.配置为trunk

port link-type trunk


输出如下：

[cour1-GigabitEthernet0/0/1]port link-type trunk
[cour1-GigabitEthernet0/0/2]port link-type trunk
[cour1-GigabitEthernet0/0/3]port link-type trunk


4.设置允许所有vlan通过

port trunk allow-pass vlan all


第四步配置汇聚层交换机LSW19

与第三步配置汇聚层交换机LSW18步骤一样。

第五步配置mstp

在sw10里设置：[sw10]stp mode mstp

stp mode mstp


进入mstp视图：

stp region-configuration


设置名称：[sw10-mst-region]region-name mstp

region-name mstp


设置版本号[sw10-mst-region]revision-level 0

revision-level 0


划分组[sw10-mst-region]instance 1 vlan 10[sw10-mst-region]instance 2 vlan 20

instance 1 vlan 10
instance 2 vlan 20


激活配置：[sw10-mst-region]active region-configuration

active region-configuration


查看配置：[sw10-mst-region]dis current-configuration

dis current-configuration


如下mstp的所有配置：

stp region-configuration
 region-name mstp
revision-level 0
 instance 1 vlan 10
 instance 2 vlan 20
 active region-configuration


如上步骤在sw16,17,18,19各运行一次。

查看

查看mstp

dis stp instance 1 brief


[sw1]dis stp instance 1 brief
 MSTID Port Role STP State Protection
 1 Ethernet0/0/1 DESI LEARNING NONE
 1 Ethernet0/0/2 ROOT FORWARDING NONE
 1 Ethernet0/0/3 ALTE DISCARDING NONE


便捷区：

1.先创建vlanvlan batch 10 202.到1号口配置int eth 0/0/13.配置通信模式port link-type accessport default vlan 104.其他俩个端口[sw1]port-group group-member Ethernet 0/0/2 to Ethernet 0/0/3配置为trunkport link-type trunk运行通过所有的vlanport trunk allow-pass vlan all

设置：[sw10]stp mode mstp进入mstp视图：[sw10]stp region-configuration设置名称：[sw10-mst-region]region-name mstp设置版本号[sw10-mst-region]revision-level 0划分组[sw10-mst-region]instance 1 vlan 10[sw10-mst-region]instance 2 vlan 20激活配置：[sw10-mst-region]active region-configuration查看配置：[sw10-mst-region]dis current-configuration如下mstp的所有配置：stp region-configurationregion-name mstprevision-level 0instance 1 vlan 10instance 2 vlan 20active region-configuration

查看mstp
dis stp instance 1 brief


三.课设-三层交换机配置MSTP协议

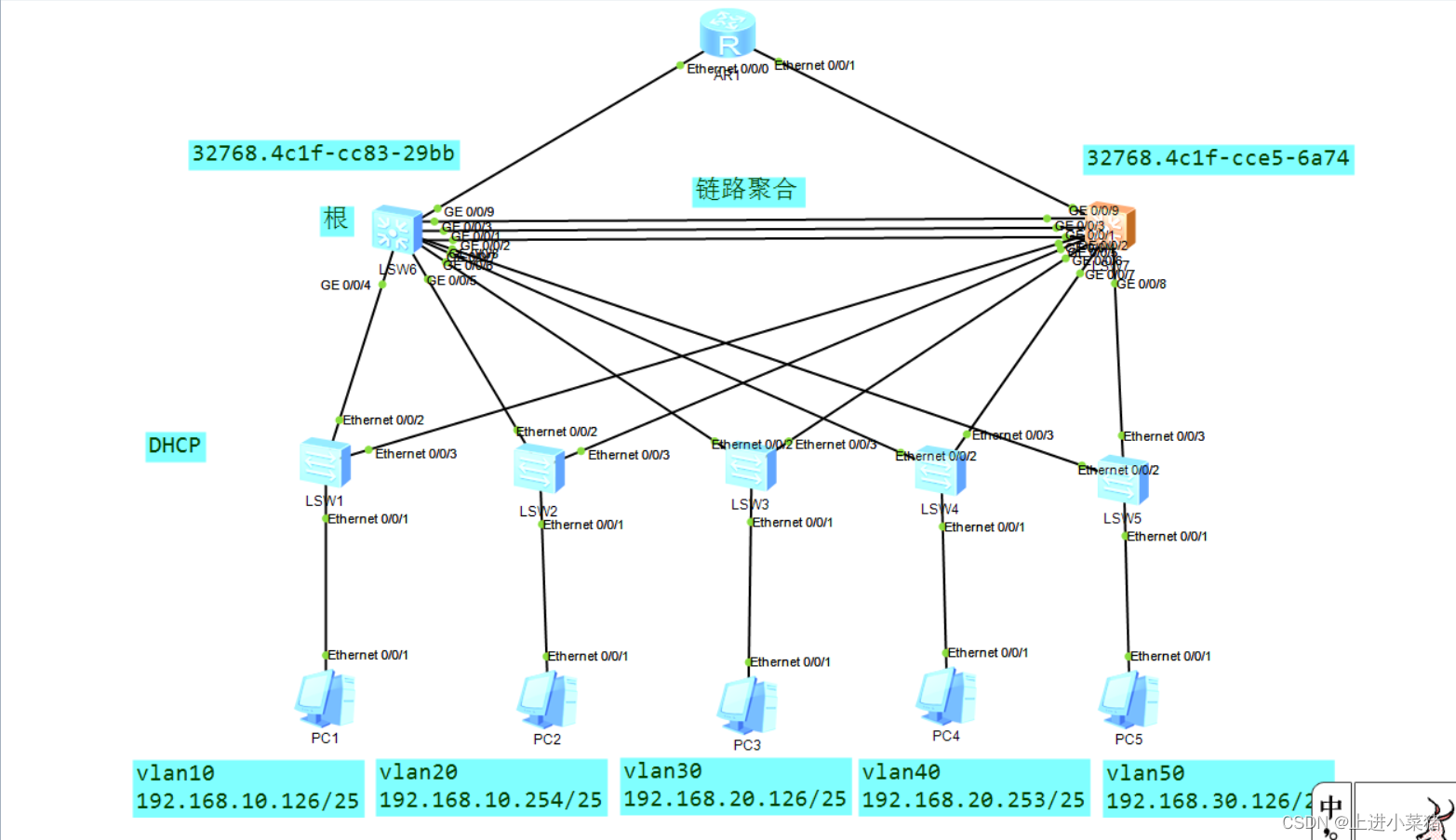

看一下拓扑图：

MSTP协议还是比较简单的。先看一下，什么是MSTP协议：MSTP多区域生成树协议：

形成多棵无环路的树，解决广播风暴并实现冗余备份。多棵生成树在VLAN间实现负载均衡，不同VLAN的流量按照不同的路径转发。

汇聚层：先配置三层交换机：

LSW1如下：

stp instance 1 root primary
stp instance 2 root secondary


LSW2如下：

stp instance 2 root primary
stp instance 1 root secondary


说明：LSW1是1的主根，2的备根。LSW2是2的主根，1的备根。

进入stp region-configuration视图：设置名称，划分1和2的vlan，激活region-configuration

stp region-configuration
 region-name zhubo
 instance 1 vlan 10 20
 instance 2 vlan 30 40 50
 active region-configuration


查看stp配置

display stp brief


交换层：

之前已经配置了VLAN，所以我们直接：

stp region-configuration
 region-name zhubo
 instance 1 vlan 10 20
 instance 2 vlan 30 40 50
 active region-configuration


即可。

检查结果如下：

ping 192.168.10.253
