泰克示波器TCP202电流探头的使用说明

一：测试设备

     示波器：MDO4014C

     示波器探头：TCP202

二：图片

                                                                      示波器

                                                                    电流探头

三：电流探头的校准

1. 使用TCP202电流探头，不能直接与MDO4014C示波器的接口连接，中间需要一个TAP-BNC接口转换器件，如图。

2.在示波器关机状态下，将TPA-BNC接口和电流探头街道示波器上，接好之后然后上电。

3.正常示波器开机后会自动识别到TCP202的电流探头，显示即为电流测试，也可以在配置里面查看是否识别到电流探头。

4.电流CH1【1】通道按钮，按下更多按钮3次到探头设置里面，可以查看到识别到了TCP202电流探头。

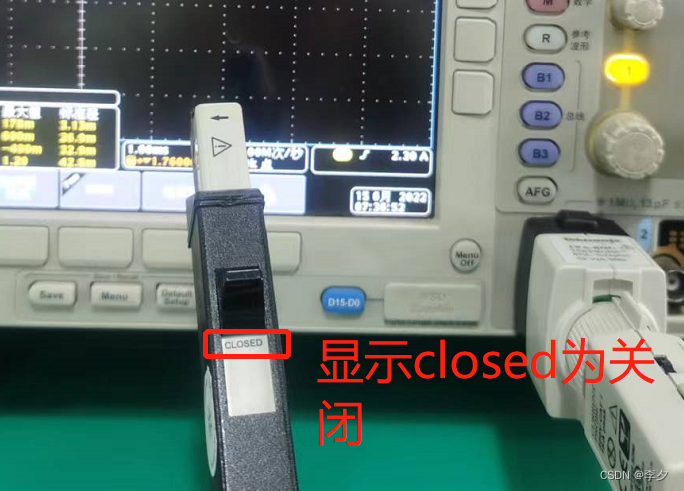

5.准备开始进行电流探头的消磁和校准，首先将电流探头的测试头打到关闭状态。

6.再把将CH的垂直幅值设置成最低的10mA。

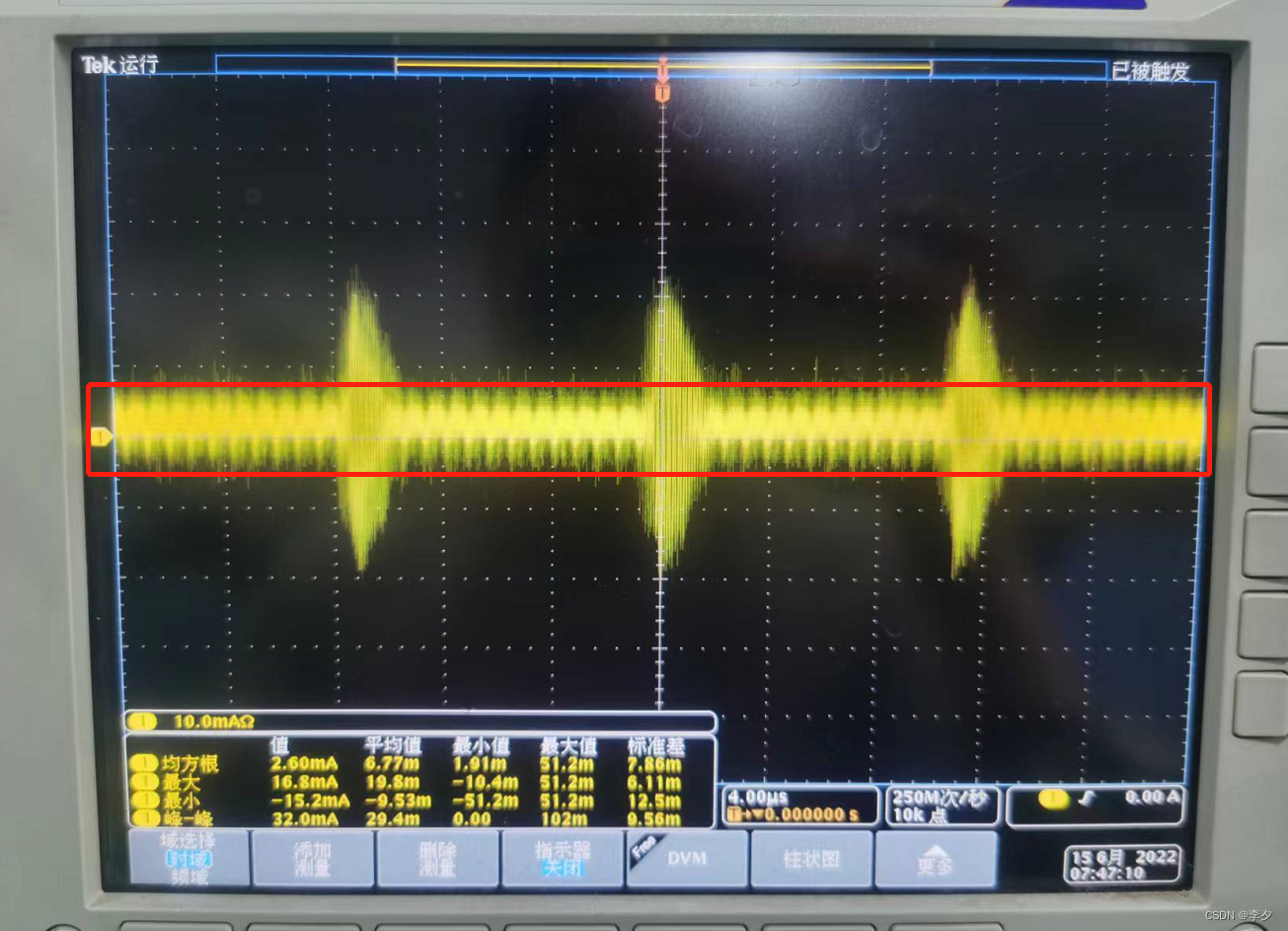

7.观察当前屏幕是否有信号，如果有信号可以调节探头上的BALANCE旋钮把信号调节到中间的0基准。

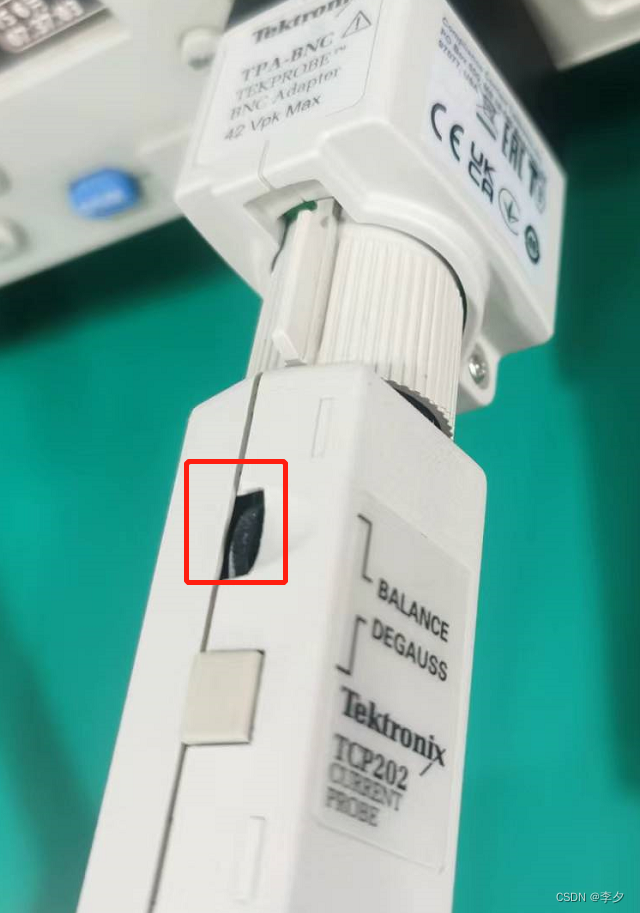

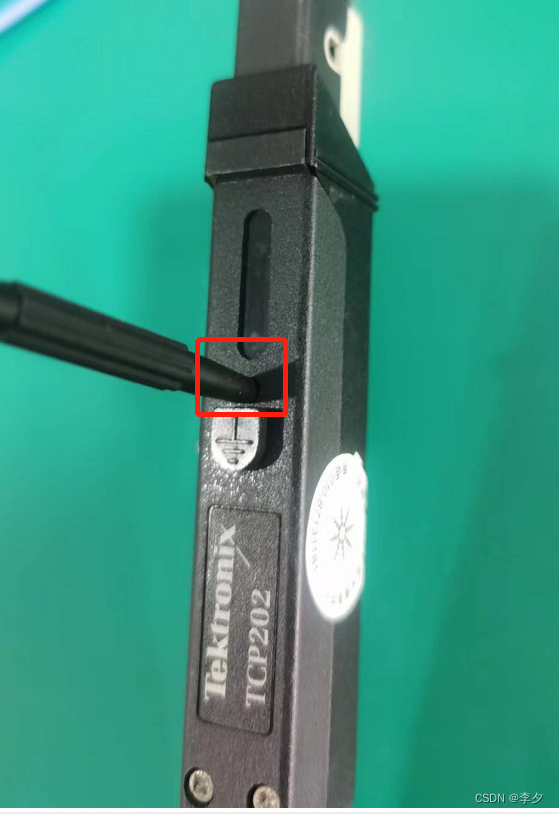

8.如果BALANCE调节不能调节了信号还是不处在中间，则需要调节探头上的旋钮了，这个地方的旋钮属于粗调，之后还是需要使用BALANCE进行细调。

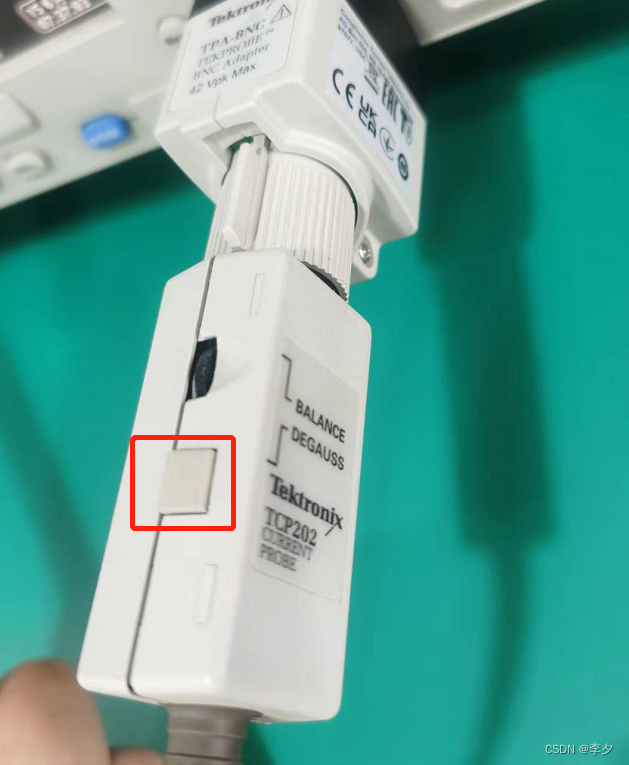

9.调节好的图形信号处于屏幕的中间0基准上，然后进行消磁操作，按下电流探头的消磁按钮，按一下后屏幕信号会抖动一下在恢复正常。

10.再次操作把探头打开，可以看到信号在屏幕上消失，再次关闭后观察信号还是处于屏幕的中间即为探头的校准成功。

11.再次将探针头闭合。

12.按下measure选择测量的项目，有效值（均方根）、最大值、最小值等参数。测试需要把电流表串联在电路中，探头上有标有箭头的方向表示电流的方向。

13.每次测试完成后需要进行消磁操作，以便下次测试的准确性。

附件：

以下是泰克官方进行的TCP202探头的说明。
