＃夏日挑战赛＃ OpenHarmony HiSysEvent打点调用实践(L2)

 「本文正在参加星光计划3.0–夏日挑战赛」

目录

•  简介
•  打点源码
•  主要的源码目录
•  测试进程和信息搜集进程流程
•  测试工程配置
•  代码目录结构
•  子系统配置
•  产品配置
•  事件domain配置(myapp源文件不包含，需要学习者自行配置)
•  bundle.json配置
•  格式定义和打点调用对比
•  编译
•  测试

简介

设备开发，通常的问题分析主要靠日志记录，Openharmony的日志记录分很多种，我们用的最多的是Hilog。
此文章以openharmony 3.1代码基础,介绍另外一种记录: 事件打点(HiSysEvent)。

• 打点源码分析
• 打点在代码中应用
• 打点测试工程的编译配置
• 打点测试操作步骤
• 本用例开发板(3516开发板：HiSpark_AI_Hi3516D_One_Light_VER.B开发板上测试)

打点源码

主要的源码目录

打点调用库目录：base\hiviewdfx\hisysevent\interfaces\native\innerkits\hisysevent
打点信息搜集存储进程：base\hiviewdfx\hiview
打点测试进程(自己添加)：myapp\hisysevent_test源码见附件

测试进程和信息搜集进程流程

• 打点调用进程通过套接字，发送打点信息。
• hiview进程通过套接字接收打点信息，进行处理存储。
• 事件处理插件配置的初始化读取
  1.事件是否通过线程来处理的配置:system\etc\hiview\plugin_config,解析函数Plugin::BindWorkLoop
  2.事件格式的配置：system\etc\hiview\hisysevent.def,解析函数SysEventService::OnLoad。hisysevent.def中没有定义的事件，不会存储在/data/log/LogService/sys_event_db/hisysevent.db中。
• 接收数据的处理
  1.插件初始化的配置中配置了线程来处理，则接收消息会调用EventLoop::AddEvent进行处理存储。
  2.插件初始化的配置中未配置线程处理，则接收消息会调用Pipeline::ProcessEvent进行处理存储。

测试工程配置

代码目录结构

源码见附件

子系统配置

build\subsystem_config.json

登录后复制

 "myapp": {
    "path":"myapp",
    "name": "myapp"
  }




1.

2.

3.

4.


产品配置

productdefine\common\products\Hi3516DV300.json

登录后复制

"myapp:hisysevent_test":{}




1.


事件domain配置(myapp源文件不包含，需要学习者自行配置)

base\hiviewdfx\hisysevent\interfaces\native\innerkits\hisysevent\include\hisysevent.h

登录后复制

static constexpr char HISYSEVENTTEST[] = "HISYSEVENTTEST";




1.


bundle.json配置

格式定义和打点调用对比

编译

1. 全量编译：./build.sh --product-name Hi3516DV300 --ccache
   需要全量编译，才能将myapp\hisysevent_test\hisysevent_test.yaml的打点格式编译到hisysevent.def中去。
2. 测试工程编译：./build.sh --product-name Hi3516DV300 --ccache --build-target hisyseventTest

测试

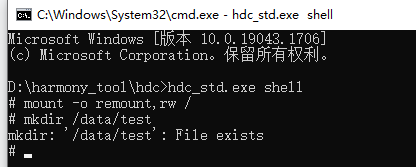

• 修改开发板的读写权限

登录后复制

进入终端：hdc_std.exe shell
修改权限：mount -o remount,rw /
添加test目录：mkdir /data/test/




1.

2.

3.


• 将编译文件发送到开发板对应目录：

登录后复制

测试应用：hdc_std.exe file send Z:\L2.31\out\hi3516dv300\myapp\hisysevent_test\hisyseventTest /data/test/
打点信息格式文件：hdc_std.exe file send Z:\L2.31\out\hi3516dv300\packages\phone\system\etc\hiview\hisysevent.def /system/etc/hiview/




1.

2.


注意：如果hisysevent_test.yaml没有编入hisysevent.def，则需要去掉–ccache参数重新进行全量编译

• 修改打点测试应用的执行权限

登录后复制

切到对应的目录：cd /data/test/
修改成可执行：chmod 0755 hisyseventTest




1.

2.


• 修改系统时间，便于查看打点消息

登录后复制

修改系统时间搓： date 2022-06-21
同步硬件时钟： hwclock -w
查询时间： date




1.

2.

3.


• 终端1：实时查看tag为HisysEvTest的打点消息

登录后复制

hisysevent -r -t HisysEvTest




1.


• 终端2：执行测试打点的应用

登录后复制

/data/test/hisyseventTest




1.


• 终端3：查看存储的打点消息

登录后复制

hisysevent -l




1.


 事件数据格式配置

附件链接：
myapp.rar( https://ost.51cto.com/resource/2079)
打点代码分析.ppt( https://ost.51cto.com/resource/2080)
