QT连载2：基于QT和STM32H750的LORA试验平台（1）

1.问题

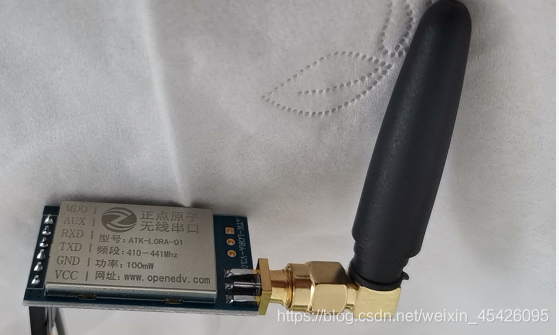

    项目需要用到无线通讯，要求传输距离差不多千米级别的，查询现有的无线通讯，差不多用的两个：LORA和4G。LORA不能上网，4G能上网。现在项目没有明显要求，所以只能两个都做。先选定比较好做的LORA，网上搜寻，正点原子的LORA差不多30块钱一个，可以用来学习。另一个原因是正点原子的程序例程做的不错，可以直接拿来修改。最后选用正点原子的LORA模块作为起始点。

 2.思路

    （1）LORA为无线传输，必须具备收发功能，所以需要买两个模块，用两个LORA模块进行回环测试。

    扩展：CAN通讯，UART通讯，这种可以相对双工传输的协议，必须测试收发功能。

    （2）控制芯片的选用，看LORA的使用说明书，可以得知LORA通讯时，仅仅转化为一个串口，所以收发功能需要两个串口。同时需要控制一个输出管脚，和一个输入管脚。测试初期不需要修改LORA参数，所以可以初步决定只需要一个输出管脚，串口的T和R，就可以满足LORA的传输需求。选用2个串口以上的ARM。同时考虑到需要做上位软件QT显示，所以另需要一个串口进行通讯。所以硬件需求差不多定下来：3个UART口。最后选用STM32H750。

    以上是面上原因，深层次的是应为这个芯片自己比较熟悉，并且程序也都编写过，至于F103和407能不能用，也都可以，只要自己用着顺手，满足基本的条件，都可以用。反正仅仅是个平台，为啥不用自己喜欢的并且习惯的呢？

     （3）上位软件采用QT，这个比较好编程，拉模块也比较方便，关键是一脉相承，最近一直在用，用着比较顺手。

3.硬件搭建

     初步定下硬件搭建结构，利用说明书，链接好各个管脚，加上usb转串口线。

 4.报文协议

（1）QT下发报文：

 注：LORA1地址：03；LORA2地址：04。

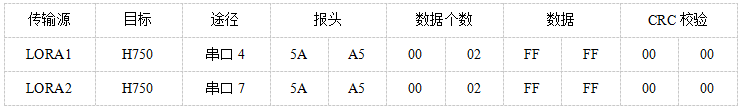

 （2）H750接收地址03和04报文，提取数据FFFF，加入报头5AA5，通过对应串口发送给对应LORA。

（3）LORA1和LORA2接收对方传递的报文，H750通过对应串口接收LORA的数据。

 （4）H750加入提取数据FFFF，加入对应报头，通过串口1传递给QT。

 此时，QT发送给LORA1的数据，经过LORA2接收后，回传给QT，并显示到对方接收框内。

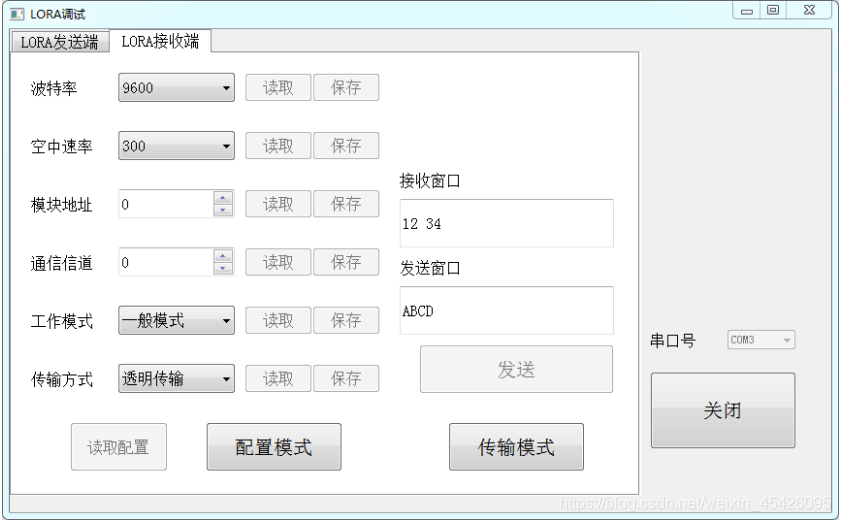

5.QT界面

 最终传递参数后显示：

 6.写到最后

    从开始买LORA模块，到中间修改程序，最后测试通过，大概花了4天时间，最后一天写文章，全部完成归档为一周的时间。以前导师说过做实验平台才能显示一个工程师的真正水平，现在明白，做的好不好和工程师基础有一定关系，但是和时间也有很大关系，工作中就给那么点时间，能完成最终任务才是领导需要的。当然实验平台得做的好看，漂亮，这个是最基础的。能让别人看出来自己花心思去做了，并且认认真真去做了，我想这个比什么都重要吧。至于我做的这个平台就算了，只是为了完成任务，希望以后能好好做一个平台展示给别人看。

7.展望

    下面几期文章将详细介绍这个平台，包含QT程序，H750程序，串口知识。能让小伙伴在整体的基础上把握各个环节的作用，做的时候的想法，怎么个思路，同时需要代码的小伙伴请添加订阅号，如果有问题或者需要源码，可添加订阅号，留言后会发送源代码或者有任何问题可留言，将积极解决提出的问题。
