【滤波器设计】根据设计指标使用matlab定制滤波器

滤波器设计指标如下：

clc;
clear;
close all;
warning off;

%use the windows function
N  = 25;   %阶数，可以用过渡带来计算
wc = 1/6;  %wc是过渡带中心，要除以pi
hn = fir1(N-1,wc,'low',Bartlett(N));
%要求a
disp('the cofficient of windows is');
hn'
figure;
plot(hn,'b-o');
title('the cofficient of windows');

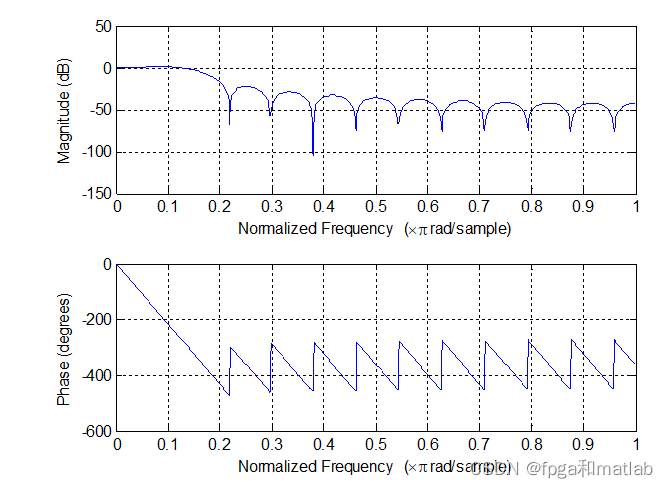

%要求b
figure;
freqz(hn,1);

 得到滤波器系数如下：

the cofficient of windows is

ans =

   -0.0000

   -0.0160

   -0.0305

   -0.0391

   -0.0381

   -0.0251

    0.0000

    0.0352

    0.0761

    0.1172

    0.1523

    0.1758

    0.1841

    0.1758

    0.1523

    0.1172

    0.0761

    0.0352

    0.0000

   -0.0251

   -0.0381

   -0.0391

   -0.0305

   -0.0160

   -0.0000
