网络学习型红外模块，8路发射独立控制

               网络学习型红外模块

                      XM-IR_08

                 8路发射独立控制

实现功能：

   1、通过网络接入模块，进行红外解码和解码后发射控制。

             2、通过网络接入模块，修改红外模块相关配置参数。

   3、模块可外接 8 路红外发射管，并通过控制软件独立选择哪路发射，外接的红外发射管，采用拔插件连接，安装调试非常方便。

   4、电路板有绿色板和蓝色板，将会随机发货。



工作电压：

    直流 DC 12V，自备电源时请注意电源电压和极性，模块可以采用POE分离供电

接口类型：

    1、RJ45网络控制接口

    2、TTL升级串口

    3、8路红外发射管插件连接

网络接入：

   1、模块设为服务端时，可同时接入4个客户端（多机控制）

    2、模块设为客户端时，同服务器建立1个连接（单机控制）

状态指示：

    模块加电后，绿灯闪烁

     进入学习后，红灯常亮

     学习结束后，红灯熄灭

     红外发射时，红灯闪烁一次

测试软件：

        通过测试软件，可以很方便的学习到红外遥控器按键编码数据，为了调试方便，测试软件可以学习四个通道的数据，解码数据会通过波形显示出来，波形可以任意缩放，可以较直观的分析采集到的红外编码数据。

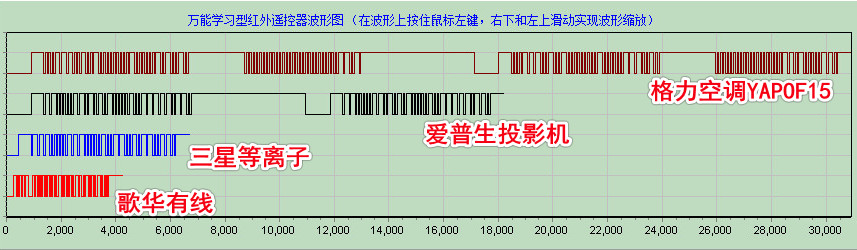

      不同的遥控器的解码波形

      波形具有缩放功能，方便观察分析

参数设置（注意串口波特率一定是 115200，其他参数根据控制电脑来修改）：
