迪文串口屏幕制作（连载一）=====准备工作

前言

    利用QT编写串口和CAN的显示程序后，初步在电脑界面上显示单片机上传数据并绘图。实际装置中需要用屏幕显示实时数据，所以必须利用现有屏幕进行设计。

选择迪文屏幕原因：

    （1）价格便宜，在同等屏幕中，迪文屏是比较便宜的。西门子组态屏幕很贵，第一个得好几千。昆仑通态的屏幕也便宜，但是相对迪文屏来说还是比较贵。

    （2）温度尺度大，在同等屏幕中，迪文屏最低温度可以到-20°，比较符合室外现场用场合。

同时带来问题：

    （1）200多块钱的迪文屏软件，刚接触时感觉屏幕设计软件非常差劲，主要是因为屏幕设计仅仅是图片设计，没有所谓的ui界面，非常的不智能。

    （2）硬件烧写必须用miniSD卡，不能在线烧写。这个不是关键，关键是卡有卡槽，卡槽在屏幕内部的PCB上，插卡的时候必须用镊子，非常的麻烦。

    （3）边框太大，本来屏幕就小，两边边框加起来差不多等于一半的屏幕了。

总结：那么多的缺点值得这个价钱。反过来说吧，这个价钱也就只能这个硬件和软件配置了。

编写时间：一周左右。

实现功能：串口传输数据，显示变量，绘制曲线图，绘制矢量图。

第一部分：准备工作

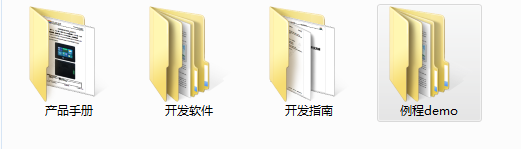

    （1）购买屏幕后，厂家提供资料。以下四个文件夹是软件基础。

    包含：产品手册：这个没啥用，就看看你买的屏幕啥参数；开发软件：DGUSii软件，直接点开exe就能用，具体怎么用下篇文章具体讲；开发指南（下图）：两个pdf，一个介绍底层设计代码，没啥用，另一个介绍怎么制作界面和发送指令的，这个是编写屏幕必须用到的，非常有用；例程DEMO（下图）：里面有个例程，没啥用。在需下载文件文件夹里有个文件很重要，之后的编写过程中再进一步阐述。

    （2）硬件准备：迪文串口屏一个，usb转RS232线一条，SD卡烧写器一个（必须是SD大卡烧写器，和以前数码相机用的一样），镊子一个（非常重要）。

    （3）其他软件准备：visio绘图软件：这个非常重要，因为迪文屏是图片设计，所以图片的制作非常重要。截图软件FastStoneCapture，因为屏幕分辨率和大小是一定的，所以图片也必须是固定尺寸，由于现场需要800×480的屏幕，所以截取图片的时候必须用这个大小，这点非常不爽，迪文软件没有自动变化图片大小的功能，只能设计之初先将固定大小的图片准备好。

    补充：visio和fscapture这两个软件非常好用，很建议下载。

第二部分：图片准备

    首先说明：图片是否美观直接关系到屏幕设计，这个是指数相关的。西门子的屏幕都有个什么按钮之类的，迪文屏啥都没有，只能用图片堆。悲催...不过想想价格，还挺值。

图片示意：

    四张图片，两个为一组。图在visio中非常好制作，就是一个框框加效果，点点就完成了。一组的图对比下，先显示第一张，再放第二张，有一种按钮被按下的效果，这个感觉非常重要，类比于QT里面的按钮，这样做效果就出来了。

第三部分：总结

    总体下来，迪文屏还是不错的，熟悉之后会感觉不要太好用。其他屏的框框都给你了，你只能按照他们的规则去用，迪文屏幕的制作软件不一样，只要图片做的好，只要命令学的好，啥东西都能做出来，感觉就类似于windows和linux的区别，linux啥都可以搞，而win只能在框框里。

    是否建议使用：非常建议，200多块钱那么大屏幕，还可以自己设计，建议入手。

    如需要源代码，等后期编写完毕后，可留下邮箱！
