Etcd可视化工具：Kstone部署（一），基于Helm快速部署

2022-06-27 15:35:00 【51CTO】

Etcd可视化工具：Kstone部署（一），基于Helm快速部署_Kstone

作者 | 李大白

本文已参与「开源摘星计划」，欢迎正在阅读的你加入。
活动链接： https://github.com/weopenprojects/WeOpen-Star

部署环境

有一个kubernetes集群；
安装有Helm；
安装Git（可选）；
操作系统： CentOS 7.5 (VMWare 虚拟主机）；

安装Helm

因为我用Helm部署Kstone，所有得在我的kubernetes集群的master节点先安装好Helm包管理工具。


       $ wget https://get.helm.sh/helm-v3.7.2-linux-amd64.tar.gz

       $ tar

       -zxvf helm-v3.7.2-linux-amd64.tar.gz

       $ mv linux-amd64/helm /usr/local/bin/helm

       $ helm version

version.BuildInfo{Version:

       "v3.7.2", GitCommit:

       "663a896f4a815053445eec4153677ddc24a0a361",

GitTreeState:

       "clean", GoVersion:

       "go1.16.10"}

1.
2.
3.
4.
5.
6.

helm安装包提前下载好，因为下载过程会比较慢。

安装git


       $ yum install

       -y

       git

       $ git version

       git version

       1.8.3.1

1.
2.
3.

下载Kstone Chart包


       $ git clone

       -b release-0.2

       git@github.com:tkestack/kstone.git

       $ cd kstone

       $ cd ./charts

1.
2.
3.

创建Kstone命名空间




       $ kubectl create ns kstone





       1.

创建 Admin TOKEN

为 dashboard-api 创建 Admin TOKEN 以访问 Kubernetes


       $ kubectl create serviceaccount kube-admin

       -n kube-system

       $ kubectl create clusterrolebinding kube-admin \

       --clusterrole

       =cluster-admin

       --serviceaccount

       =kube-system:kube-admin

1.
2.
3.

获取 Admin TOKEN

从 Kubeadm 集群获取 Admin TOKEN。


       $ kubectl

       get secrets

       -o

       jsonpath

       =

       "{.items[?(@.metadata.annotations['kubernetes\.io/service-account\.name']=='kube-admin')].data.token}"

       -n kube-system|base64

       --decode

1.

修改values.yaml配置

修改charts/dashboard-api/values.yaml文件中kube.token中的参数值，将刚才获取到的Token复制到文件中。$token 是待部署集群的访问凭证 TOKEN，需要能够访问集群中的所有资源。


       [[email protected] charts]

       # vim charts/dashboard-api/values.yaml

kube:

       # need to fill

  token:

       $token

  target: kubernetes.default.svc.cluster.local:443

1.
2.
3.
4.
5.

Etcd可视化工具：Kstone部署（一），基于Helm快速部署_运维_02

Helm部署Kstone

Helm 安装测试环境的Kstone，values.test.yaml为测试环境，values.yaml为生产环境，区别就是测试环境所占用的资源比较少，如果自己的kubernetes集群资源足够，可以部署生产的。


       $ cd charts/

       $ pwd

/app/kstone/charts

       $ helm install kstone .

       -n kstone

       -f values.test.yaml

1.
2.
3.
4.

Etcd可视化工具：Kstone部署（一），基于Helm快速部署_etcd_03

查看Pod资源


       [[email protected] charts]

       # kubectl -n kstone get pods

NAME                                            READY   STATUS    RESTARTS   AGE

kstone-backup-operator-7664c59c84-n8dmk

       1/1     Running

       0          23m

kstone-dashboard-5c9587b569-5s6g4

       1/1     Running

       0          23m

kstone-dashboard-api-546cbf8578-glhdq

       1/1     Running

       0          23m

kstone-etcd-controller-76d988d96c-g4pxz

       1/1     Running

       0          23m

kstone-etcd-operator-cb8c9f8b5-btxzg

       1/1     Running

       0          23m

kstone-grafana-64f86f5b59-dbwpf

       2/2     Running

       0          23m

kstone-inspection-controller-6c548dd76d-hvkgf

       1/1     Running

       0          23m

kstone-prometheus-operator-58df5b47cc-dsbvt

       1/1     Running

       0          23m

prometheus-kstone-prometheus-prometheus-0

       2/2     Running

       0          19m

1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.

Etcd可视化工具：Kstone部署（一），基于Helm快速部署_云原生_04

可以看到Pod服务都部署成功了，如果部署失败，可自行排查。

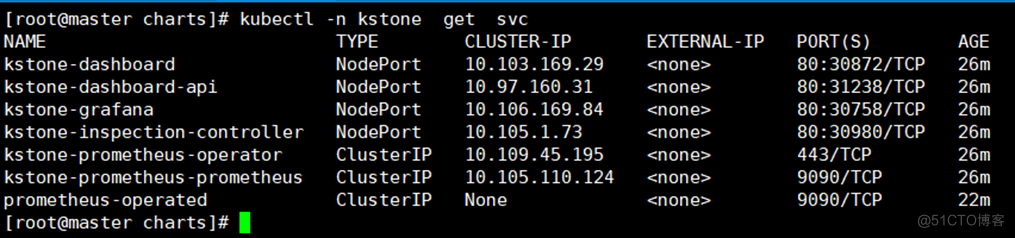

查看Service资源




       [[email protected] charts]

       # kubectl -n kstone get svc





       1.

Etcd可视化工具：Kstone部署（一），基于Helm快速部署_云原生_05

配置Ingress资源（可选）

在安装Kstone的时候，默认创建了Ingress资源，但无法正常使用，需要删掉后重新创建。前提是kubernetes集群中部署有Ingress-conroller控制器。

1）查看部署的Ingress


       $ kubectl

       -n kstone

       get  ingress

NAME     CLASS    HOSTS   ADDRESS   PORTS   AGE

kstone   <none>   *

       80      33m

1.
2.
3.

2）删除旧的Ingress


       $ kubectl delete ingress kstone

       -n kstone

ingress.networking.k8s.io

       "kstone-ingress" deleted

1.
2.

3）重新创建Ingress


       $ kubectl apply

       -f kstone-ingress.yaml

ingress.networking.k8s.io/kstone-ingress created

       $ cat kstone-ingress.yaml

apiVersion: networking.k8s.io/v1

kind: Ingress

metadata:

  name: kstone-ingress

  namespace: kstone

  annotations:

    kubernetes.io/ingress.class: nginx

spec:

  rules:

       - http:

      paths:

       - path: /

        pathType: Prefix

        backend:

       service:

            name: kstone-dashboard

            port:

              number:

       80

       - path: /apis

        pathType: Prefix

        backend:

       service:

            name: kstone-dashboard-api

            port:

              number:

       80

       - path: /grafana

        pathType: Prefix

        backend:

       service:

            name: kstone-grafana

            port:

              number:

       80
