介绍一下我们已经被RA-L接受的一篇文章。这篇文章不是做SLAM，但和SLAM密切相关，还是挺有意思的。在这里仅介绍总体思路，详细内容还请查阅论文。

论文链接：https://shiyuzhao.westlake.edu.cn/style/2022RAL_XiaoyuZhang.pdf

视频链接：https://www.youtube.com/watch?v=t6-0zaRuFIY；

https://www.bilibili.com/video/BV11T4y1m7tN?share_source=copy_web&vd_source=534ab035a008ff26525503ac9b890e83

背景

在SLAM中，我们希望实现传感器（机器人）的自身定位，为此需要建立基于空间点等几何特征的环境地图；通过地图特征与传感器观测量的几何约束关系求解传感器位姿状态。

而在这项工作中，我们希望实现目标的定位，也就是获得目标点相对于传感器坐标系的三维空间位置。该工作的背景是空中操作机器人，其中目标的遮挡、丢失等问题较多。因此我们希望能够实现对遮挡物体的定位，也就是即使没有看到目标，也可知道其相对位置。

这一问题也可以借助SLAM的方法实现，例如将目标点建立到环境地图中，便可以容易地计算其到相机的相对位置。但这一方法的精度会受到目标点位置精度，相机定位精度等因素的影响。

在这篇论文中，我们希望对目标的定位不依赖于相机的自身定位。因此，我们仿照SLAM提出了新的目标定位方法，为此我们建立了新的地图形式，最终实现的是目标点的相对位置计算，该过程中不进行相机的定位。

方法

该方法基于RGB-D相机实现，也可拓展到双目相机。目标位置以点的形式计算和保存，需要在第一帧图像中给定。在具体实现中，我们用特征点表示目标点，因此文中观测到目标点指的是与目标点匹配成功。

目标定位的核心算法其实比较简单，就是在观测到目标点时，保存目标点与周围特征点的空间关系；没有观测到目标点时，利用匹配的特征点与目标点的空间关系计算目标点的位置。这里的空间关系可以有不同形式，例如方向向量等。但我们选用的是距离。因为距离是与坐标系无关的，因此在进行目标定位的过程中不需要已知相机的自身位姿。基于距离的目标定位其实也比较简单，类似于GPS等三点定位（可参考：iBeacon定位-三点定位实现）。在空间中，已知不在同一平面上的四个点，以及它们到目标点的距离，即可计算出唯一的目标点位置。

具体来讲，我们在每帧图像中提取ORB特征点，其深度值可由深度图或双目匹配计算得到，因此可获得特征点在相机坐标系下的三维坐标：

对目标点做同样处理，因此可在一帧图像中计算目标点到特征点的距离：

系统

根据上述方法，我们仿照SLAM搭建了一个目标定位系统：

pipeline

可以看出来，这里与SLAM是非常像的，也是分为了建图和定位两部分，但含义不同。建图中，我们仅保存特征点到目标点的距离，并不保存点的三维坐标，在论文中，该地图被称为target-centered range-only map。定位中，实现的是求解目标点在当前相机坐标系中的三维空间位置，核心是构建上述的优化方程，难点是特征点匹配。

仿照SLAM系统，在特征点匹配时也采用了与上一帧匹配，在局部地图中匹配等多个过程。计算求解时使用上一帧的结果作为初值。从关键帧中构建新的地图点，更新之前的地图点等。还有其他一些实现细节可以在论文中查看，基本上是和SLAM系统一一对应的，就差一个回环检测了，其实也可以加（但我懒）。整个系统并不复杂，特别是对熟悉SLAM的同学来说，所以就不在此赘述了。

实验

实验选取了两组数据，一组来自ICL-NUIM数据集，因为它可以提供目标点的真值；另一组是我们自己使用realsense采集的数据，并用VICON提供了真值。在两组实验中，我们都和SLAM（ORB-SLAM3）做了精度对比。

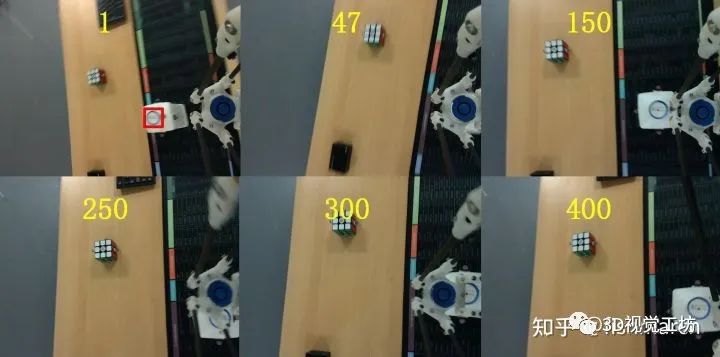

其中一组实验数据如上图所示，在第一帧中标记瓶盖处为目标，随着无人机的运动，目标会被机械臂遮挡，或移出相机画面，但整个过程中，我们的方法都会提供目标位置。定位误差如下图所示，蓝色曲线表示是否匹配到了目标点，换色曲线为定位误差，可以看出无论目标是否被遮挡，目标都可以定位到，且误差几乎不变。其中有一小段由于特征匹配等原因失败了，但后面可以恢复回来。

SLAM方法中误差较大，除了累积误差等。我觉得是因为，SLAM是将所有的特征点位置、相机位姿放在一个优化方程中求解一个整体误差最小的结果，但这并不意味着其中的某一个误差（目标点位置）会变小，甚至可能变大。例如下图所示的在ICL数据集中的某次定位结果，使用SLAM方法时，目标点在一次局部优化后位置出现了很大的变化，误差也立刻增大。

总之，使用SLAM方法定位时，目标点位置会受到相机位姿，其他特征点位置等各种误差的影响。而我们的方法希望能够使目标定位精度不受这些额外量的影响，且可应对目标遮挡、丢失等问题。
