西门子低代码平台通过Database Connector 连接Mysql 实现增删改查

简介：

本文介绍了西门子低代码平台如何通过Database Connector 连接到外部数据库并实现增删改查操作。连接外围数据库是西门子低代码平台的内置功能，不同数据库的连接方式大同小异，本文以MySQL为例讲解。

安装清单：

Mendix9.6.10下载地址：https://docs.mendix.com/releasenotes/studio-pro/9.6/#9610

其他版本下载：https://marketplace.mendix.com/link/studiopro/

Mysql下载地址：MySQL :: Download MySQL Community Server

Database Connector：可在Mendix Studio Pro中点击右上角购物车图标，进入App Store界面（内嵌在Mendix Studio Pro工作区当中），在左边目录中选择 Connectors->Data或者直接在搜索框输入 Database, 找到“Database Connector”，进行下载（Mendix Marketplace - Database Connector）

Mendix 连接数据库需使用的JDBC驱动程序：发行说明 - JDBC Driver for SQL Server | Microsoft Docs

目    录

1 相关概念

1.1 什么是Mendix Studio Pro

1.2 什么是微流

1.3 什么是Database Connector

1.4 什么是MySQL

1.5 开发环境

2 操作步骤

2.1 数据库建表

2.2 创建西门子低代码平台项目

2.3 连接外部数据库

2.4 增

2.5 删

2.6 改

2.7 查

3 结果展示

1 相关概念

1.1 什么是Mendix Studio Pro

Mendix Studio Pro是创建、测试、运行西门子低代码平台应用的开发工具，它不仅可以完成Mendix Studio可以完成的在线开发，还可以进行脱机开发，项目会存储在本地存储介质上。Mendix Studio Pro开发环境需要下载安装包，进行本地安装后方可使用，需要登录账户才能正常使用。Mendix Studio Pro可以与Mendix Studio进行协作开发。

1.2 什么是微流

微流允许表达应用程序的逻辑，可以执行诸如创建和更新对象、显示页面和做出选择等操作。西门子低代码中的微流允许用户构建自定义逻辑，西门子低代码在平台中已经有很多默认的功能，当用户想扩展这些功能并创建一些自定义的强大逻辑时，可以通过构建一个微流来支持。

微流类似C++/Java 的函数，以绿色圆圈为Start event，红色圆圈为End event，一个微流只能有一个Start event，可以有多个End event。

1.3 什么是Database Connector

Database Connector是Mendix Marketplace的热门组件之一，可用于无缝连接到外部数据库，而不会限制您选择数据库或SQL语言，从而使您可以将外部数据直接合并到Mendix应用程序中。Database Connector可以从Mendix的Marketplace快速下载并导入到自己的项目中去。

1.4 什么是MySQL

MySQL是一个关系型数据库管理系统，属于 Oracle 旗下产品。关系数据库将数据保存在不同的表中，而不是将所有数据放在一个大仓库内，这样就增加了速度并提高了灵活性。MySQL 是最流行的关系型数据库管理系统之一，在 WEB 应用方面，MySQL是最好的 RDBMS (Relational Database Management System，关系数据库管理系统) 应用软件之一。

MySQL所使用的 SQL 语言是用于访问数据库的最常用标准化语言。MySQL 软件采用了双授权政策，分为社区版和商业版，由于其体积小、速度快、总体拥有成本低，尤其是开放源码这一特点，一般中小型和大型网站的开发都选择 MySQL 作为网站数据库。

1.5 开发环境

系统：Windows10系统（家庭版和专业版）

Mendix版本：当前使用为9.6.10版本，可使用当前及更高版本进行操作

MySQL版本：MySQL8.0

2 操作步骤

2.1 数据库建表

主体思路：通过SQL语句在数据库中建表

具体操作过程如下：

STEP 1：建表。命令为：create table 表名(字段1 字段类型，字段2 字段类型，字段3 字段类型,…);

----------------------------------------

create table test.user

(

Student_id int null,

Student_name varchar(50) null,

Student_gender char null,

Student_age tinyint unsigned null

)

comment '用户表';

----------------------------------------

STEP 2：为表同时插入多条记录。命令为：insert into 表名(字段名) values (内容1),(内容2),(内容3);

---------------------------------------------------------------

insert into user(Student_id, Student_name, Student_gender, Student_age)

values (1,'A','女',13),

(2,'B','女',22),

(3,'C','女',22);

-------------------------------------------------------------------

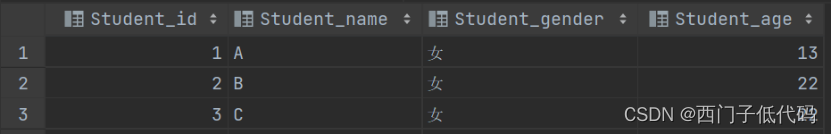

结果为：

2.2 创建西门子低代码平台项目

打开Mendix Studio Pro->Create New APP->Blank Web App

（可根据个人需求选择主页模板）

2.3 连接外部数据库

主体思路：

1.首先下载Database Connector

2.完成连接数据库准备工作：下载相应JDBC驱动，创建常量。

3.需要一个List页面展示数据库数据

具体操作过程如下：

STEP 1：建好项目后，点击右上角购物车图标进入APP Store界面，在左边Categories（目录）中，选择Connectors，选择Data，找到Database Connector并下载。

Database Connector -->Download -->Import （Tips：Import Module中Action为Add as a new module)

STEP 2：在APP Store中点击Document页签下的Database Connector链接，在网页中打开参考文档，查看具体使用信息及注意事项。下载相关的JDBC driver/驱动文件，并解压放到Mendix项目的userlib目录下

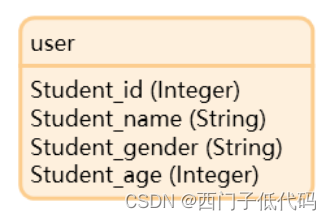

 STEP 3：创建数据模型，user类名与数据库表名一致

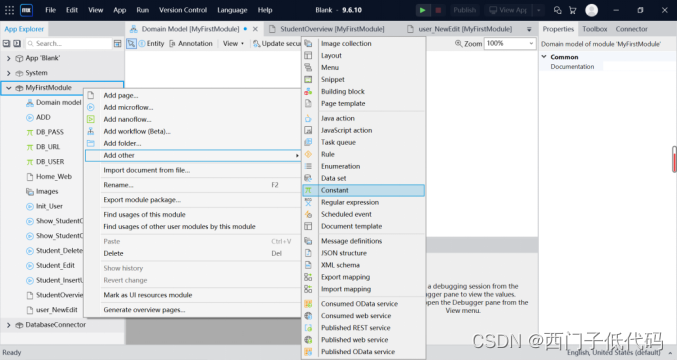

 STEP 4：创建数据库访问常量

 创建三个常量，分别填入连接MySQL所需的链接、用户名、密码

(1) DB_URL

Tip：Default value默认链接针对MySQL，其他类型的数据库格式会有区别

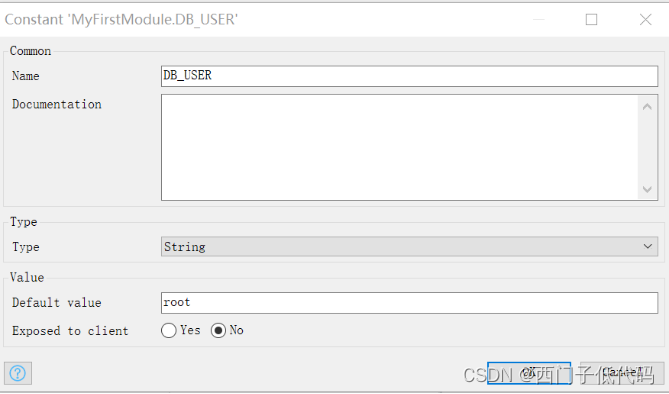

(2) DB_User

(3) DB_Pass

STEP 5：新建微流“Show_StudentOverview”如下：

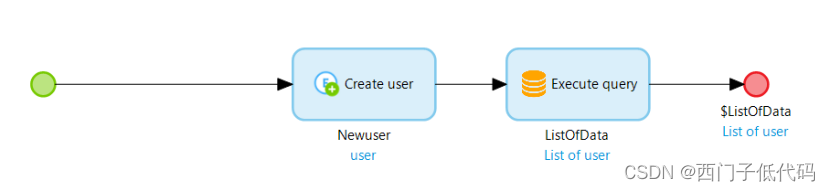

 逻辑实现：

①微流首先创建一个Entity实例，用于保存从MySQL中读取到的信息

②使用Database Connector中带的Execute Query，写入查询语句进行数据库查询

查询的SQL语句为：

'Select Student_id,Student_name,Student_gender,Student_age from user'

③最后设定微流返回的数据为查询结果ListOfData

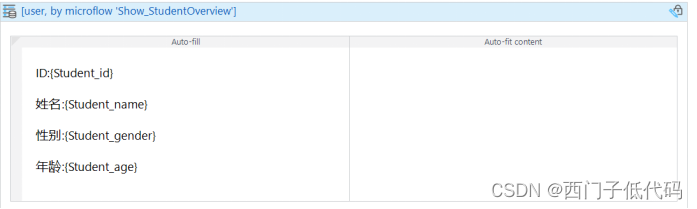

STEP 6：新建一个Lists页面“StudentOverView”用于展示数据，在新建页面时选择List模板，页面自动添加List View，其中数据源选择刚刚建好的微流

 将各数据分别展示



至此，连接与访问外部数据库的工作已经完成

2.4 增

主体思路：

1.首先在数据展示界面添加“New”操作按钮

2.新增数据需要新建一个页面供用户填写数据表单

3.输入完成进行保存，设置弹窗提示

具体操作过程如下：

STEP 1：在“StudentOverview”页面标题右侧添加并配置“New”按钮





STEP 2：新建页面“user_NewEdit”：展示新增一条数据需要输入的信息

 STEP 3：配置Save按钮，通过微流实现向数据库插入页面user_NewEdit上输入的信息。

STEP 4：新建微流“Student_InsertUpdate”如下：

逻辑实现：

①定义写数据库需要用到的参数，设置变量名与类型（这里以Student_id为例）

②添加一条记录对应就是向数据库插入一条数据，因此下一步要执行SQL语句向数据库插入一条数据，插入的值为当前页面上的输入值（上述定义的参数获取）。在Toolbox里找到ExecuteStatement的动作，拖拽至工作区。

添加的SQL语句为：

'Insert into user(Student_id,Student_name,Student_gender,Student_age)
VALUES(
'''+ $Student_id+''',
'''+ $Student_name+''',
'''+ $Student_gender+''',
'''+ $Student_age+'''
)'

③关闭当前页面

④对当前操作进行弹窗提示

2.5 删

主体思路：

1.首先在数据展示界面添加“Delete”操作按钮

2.配置其On Click响应为Call a microflow删除对应数据库条目

3.进行操作提示并刷新页面

具体操作过程如下：

STEP 1：在“StudentOverview”页面数据右侧添加并配置“Delete”按钮

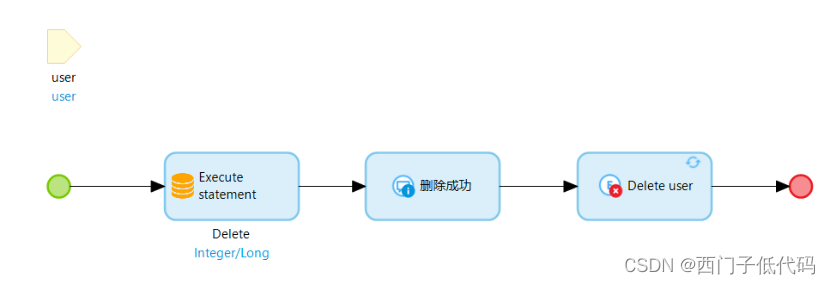

 STEP 2：微流“Student_Delete”如下：



逻辑实现：

 ①删除一条记录对应就是在数据库删除一条数据，因此微流要执行SQL语句向数据库删除一条数据；与插入动作类似，在Toolbox里找到ExecuteStatement的动作，拖拽至工作区。

删除的SQL语句为：

'Delete from user where Student_id = '+ $user/Student_id+';'

②对当前操作进行弹窗提示

③刷新页面

2.6 改

主体思路：

1.首先在数据展示界面添加“Edit”操作按钮

2.修改数据需要进入一个新的编辑界面，该界面应该和新建一条记录的界面相似，不同的是新建界面中各属性字段为空，编辑时各属性字段为被编辑的值

3.输入完成进行保存，设置弹窗提示

具体操作过程如下：

STEP 1：在“StudentOverview”页面数据右侧添加并配置“Edit”按钮：

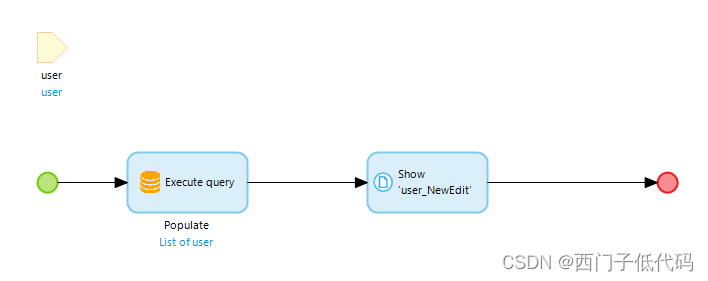

 STEP 2：微流“Student_Edit”如下：

逻辑实现：

①按照Student_id去数据库读取当前数据

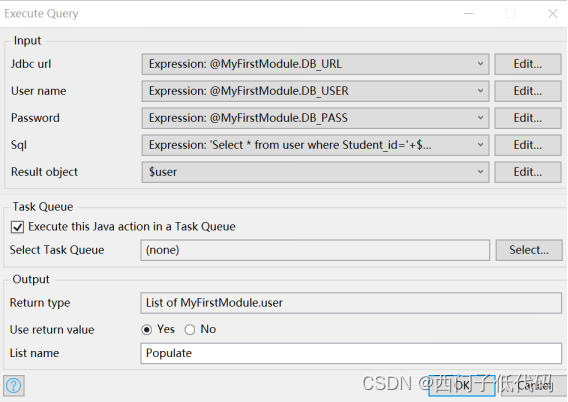

读取数据的SQL语句为：

'Select * from user where Student_id='+$user/Student_id+';'

②调出页面user_NewEdit并将上一步读出的数据放到页面里供编辑



STEP 3：此时在“user_NewEdit”页面中点击save按钮，微流“Student_InsertUpdate”会被调用，因此该微流在实现New的基础上还应满足Edit的需求.

微流“Student_InsertUpdate”更改如下：

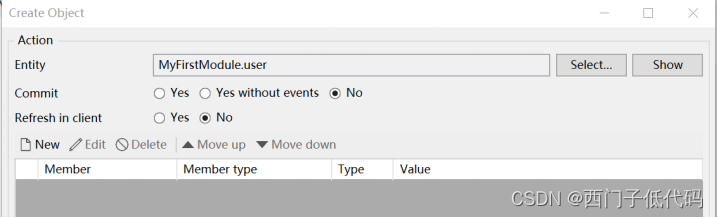

 Tips：与2.4小节不同的是在“Show Message”后添加“Create object”。“Commit“选择“No”；“Refresh in client”选择“Yes”，目的是在增加和修改操作后刷新当前页面

逻辑实现：在2.3的基础上添加数据库查询和条件判断语句

①数据库查询:

 ②条件判断：判断上一步查询结果ReturnValueName是否为空，为空则执行新增，非空则执行修改

③数据库修改的SQL语句为：

'Update user SET Student_name = '''+ $Student_name+''',
                 Student_gender = '''+$Student_gender+''',
                 Student_age = '+$Student_age+' where
                 Student_id='+ $Student_id+';'

2.7 查

主体思路：

1.首先在数据展示界面添加“查询”操作按钮

2.查询数据需要新建一个页面供用户填写关键字进行搜索

3.搜索结果应在新弹出界面展示

3.搜索失败应有弹窗提示

具体操作过程如下：

STEP 1：在“StudentOverview”页面标题右侧添加并配置“查询”按钮：

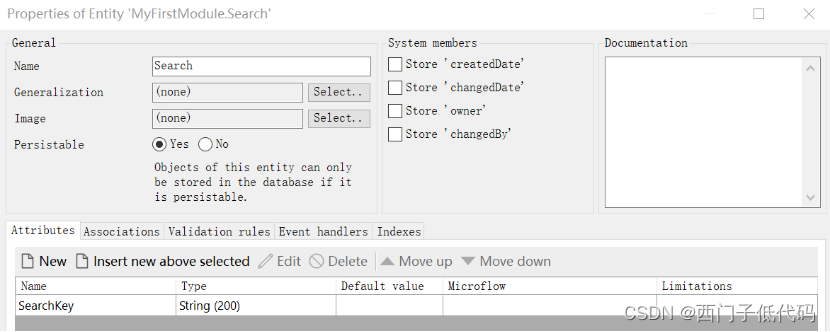

 STEP 2：需定义一个Search实体存放查询输入框输入文字

STEP 3：新建页面”SearchOverview “:

STEP 4：配置“Search”按钮：

 STEP 5：新建微流“Student_Search”:

逻辑实现：

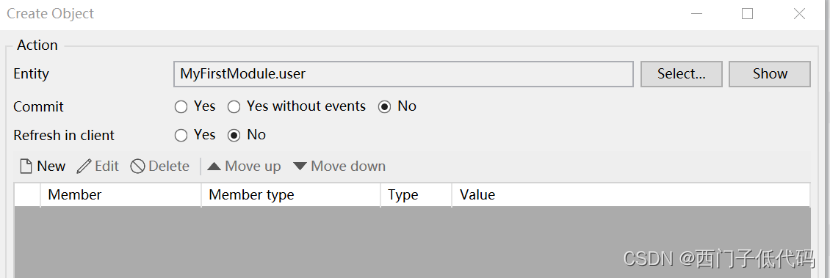

①Create Object

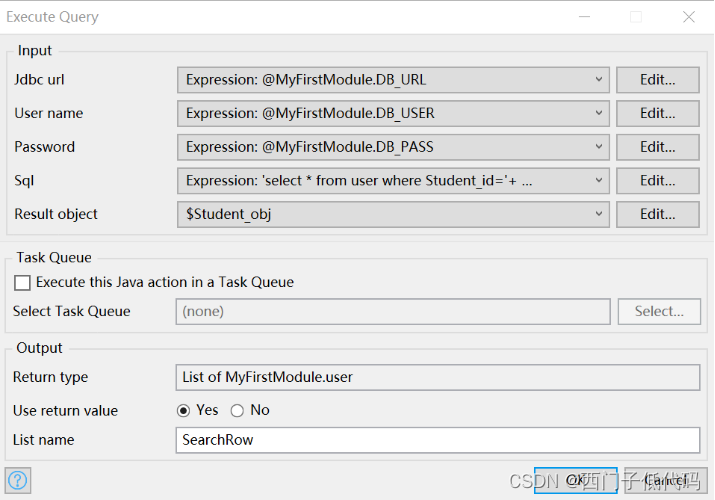

 ②执行SQL语句在数据库中查询Studentship_id等于SearchKey的数据

返回值命名为：SearchRow

查询的SQL语句为：

'select * from user where Student_id='+ $Search/SearchKey+';'

③判断查询结果”SearchRow”是否为空，为空则查询失败，非空则显示查询结果

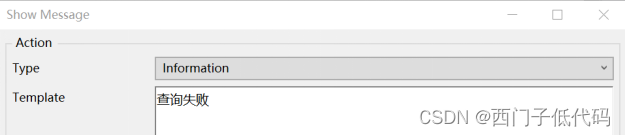

 为空：

非空：

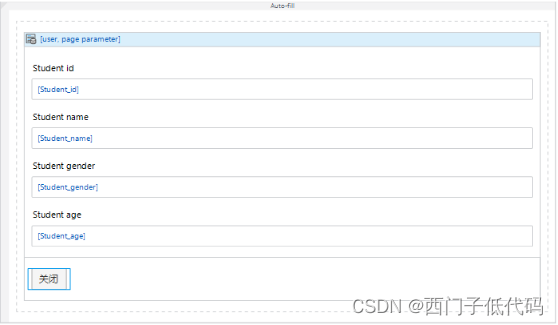

 ④新建“Search_Show”页面，展示查询到的信息

 “Search_Show”页面展示：
