Flowable UI制作流程图

使用Flowable UI创建流程

Flowable UI提供了几个web应用，用于演示及介绍Flowable项目提供的功能：

• Flowable IDM: 身份管理应用。为所有Flowable UI应用提供单点登录认证功能，并且为拥有IDM管理员权限的用户提供了管理用户、组与权限的功能。

• Flowable Modeler: 让具有建模权限的用户可以创建流程模型、表单、选择表与应用定义。

• Flowable Task: 运行时任务应用。提供了启动流程实例、编辑任务表单、完成任务，以及查询流程实例与任务的功能。

• Flowable Admin: 管理应用。让具有管理员权限的用户可以查询BPMN、DMN、Form及Content引擎，并提供了许多选项用于修改流程实例、任务、作业等。管理应用通过REST API连接至引擎，并与Flowable Task应用及Flowable REST应用一同部署。

  所有其他的应用都需要Flowable IDM提供认证。每个应用的WAR文件可以部署在相同的servlet容器（如Apache Tomcat）中，也可以部署在不同的容器中。由于每个应用使用相同的cookie进行认证，因此应用需要运行在相同的域名下。

安装部署

下载Tomcat：官网下载后解压缩到非中文目录即可，

下载FlowableUI的文件，然后把解压缩后的两个war包拷贝到Tomcat的解压缩的webapps目录下

启动服务

启动Tomcat服务，执行startup.bat文件

 如果启动中出现乱码修改Tomcat的conf目录下的 logging.properties 文件中的编码

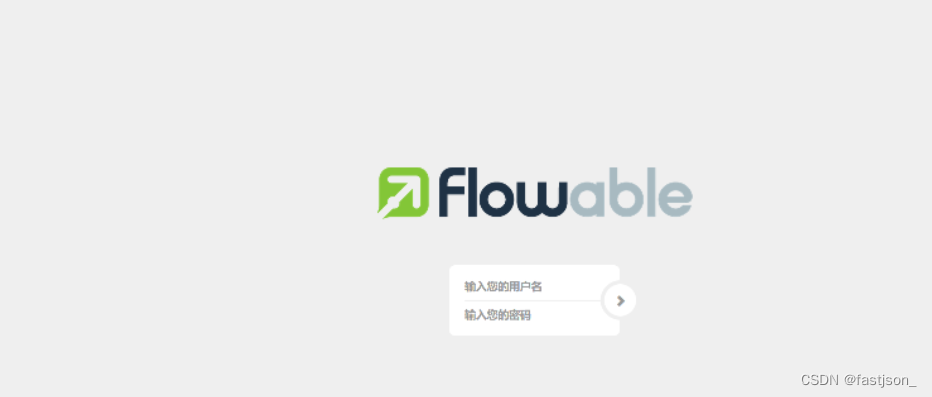

启动成功后，在浏览器中访问 http://localhost:8080/flowable-ui, 默认的账号密码是 admin/test

用户管理

我们先在 身份管理应用程序 中创建用户并授权

 创建用户

 授权管理

绘制流程

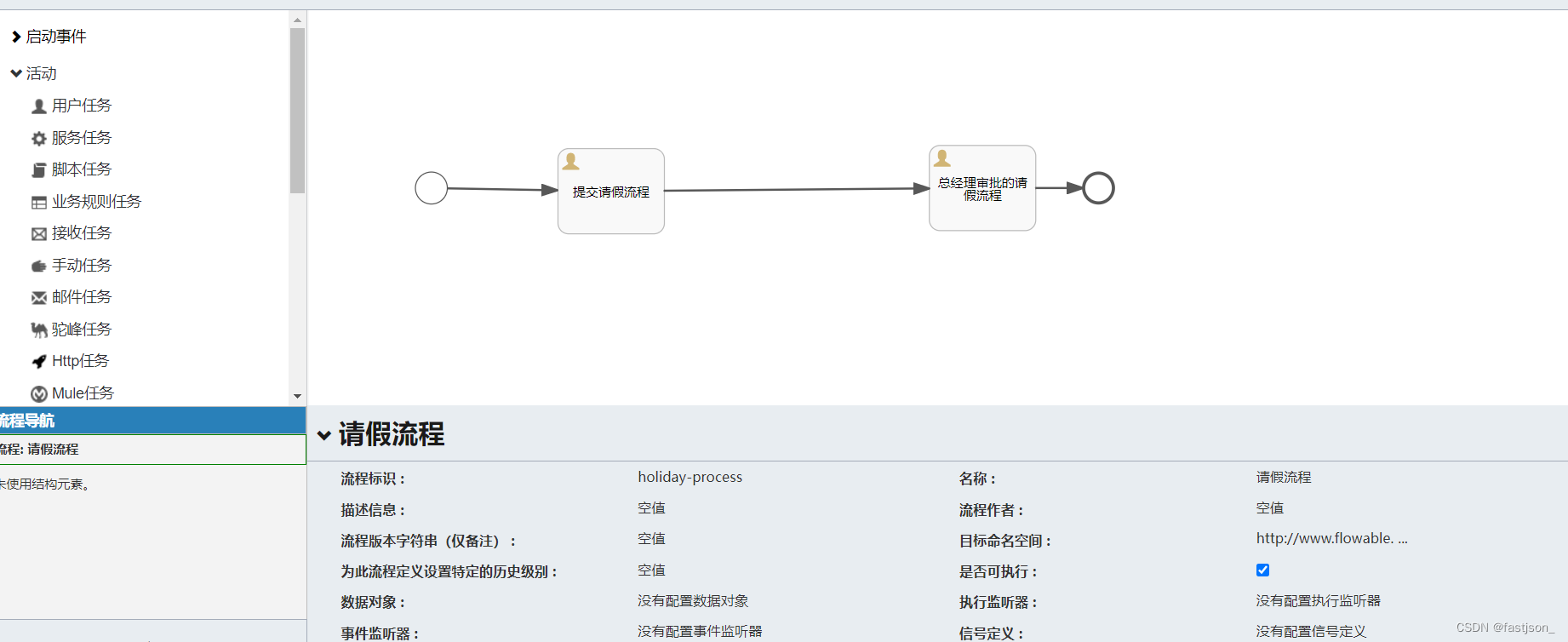

流程图界面

 创建流程，分配处理人

我们将第一个任务处理人设置为zhangsan，然后第二个审批任务的处理人设置为lisi

完成流程图的创建

部署流程

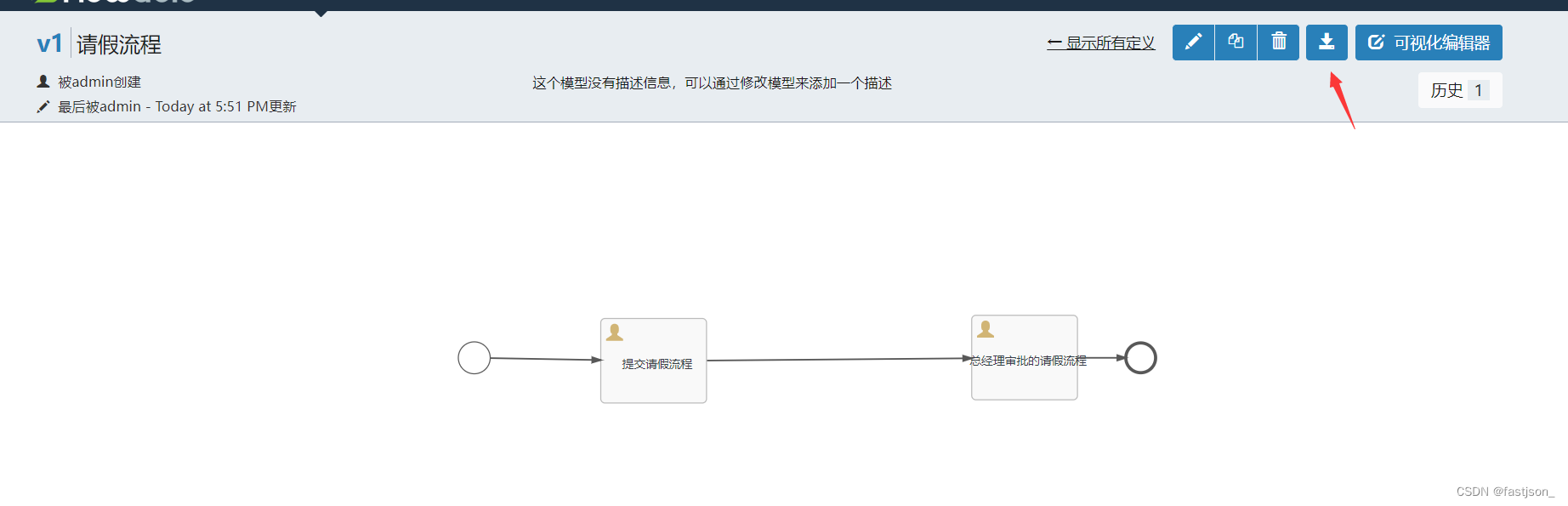

绘制好的流程图，我们只需要一键导出即可

下载下来后拷贝到项目的resource目录下即可

 然后就是正常的操作流程了

---

FlowableUI 演示

部署流程

在FlowableUI中提供了演示程序

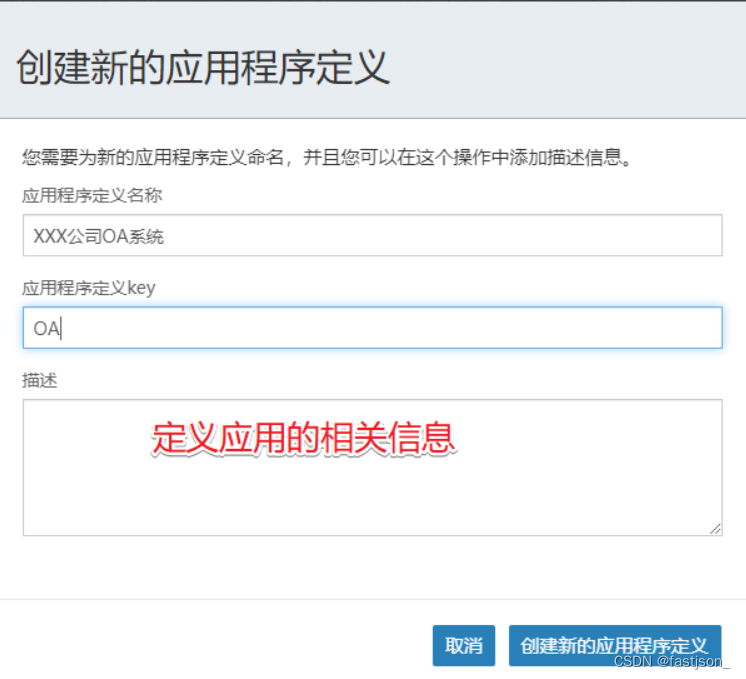

创建一个新的应用程序，并指定相关的信息

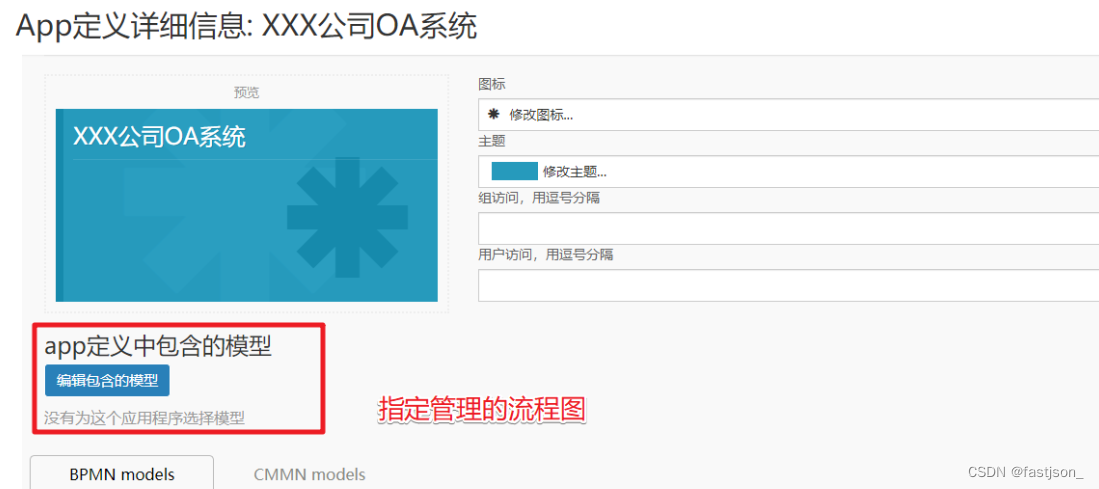

创建应用后需要指定对应的流程图

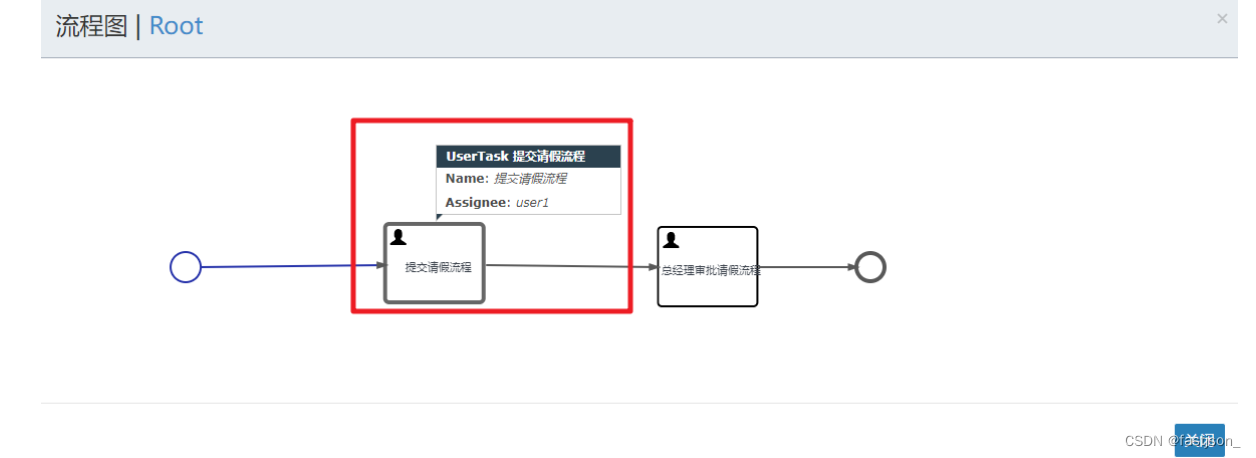

 启动流程

 发布了应用程序后我们就可以来启动流程了

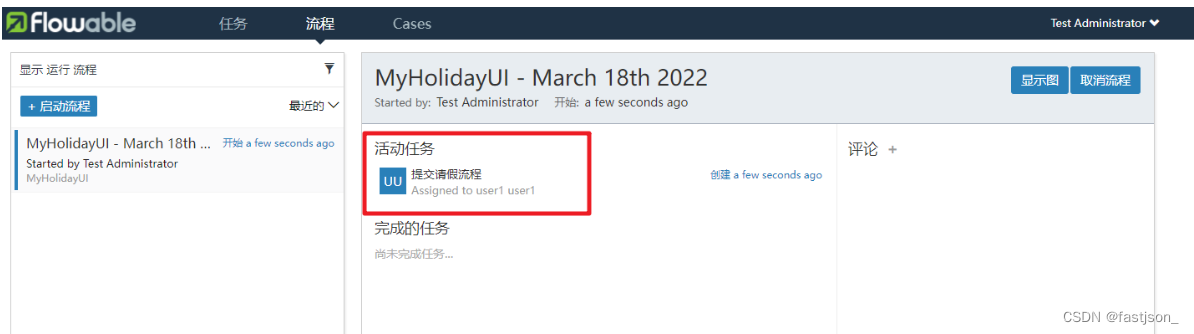

也就是可以看到当前是user1来处理，user1登录后可以看到要处理的流程，user2登录是看不到的。

 点击完成后流程就向下一步流转了
