前言

这不马上要面试了嘛，有些慌！HDLbits的题目已经刷完了，但又知道自己还远远不够，就从一个B站UP主那里截取了一个刷题的题库，只有题目，代码都要自己去写，所以写的代码可能存在问题，我打算分成好几节把刷的题目代码放出来。仅供自己学习。如果有需要的也可以看看，若有错误，还望指出！谢谢！

在这里插入图片描述

一、1位全加器

全加器是能够计算低位进位的二进制加法电路。与半加器相比,全加器不只考虑本位计算结果是否有进位,也考虑上一位对本位的进位,可以把多个一位全加器级联后做成多位全加器。

1. 半加器

1）概念

半加器电路是指对两个输入数据位相加，输出一个结果位和进位，没有进位输入的加法器电路。是实现两个一位二进制数的加法运算电路。

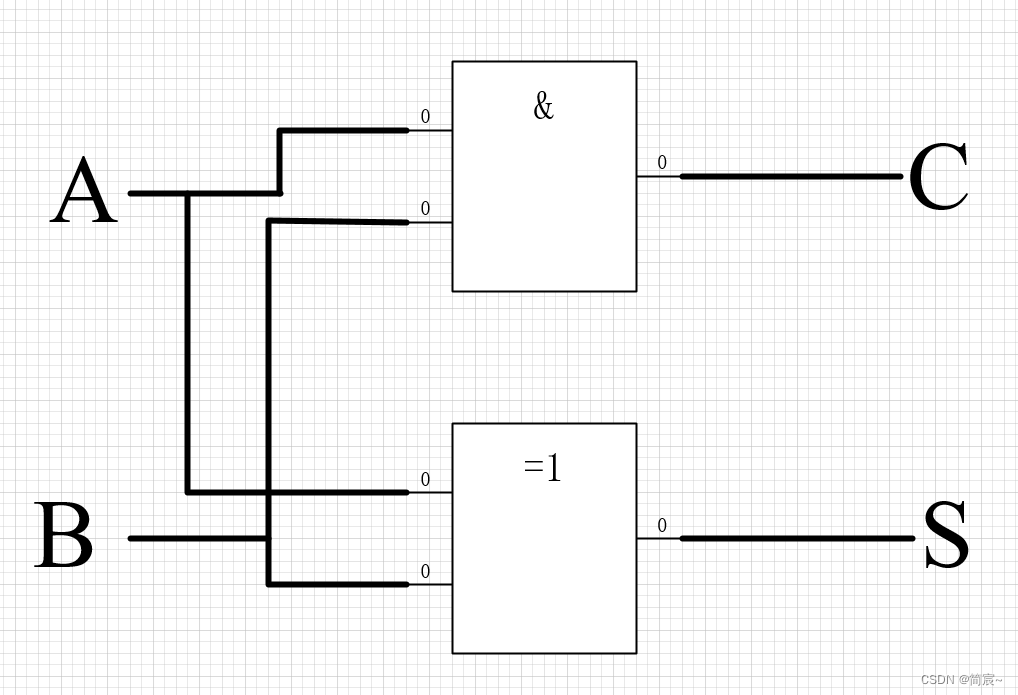

2）逻辑电路

在这里插入图片描述

3) 真值表

被加数A	加数B	和数S	进位数C
0	0	0	0
0	1	1	0
1	0	1	0
1	1	0	1

4) 输出表达式

$\overline{A}B+A \overline{B}=A⊕B, C = A B \\ 或 \{C,S\} = A + B$

5）RTL代码

module add_half(
    input           a       ,//被加数A
    input           b       ,//加数B
    output          c       ,//进位数C
    output          s        //和数S
);
//①分开对和数S和进位数C进行逻辑运算
//assign c = a & b;
//assign s = a ^ b;
//②使用位拼接运算符
assign {
    c,s} = a + b;
endmodule

2. 全加器

1) 概念

全加器英语名称为full-adder，是用门电路实现两个二进制数相加并求出和的组合线路，称为一位全加器。一位全加器可以处理低位进位，并输出本位加法进位。多个一位全加器进行级联可以得到多位全加器。

2) 逻辑电路

在这里插入图片描述

3) 真值表

低位进位数 $C_{in}$	被加数A	加数B	和数S	进位数 $C_{out}$
0	0	0	0	0
0	0	1	1	0
0	1	0	1	0
0	1	1	0	1
1	0	0	1	0
1	0	1	0	1
1	1	0	0	1
1	1	1	1	1

4) 输出表达式

$S=A⊕B⊕C_{in},C_{out} = AB+C_{in}(A+B) \\ 或者第二个表达式也可以用一个异或门：C_{out}= AB+C_{in}(A⊕B) \\ 或\{C_{out},S\}=A+B+C_{in}$

5) RTL代码

module hull_adder(
    input 	a	,
    input 	b	,
    input	cin	,
    output 	cout,
    output 	sum
	);
	//①逻辑运算
	//sum = a ^ b ^ c;
	//cout = (a & b) + (cin & (a ^ b));
	//②拼接运算符
    assign {
    cout,sum} = a + b + cin;
endmodule

附原理图方式实现：FPGA——1位全加器的实现

二、4位全加器

四位全加器也有不同形式：Verilog——串行四位加法器和超前四位加法器74HC283
我现在用到的基本上都是串行的。

RTL代码

module top_module(
    input [3:0] a, b,
    input cin,
    output [3:0] cout,
    output [3:0] sum );
   //①实现一个四位全加器，这个行为描述很好懂，但是RTL图比较混乱 这里是不需要用到子模块的
    /* always @(*) begin integer i; for(i=0;i<4;i++) {cout[i],sum[i]} = a[i] + b[i] + (i==0?cin:cout[i-1]); end */
    //②这个就是有多少位就例化多少次，代码量稍微多一些，但是RTL图很清晰 需要用到子模块
/* genvar i; generate for(i=0;i<3;i++) begin: adder if(i == 0) begin hull_adder u0_hull_adder( .a (a[0]), .b (b[0]), .cin (cin), .cout (cout[0]), .sum (sum[0]) ); end else begin hull_adder ui_hull_adder( .a (a[i]), .b (b[i]), .cin (cout[i-1]), .cout (cout[i]), .sum (sum[i]) ); end end endgenerate */
    //③这个就是上一个的改良版，优化了代码
    genvar i;
    generate
        for(i=0;i<3;i++) begin: adder
            hull_adder ui_hull_adder(
                .a		(a[i]),
                .b		(b[i]),
                .cin	((i==0?cin:cout[i-1])),
                .cout	(cout[i]),
                .sum	(sum[i])
            );
        end
    endgenerate
endmodule

        module hull_adder(
            input 	a	,
            input 	b	,
            input	cin	,
            output 	cout,
            output 	sum
        	);
            assign {
    cout,sum} = a + b + cin;
        endmodule

三、4-1多路选择器

1. 概念

假设选择端有 $n$ 位数据，则可对 $2^n$ 位输入数据进行选择，来决定输出 $Y$ 与哪一位输入数据相关。
在这里插入图片描述

2. RTL代码

1) 采用case语句

module data_selector(
	input [1:0]	sel	,
	input [3:0] in	,
	output reg 	out
	);
    //若括号里均为0，则out必为0，完全可以不执行always语句
    always @(sel or in) begin
         case({
    sel[1],sel[0]})
             2'b00: out <= in[0];
             2'b01: out <= in[1];
             2'b10: out <= in[2];
             2'b11: out <= in[3];
             default: out <= 1'bx;
         endcase
    end
endmodule

2) 采用assign语句

module data_selector(
	input D0,D1,D2,D3,s0,s1,
	output		y
);
    wire [1:0] SEL;
    wire A,B,C,D;

    assign SEL = {
    s1,s0};
    assign A = (SEL == 2'b00);
    assign B = (SEL == 2'b01);
    assign C = (SEL == 2'b10);
    assign D = (SEL == 2'b11);
    assign y = (D0 & A)|(D1 & B)|(D2 & C)|(D3 & D);
endmodule

其实还可以采用if条件语句，和case差不多。

四、奇数分频器

参考文章：奇数分频器的实现
我本来想直接用上面这篇文章的，但想到还有占空比的问题，于是还是自己“改”一下吧。这一部分很多的话以及图都是用的上面这篇文章的。

1. 分频器介绍

奇数分频（2N+1），以三分频（N=1）为例，三分频即分频后的时钟半周期（周期）是原时钟半周期（周期）的3倍宽度。
在这里插入图片描述
偶数分频我们只需要借助原时钟的上升沿或者下降沿进行计数分频，但是要实现奇数分频我们就要同时利用原时钟的上升沿和下降沿。可以通过原时钟的上升沿和下降沿计数产生clk1和clk2，再通过clk1和clk2的关系实现奇数分频。这种关系可以是或、与、异或，详细如下所述。

在分频的时候，有时候也会有占空比，在比较小的分频情况下，只会有20%、25%、40%等要求，但是一旦分频数比较大的时候，比如十分频这样的（当然会比较少哈），就会有一些奇怪的数。不过万变不离其宗，方法都是一样的。

2. 通过时钟 “相或” 实现奇数分频

原时钟clk通过上升沿和下降沿计数产生时钟clk1和clk2，clk1和clk2 相或产生clk三分频的clk_div3时钟。

clk1：原时钟clk的上升沿产生。
clk2：原时钟clk的下降沿产生。

①3分频

高电平:低电平 = 1:2
在这里插入图片描述

//时钟 相或
//只需要修改①处和②处的判断语句，就可以修改占空比
module top (
	input		clk_150m,
	input		rst_n,
	output		clk_div3
);
reg	[3:0]	cnt_1;//上升沿计数
reg	[3:0]	cnt_2;//下降沿计数
reg			clk_1;
reg			clk_2;
assign		clk_div3 = clk_1 | clk_2;
[email protected](posedge clk_150m or negedge rst_n) begin
	if(!rst_n) begin
		cnt_1 		<= 4'd0;
		clk_1		<= 1'b0;
	end
	else begin
		cnt_1		<= (cnt_1 == 4'd2)?4'd0:cnt_1+4'd1;
		clk_1		<= (cnt_1 == 4'd1)?1'b1:1'b0;	//① //只修改为cnt1 == 4'd0,就可以变成占空比为66%，但此时就不是三分频了
	end
end

[email protected](negedge clk_150m or negedge rst_n)
begin
	if(!rst_n) begin
		cnt_2 		<= 4'd0;
		clk_2		<= 1'b0;
	end
	else begin
		cnt_2		<= (cnt_2 == 4'd2)?4'd0:cnt_2+4'd1;
		clk_2		<= (cnt_2 == 4'd1)?1'b1:1'b0; 	//② //只修改为cnt2 == 4'd0,就可以变成占空比为33%，但此时就不是三分频了
	end
end
endmodule

在这里插入图片描述

②2N+1分频

高电平:低电平 = N:N+1

//时钟 相或
module top #(
    parameter NUM = 6)
(
	input		clk_150m,
	input		rst_n,
	output		clk_div3
);
reg	[NUM-1:0]	cnt_1;//上升沿计数
reg	[NUM-1:0]	cnt_2;//下降沿计数
reg			clk_1;
reg			clk_2;

//当NUM的值为奇数时，并且需要50%的占空比时，选择clk1 | clk2；
//当NUM的值为奇数时，并且需要50%的占空比时,只用clk_div3 = clk_1或clk_div3 = clk_2
assign		clk_div3 = clk_1 | clk_2;
//assign clk_div3 = clk_1;
[email protected](posedge clk_150m or negedge rst_n) begin
	if(!rst_n)
	begin
		cnt_1 		<= 4'd0;
		clk_1		<= 1'b0;
	end
	else begin
		cnt_1		<= (cnt_1 == NUM-1)?0:cnt_1+1;
		clk_1		<= (cnt_1 <= NUM/2-1)?1'b1:1'b0;
	end
end
[email protected](negedge clk_150m or negedge rst_n)
begin
	if(!rst_n) begin
		cnt_2 		<= 4'd0;
		clk_2		<= 1'b0;
	end
	else begin
		cnt_2		<= (cnt_2 == NUM-1)?0:cnt_2+1;
		clk_2		<= (cnt_2 <= NUM/2-1)?1'b1:1'b0;
	end
end
endmodule

3. 通过时钟 “相与” 实现奇数分频

原时钟clk通过上升沿和下降沿计数产生时钟clk1和clk2，clk1和clk2 相与产生clk三分频的clk_div3时钟。

clk1：原时钟clk的上升沿产生。
clk2：原时钟clk的下降沿产生。

①3分频

高电平:低电平 = 2:1
在这里插入图片描述

//时钟 相与
//一样的，修改①②两处判断语句的值就可以修改占空比
module top (
	input		clk_150m,
	input		rst_n,
	output		clk_div3
);
reg	[3:0]	cnt_1;//上升沿计数
reg	[3:0]	cnt_2;//下降沿计数
reg			clk_1;
reg			clk_2;
assign		clk_div3 = clk_1 & clk_2;
[email protected](posedge clk_150m or negedge rst_n) begin
	if(!rst_n) begin
		cnt_1 		<= 4'd0;
		clk_1		<= 1'b0;
	end
	else begin
		cnt_1		<= (cnt_1 == 4'd2)?4'd0:cnt_1+4'd1;
		clk_1		<= (cnt_1 <= 4'd1)?1'b1:1'b0; //①
	end
end
[email protected](negedge clk_150m or negedge rst_n) begin
	if(!rst_n) begin
		cnt_2 		<= 4'd0;
		clk_2		<= 1'b0;
	end
	else begin
		cnt_2		<= (cnt_2 == 4'd2)?4'd0:cnt_2+4'd1;
		clk_2		<= (cnt_2 <= 4'd1)?1'b1:1'b0; //②
	end
end
endmodule

在这里插入图片描述

②2N+1分频

高电平:低电平 = N+1:N

//时钟 相与
module top #(
    parameter NUM = 5
)(
	input		clk_150m,
	input		rst_n,
	output		clk_div3
);

reg	[NUM-1:0]	cnt_1;//上升沿计数
reg	[NUM-1:0]	cnt_2;//下降沿计数
reg			clk_1;
reg			clk_2;
//当NUM的值为奇数时，并且需要50%的占空比时，选择clk1 & clk2；
//当NUM的值为奇数时，并且需要50%的占空比时,只用clk_div3 = clk_1或clk_div3 = clk_2
assign		clk_div3 = clk_1 & clk_2;
[email protected](posedge clk_150m or negedge rst_n) begin
	if(!rst_n) begin
		cnt_1 		<= 4'd0;
		clk_1		<= 1'b0;
	end
	else begin
		cnt_1		<= (cnt_1 == NUM-1)?0:cnt_1+1;
		clk_1		<= (cnt_1 <= (NUM-1)/2)?1'b1:1'b0;
	end
end

[email protected](negedge clk_150m or negedge rst_n) begin
	if(!rst_n) begin
		cnt_2 		<= 4'd0;
		clk_2		<= 1'b0;
	end
	else begin
		cnt_2		<= (cnt_2 == NUM-1)?0:cnt_2+1;
		clk_2		<= (cnt_2 <= (NUM-1)/2)?1'b1:1'b0;
	end
end
endmodule

4. 通过时钟 “相异或” 实现奇数分频

原时钟clk通过上升沿和下降沿计数产生时钟clk1和clk2，clk1和clk2 相异或产生clk三分频的clk_div3时钟。

clk1：原时钟clk的上升沿产生。
clk2：原时钟clk的下降沿产生。

① 3分频

clk1以原时钟clk的3个周期为单位翻转，clk2在clk1时钟的中间点发生翻转。
在这里插入图片描述

//时钟 相异或
//一样的，修改①②两处占空比的值就可以修改占空比
module top (
	input		clk_150m,
	input		rst_n,
	output		clk_div3
);

reg	[3:0]	cnt_1;//上升沿计数
reg			clk_1;
reg			clk_2;
assign		clk_div3 = clk_1 ^ clk_2;
[email protected](posedge clk_150m or negedge rst_n) begin
	if(!rst_n) begin
		cnt_1 		<= 4'd0;
		clk_1		<= 1'b0;
	end
	else begin
		cnt_1		<= (cnt_1 == 4'd2)?4'd0:cnt_1+4'd1;
		clk_1		<= (cnt_1 == 4'd2)?~clk_1:clk_1; //①
	end
end
[email protected](negedge clk_150m or negedge rst_n) begin
	if(!rst_n)
		clk_2		<= 1'b0;
	else
		clk_2		<= (cnt_1 == 4'd1)?~clk_2:clk_2; //②
end
endmodule

在这里插入图片描述

②2N+1分频

clk1以原时钟clk的2N+1个周期为单位翻转，clk2在clk1时钟的中间点发生翻转

//时钟 相异或
module top #(
    parameter NUM = 5
)(
	input		clk_150m,
	input		rst_n,
	output		clk_div3
);
reg	[NUM-1:0]	cnt_1;//上升沿计数
reg			clk_1;
reg			clk_2;
assign		clk_div3 = clk_1 ^ clk_2;
[email protected](posedge clk_150m or negedge rst_n) begin
	if(!rst_n) begin
		cnt_1 		<= 4'd0;
		clk_1		<= 1'b0;
	end
	else begin
		cnt_1		<= (cnt_1 == NUM-1)?0:cnt_1+1;
		clk_1		<= (cnt_1 == NUM-1)?~clk_1:clk_1;
	end
end
[email protected](negedge clk_150m or negedge rst_n) begin
	if(!rst_n)
		clk_2		<= 1'b0;
	else
		clk_2		<= (cnt_1 == (NUM-1)/2)?~clk_2:clk_2;
end
endmodule

五、两段式状态机

直接参照6.3 Verilog 状态机
两段式状态机设计：

首先，根据状态机的个数确定状态机编码。利用编码给状态寄存器赋值，代码可读性更好。
状态机第一段，时序逻辑，非阻塞赋值，传递寄存器的状态。
状态机第二段，组合逻辑，阻塞赋值，根据当前状态和当前输入，确定下一个状态机的状态，并确定输出信号。

六、三段式状态机

直接参照6.3 Verilog 状态机
两段式状态机设计：

首先，根据状态机的个数确定状态机编码。利用编码给状态寄存器赋值，代码可读性更好。
状态机第一段，时序逻辑，非阻塞赋值，传递寄存器的状态。
状态机第二段，组合逻辑，阻塞赋值，根据当前状态和当前输入，确定下一个状态机的状态。
状态机第三代，时序逻辑，非阻塞赋值，因为是 Mealy 型状态机，根据当前状态和当前输入，确定输出信号。

当然，使用的时候是更推荐三段式的！！

七、序列检测-状态机法

1. 概念

序列检测器就是将一个指定序列从数字码流中识别出来，并作出反馈。

2. 实验内容

本例中将设计一个“10010”序列的检测器。设X为数字码流的输入，Z为检测出标记输出，高电平表示发现指定的序列10010.

3. 模式图

在这里插入图片描述

4. RTL代码

module seqdet(
    input       clk     ,
    input       rest_n  ,
    input       inx     ,
    output      outz
);
reg [2:0]   state;
reg [2:0]   next_state;
reg         signal;
parameter   IDLE = 3'b000,
            DATA1= 3'b001,
            DATA2= 3'b010,
            DATA3= 3'b011,
            DATA4= 3'b100,
            DATA5= 3'b101;
always @(posedge clk or negedge rest_n) begin
    if(!rest_n)
        state <= IDLE;
    else
        state <= next_state;
end
always @(*) begin
    case (state)
        IDLE    : next_state = inx ? DATA1 : IDLE;
        DATA1   : next_state = inx ? DATA1 : DATA2;
        DATA2   : next_state = inx ? DATA1 : DATA3;
        DATA3   : next_state = inx ? DATA4 : IDLE;
        DATA4   : next_state = inx ? DATA1 : DATA5;
        DATA5   : next_state = IDLE;
        default : ;
    endcase
end
always @(posedge clk or negedge rest_n) begin
    if(!rest_n)
        signal <= 1'b0;
    else
        if(state == DATA5)
            signal <= 1'b1;
        else
            signal <= 1'b0;
end
assign outz = signal;
endmodule

5. Testbench代码

`timescale 1ns/1ps
module test;
reg clk   ;
reg rest_n;
reg inx     ;
wire outz   ;

seqdet U_seqdet(
    .clk     (clk   ),
    .rest_n  (rest_n),
    .inx     (inx   ),
    .outz    (outz  )
);
initial begin
    clk = 1'b0;
    rest_n = 1'b0;
    inx = 1'b0;

    #12
    rest_n = 1'b1;

    #10
    inx = 1'b1;
    #10
    inx = 1'b0;
    #10
    inx = 1'b1;
    #10
    inx = 1'b0;
    #10
    inx = 1'b0;
    #10
    inx = 1'b1;
    #10
    inx = 1'b0;
    #10
    inx = 1'b1;
    #20
    rest_n = 1'b0;
end

always #5 clk =~ clk;
endmodule

6. 时序仿真图

在这里插入图片描述

题外话：我在某公司的技术面上，有这样一道题目：
设计一个序列发生器，当start脉冲来时，连续发送三组“1011”序列。

module test(
    input           clk         ,
    input           rst_n       ,
    input           start       ,
    output          pulse_out
);
reg [2:0]   state;
reg [2:0]   next_state;
reg [1:0]   count;
reg         signal;
parameter   IDLE    = 3'b000,
            DATA1   = 3'b001,
            DATA2   = 3'b010,
            DATA3   = 3'b011,
            DATA4   = 3'b100;

always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
        state <= IDLE;
    else
        state <= next_state;
end
always @(*) begin
    case(state)
        IDLE   : next_state = start ? DATA1 : IDLE;
        DATA1  : next_state = DATA2;
        DATA2  : next_state = DATA3;
        DATA3  : next_state = DATA4;
        DATA4  : next_state = (count < 2'd2) ? DATA1 : IDLE;
        default: ;
    endcase
end
always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
        count <= 2'd0;
    else
        if(state == DATA4) begin
            count <= count + 1'b1;
            if(count == 2'd2)
                count <= 2'd0;
        end
end
always @(*) begin
    case(state)
        IDLE  : signal = 1'bx;
        DATA1 : signal = 1'b1;
        DATA2 : signal = 1'b0;
        DATA3 : signal = 1'b1;
        DATA4 : signal = 1'b1;
        default : ;
    endcase
end
assign pulse_out = signal;
endmodule

Testbench代码：

`timescale 1ns/1ps
module tb_test;
reg     clk      ;
reg     rst_n    ;
reg     start    ;
wire    pulse_out;

test u_test(clk,rst_n,start,pulse_out);
initial begin
    clk   = 1'b0;
    rst_n = 1'b0;
    start = 1'b0;

    #10
    rst_n = 1'b1;
    #30
    start = 1'b1;
    #20
    start = 1'b0;
    #300
    start = 1'b1;
end

always #5 clk =~ clk;
endmodule

在这里插入图片描述

八、序列检测-移位寄存器

1. 概念

序列检测器就是将一个指定序列从数字码流中识别出来，并作出反馈。

2. 实验内容

本例中将设计一个“10010”序列的检测器。设X为数字码流的输入，Z为检测出标记输出，高电平表示发现指定的序列10010.

3. 原理图

在这里插入图片描述

4. RTL代码

module seqdet
(
   input wire x		,
   input wire clk	,
   input wire rst	,
   output wire z	,
   output reg [4:0] q
);

assign z = (q == 5'b10010) ? 1'b1:1'b0;

always @ (posedge clk,negedge rst)
   if(!rst)
      q <= 5'd0;
   else
      q <= {
    q[3:0],x};

endmodule

5. Testbench代码

`timescale 1ns/1ns
module seqdet_tb;
localparam T =20;
reg clk,rst;
reg [23:0] data;
wire z,x;
wire [4:0] q;

assign x = data[23];

initial
begin
    clk =0;
    rst =1;
    #2 rst =0;
    #30 rst =1;
    data =20'b1100_1001_0000_1001_0100;
    #(T*1000) $stop;
end

always #T clk = ~clk;

always @ (posedge clk)
   #2 data = {data[22:0],data[23]};

seqdet U1
(
   .x(x),
   .z(z),
   .clk(clk),
   .q(q),
   .rst(rst)
);
endmodule

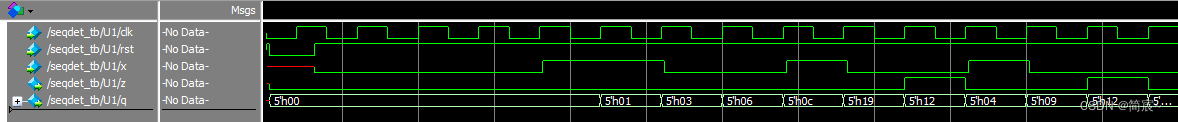

6. 时序仿真图

在这里插入图片描述
参考：Verilog – 序列检测器（采用移位寄存器实现）

需要说明一点：看着寄存器法的代码量要比状态机法的少，但综合后的图并不一定会更简单。

九、4×4查表乘法器

1. 概念

查找表乘法器先将乘法的所有可能结果存储起来，然后将两个相乘的数据组合起来作为“地址”找到相应的结果。例如：

设A,B为两个2位二进制数，则A,B各有4种取值可能，乘积有4*4=16种可能(排除重复的其实只有8种可能)，我们先将{A,B}对应的16种可能结果存储起来，然
后对于每一特点的输入组合{A,B}，找到对应的输出即可。该方式速度很快，只取决于读取存储器的速度，但是预存结果要占用较多资源，因此是面积换取速度
思想的体现。

同时，随着乘数位宽的增加，需要存储的结果迅速增加，不利于实现，因此该方式适用于位宽很小的情况。但是我们可以将高位宽的数据分解成低位宽的数据再调用查找表乘法器。例如：

设A,B为两个8位数据，可将A分解为A=A1×16+A2，其中A1为高4位，A2为低4位；同理B=B1×16+B2，然后
					A×B=(A1×16+A2)×(B1×16+B2)=A1*B1*16*16 + A1*B2*16 + A2*B1*16 + A2*B2
这样就将两个8位数的相乘转化为4组4位数相乘，然后再相加，其中乘以常数可以通过移位运算实现。对于2N位数据A，可分解为 A=A1×2^N+A2.

2. RTL代码

module lookup44(
    input [3:0]         dina    ,
    input [3:0]         dinb    ,
    input               clk     ,
    output reg [7:0]    dout
);

reg [1:0] a1,a2,b1,b2;
wire [3:0] dout1,dout2,dout3,dout4;//输入数据拆为高2位和低2位分别缓存
always @ ( posedge clk )begin
    a1<=dina[3:2];
    a2<=dina[1:0];
    b1<=dinb[3:2];
    b2<=dinb[1:0];
end
//将4个乘法运算的结果相加输出
always @ ( posedge clk )begin
    dout<=(dout1<<4)+(dout2<<2)+(dout3<<2)+dout4;
end
//调用2位查找表乘法器
lookup22    mul1(a1,b1,clk,dout1),
            mul2(a2,b1,clk,dout2),
            mul3(a1,b2,clk,dout3),
            mul4(a2,b2,clk,dout4);
endmodule

module lookup22(
    input [1:0]     dina    ,
    input [1:0]     dinb    ,
    input           clk     ,
    output reg [3:0]dout
);

always @ ( posedge clk )begin
    case({
    dina,dinb})
        4'b0000:dout<=0;
        4'b0001:dout<=0;
        4'b0010:dout<=0;
        4'b0011:dout<=0;
        4'b0100:dout<=0;
        4'b0101:dout<=1;
        4'b0110:dout<=2;
        4'b0111:dout<=3;
        4'b1000:dout<=0;
        4'b1001:dout<=2;
        4'b1010:dout<=4;
        4'b1011:dout<=6;
        4'b1100:dout<=0;
        4'b1101:dout<=3;
        4'b1110:dout<=6;
        4'b1111:dout<=9;
    endcase
    end
endmodule

3. Testbench代码

`timescale  1ns/1ns
module test;
    reg [3:0] dina;
    reg [3:0] dinb;
    reg       clk ;
    wire [7:0]dout;

    lookup44 u_lookup44(
        .dina (dina),
        .dinb (dinb),
        .clk  (clk ),
        .dout (dout)
    );
    integer  i,j;
    initial begin
        clk = 1'b0;
        dina = 4'd0;
        dinb = 4'd0;
        for(i=0;i<16;i=i+1) begin
            #10 dinb = 4'd0;
            for(j=0;j<16;j=j+1) begin
                #10 dinb = dinb + 1'b1;
            end
            #10 dina = dina + 1'b1;
        end
    end
always #5 clk =~ clk;
endmodule

4. 时序仿真图

在这里插入图片描述

十、最低位1检测

我也百度了一些资料，但这些都是对8位数据这样而言的，可以用 casez 语句啥的来写，但是一旦位数比较高的话，就会比较麻烦了，比如128位这样的。当然啦，也是可以用for语句来进行循环，但考虑到综合性不够好，就还是暂且不用。我想到的一个是用移位寄存器来实现，但现在还没实现，等我后面实现了再来更新。

十一、两个八位数相乘

1. RTL代码

module mul_4x4(
  input [7:0]   A,
  input [7:0]   B,
  output [15:0]  C
  );
 wire [15:0] shift0;
 wire [15:0] shift1;
 wire [15:0] shift2;
 wire [15:0] shift3;
 wire [15:0] shift4;
 wire [15:0] shift5;
 wire [15:0] shift6;
 wire [15:0] shift7;
 assign shift0 = A[0] ? {
    8'b0000_0000,B}:{
    16'b0000_0000_0000_0000};
 assign shift1 = A[1] ? {
    7'b0000_000,B,1'b0}:{
    16'b0000_0000_0000_0000};
 assign shift2 = A[2] ? {
    6'b0000_00,B,2'b00}:{
    16'b0000_0000_0000_0000};
 assign shift3 = A[3] ? {
    5'b0000_0,B,3'b000}:{
    16'b0000_0000_0000_0000};
 assign shift4 = A[4] ? {
    4'b0000,B,4'b0000}:{
    16'b0000_0000_0000_0000};
 assign shift5 = A[5] ? {
    3'b000,B,5'b0000_0}:{
    16'b0000_0000_0000_0000};
 assign shift6 = A[6] ? {
    2'b00,B,6'b0000_00}:{
    16'b0000_0000_0000_0000};
 assign shift7 = A[7] ? {
    1'b0,B,7'b0000_000}:{
    16'b0000_0000_0000_0000};
 assign C = shift0 + shift1 + shift2 +shift3 +shift4 +shift5 +shift6 +shift7;
 //移位相加的形式 B*A[0]*2^0 + B*A[1]*2^1 + B*A[2]*2^2 + B*A[3]*2^3
endmodule

2. Testbench代码

`timescale 1ns/1ns
module test;
    reg   [7:0]  A;
    reg   [7:0]  B;
    wire  [15:0]  C;

mul_4x4 u_mul_4x4(A,B,C);
    integer i,j;
initial begin
    A = 8'd0;
    B = 8'd0;
    #10
    for(i = 0;i < 256 ; i= i + 1) begin
        #10 A = 8'd0;
        for(j=0;j<256;j=j+1) begin
            #10 A = A + 8'd1;
        end
        #10 B = B + 8'd1;
    end
end
endmodule

3. 时序仿真图

在这里插入图片描述

十二、十进制计数器

参看博客：第11章-时序逻辑电路-11.3十进制计数器

1. 异步十进制计数器

1） RTL代码

module count10 (
    input               clk         ,
    input               rst_n       ,
    output reg[3:0]     Q
);
wire Q0,Q1,Q2,Q3;

JK_FF   JK0(clk,rst_n,1'b1,1'b1,Q0),
        JK1(Q0,rst_n,~Q3,1'b1,Q1),
        JK2(Q1,rst_n,1'b1,1'b1,Q2),
        JK3(Q0,rst_n,Q1&Q2,1'b1,Q3);

always @(*) begin
    Q = {
    Q3,Q2,Q1,Q0};
end
endmodule

module JK_FF (
    input           clk         ,
    input           rst_n       ,
    input           J           ,
    input           K           ,
    output reg      Q
);
always @(negedge clk) begin
    if(!rst_n)
        Q <= 1'b0;
    else begin
        case ({
    J,K})
            2'b00:Q <= Q;       //状态保持不变
            2'b01:Q <= 1'b0;    //置0
            2'b10:Q <= 1'b1;    //置1
            2'b11:Q <= ~Q;      //翻转
            default: ;
        endcase
    end
end
endmodule

2）Testbench代码

`timescale  1ns/1ns
module test;
reg            clk                ;
reg            rst_n              ;
wire [3:0]     Q                  ;

count10 u_count10(
    .clk    (clk    ),
    .rst_n  (rst_n  ),
    .Q      (Q      )
);
initial begin
    clk = 1'b0;
    rst_n = 1'b0;

    #10
    rst_n = 1'b1;
end

always #5 clk =~ clk;
endmodule

3）时序仿真图

在这里插入图片描述

2. 同步十进制计数器

1）RTL代码

module count10 (
    input               clk         ,
    input               rst_n       ,
    output reg[3:0]     Q
);
wire Q0,Q1,Q2,Q3;

JK_FF   JK0(clk,rst_n,1'b1,1'b1,Q0),
        JK1(clk,rst_n,Q0&(~Q3),Q0,Q1),
        JK2(clk,rst_n,Q0&Q1,Q0&Q1,Q2),
        JK3(clk,rst_n,Q0&Q1&Q2,Q0,Q3);

always @(*) begin
    Q = {
    Q3,Q2,Q1,Q0};
end
endmodule

module JK_FF (
    input           clk         ,
    input           rst_n       ,
    input           J           ,
    input           K           ,
    output reg      Q
);
always @(negedge clk) begin
    if(!rst_n)
        Q <= 1'b0;
    else begin
        case ({
    J,K})
            2'b00:Q <= Q;       //状态保持不变
            2'b01:Q <= 1'b0;    //置0
            2'b10:Q <= 1'b1;    //置1
            2'b11:Q <= ~Q;      //翻转
            default: ;
        endcase
    end
end
endmodule

后面的文件和异步的是一样的。

总结

代码为主！
仅供学习！如有错误，还望指正！

原网站

版权声明
本文为[简宸~]所创，转载请带上原文链接，感谢
https://blog.csdn.net/weixin_41678913/article/details/125274350

当前位置：网站首页>FPGA（八）RTL代码之四（基本电路设计1）

FPGA（八）RTL代码之四（基本电路设计1）

系列文章目录

文章目录

前言

一、1位全加器

1. 半加器

1）概念

2）逻辑电路

3) 真值表

4) 输出表达式

5）RTL代码

2. 全加器

1) 概念

2) 逻辑电路

3) 真值表

4) 输出表达式

5) RTL代码

二、4位全加器

RTL代码

三、4-1多路选择器

1. 概念

2. RTL代码

1) 采用case语句

2) 采用assign语句

四、奇数分频器

1. 分频器介绍

2. 通过时钟 “相或” 实现奇数分频

①3分频

②2N+1分频

3. 通过时钟 “相与” 实现奇数分频

①3分频

②2N+1分频

4. 通过时钟 “相异或” 实现奇数分频

① 3分频

②2N+1分频

五、两段式状态机

六、三段式状态机

七、序列检测-状态机法

1. 概念

2. 实验内容

3. 模式图

4. RTL代码

5. Testbench代码

6. 时序仿真图

八、序列检测-移位寄存器

1. 概念

2. 实验内容

3. 原理图

4. RTL代码

5. Testbench代码

6. 时序仿真图

九、4×4查表乘法器

1. 概念

2. RTL代码

3. Testbench代码

4. 时序仿真图

十、最低位1检测

十一、两个八位数相乘

1. RTL代码

2. Testbench代码

3. 时序仿真图

十二、十进制计数器

1. 异步十进制计数器

1） RTL代码

2）Testbench代码

3）时序仿真图

2. 同步十进制计数器

1）RTL代码

总结

边栏推荐

猜你喜欢

随机推荐
