Unity 渲染流水线

渲染流程

计算机就从一系列的顶点数据、纹理等信息出发，把这些信息最终转换成一张人眼可以看到的图像。这就是渲染流程所做的工作。

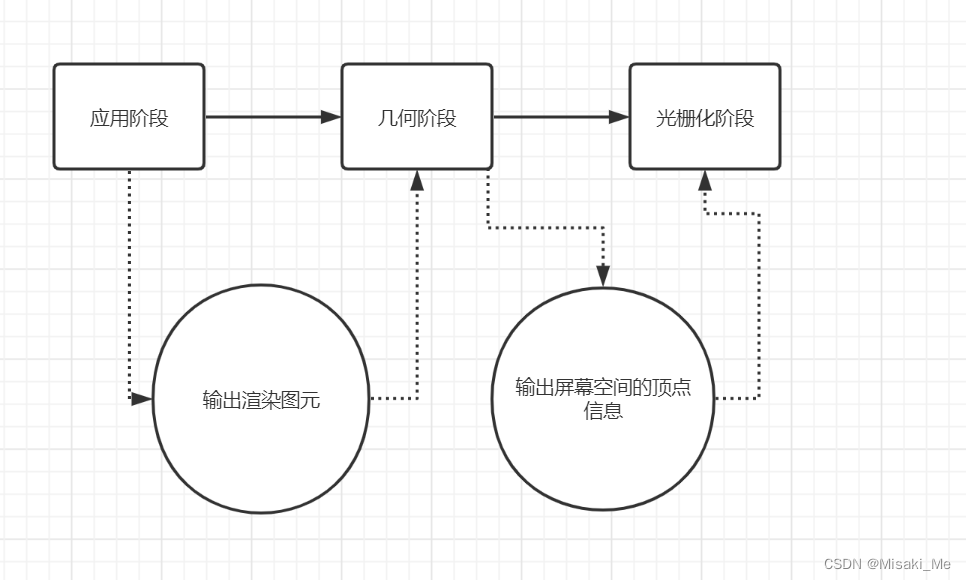

渲染流程具体可以分为三个阶段：应用阶段、几何阶段、光栅化阶段。其中每个阶段又会细分各个流程。

应用阶段

应用阶段由CPU负责，开发这对这个阶段拥有绝对的控制权。这一阶段主要有三个任务。
1. 准备好场景数据，如摄像机位置，场景中包含哪些模型、使用哪些光源等信息。
2. 进行剔除（culling）工作，将不可见的物体剔除出去。
3. 设置模型的渲染状态，这些渲染状态包括但不限于使用的材质、纹理、shader等。最终输出渲染图元给到GPU

几何阶段

几何阶段由GPU负责，将顶点坐标变换到屏幕空间中，再交给光栅器进行处理。输出顶点信息。

光栅化阶段

光栅化阶段依然由GPU负责，这一阶段使用几何阶段传递的数据来产生屏幕上的像素，并且渲染出最终的图像。

GPU渲染流水线

渲染流水线起点是CPU，即上面说到的应用阶段，应用阶段大致分为以下三个阶段：
1. 把数据加载到显存中，将所有渲染所需的数据从硬盘中加载到内存，再将网格和纹理等数据加载到显存中。
2. 设置渲染状态，即告诉GPU渲染的时候该用哪个着色器、材质、光源属性等，如果没有更改渲染状态，那么所有的网格都使用同一种渲染状态。
3. 调用DrawCall命令，这个命令指向一个需要被渲染的图元列表，而不会包含任何材质信息。当给定一个DC时，GPU就会根据渲染状态和所有输入的顶点数据来计算并最终显示像素。而这个计算过程就是GPU渲染流水线。

GPU流水线
