TiDB单机模拟部署生产环境集群（闭坑实践，亲测有效）

---

前言

上篇文章，我详细介绍了TIDB这款开源分布式关系型数据库，重点阐述了TIDB的多个优秀的特性，例如高度兼容MySQL、分布式事务支持、云原生SQL数据库、水平可扩展性、高可用性等。大家一定想揭开TIDB的神秘的面纱了，这篇文章我就带大家模拟部署生产环境集群。

---

一、软件和硬件环境建议配置

在官网看了TIDB软件和硬件环境建议之后，着实令人吃惊——TIDB对性能要求如此之高。首先是开发及测试环境建议，TiDB 支持部署和运行在 Intel x86-64 架构的 64 位通用硬件服务器平台或者 ARM 架构的硬件服务器平台。对于开发、测试及生产环境的服务器硬件配置（不包含操作系统 OS 本身的占用）有以下要求和建议：

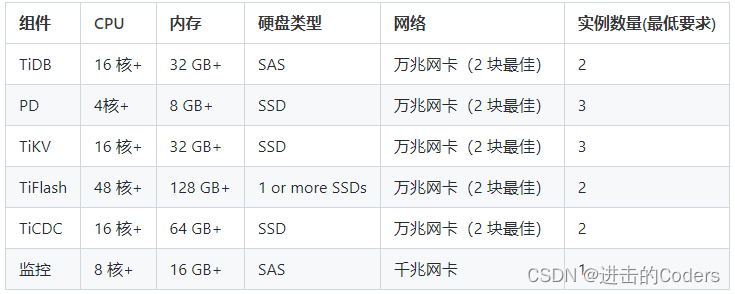

生产环境更恐怖：

看完环境配置的要求之后让人感慨，想要得到好的东西，是一定要付出代价的！
我手上只有一台2核4G6M带宽的个人服务器，以及实验室的一台8核16G的服务器（此服务器上已经部署和很多项目和应用）。在进行单机模拟部署生产环境集群的时候，毫无例外，这两台服务器都未能完成任务，且都一度出现卡死的局面，服务器卡死好几个小时，半天之后才好转。
因此笔者决定使用本地虚拟机模拟部署（给Centos7.6虚拟机开了24G内存）。

二、部署本地测试集群

由于官网推荐使用TiUP来进行集群部署管理，因此本文不再使用V4.0之前的docker部署方式，而是使用官方推荐的TiUP方式。
TiDB 是一个分布式系统。最基础的 TiDB 测试集群通常由 2 个 TiDB 实例、3 个 TiKV 实例、3 个 PD 实例和可选的 TiFlash 实例构成。通过 TiUP Playground，可以快速搭建出上述的一套基础测试集群。

1. 下载并安装TiUP

curl --proto '=https' --tlsv1.2 -sSf https://tiup-mirrors.pingcap.com/install.sh | sh

执行完成之后会出现下述信息：

Successfully set mirror to https://tiup-mirrors.pingcap.com
Detected shell: bash
Shell profile:  /home/user/.bashrc
/home/user/.bashrc has been modified to add tiup to PATH
open a new terminal or source /home/user/.bashrc to use it
Installed path: /home/user/.tiup/bin/tiup
===============================================
Have a try:     tiup playground
===============================================

2. 声明全局变量

source /root/.bash_profile

3. 有两种方式启动集群
   （1）tiup playground，直接执行该命令会运行最新版的TIDB集群，其中TIDB、TiKV、PD和TiFlash实例各有一个。
   （2）也可以自行TIDB版本以及各组件的实例个数，例如：

tiup playground v5.4.1 --db 2 --pd 3 --kv 3

执行命令之后，在最后出现如下内容，说明部署成功：

CLUSTER START SUCCESSFULLY, Enjoy it ^-^
To connect TiDB: mysql --host 127.0.0.1 --port 4000 -u root -p (no password) --comments
To view the dashboard: http://127.0.0.1:2379/dashboard
PD client endpoints: [127.0.0.1:2379]
To view the Prometheus: http://127.0.0.1:9090
To view the Grafana: http://127.0.0.1:3000

然后，
a. 可以通过MySQL客户端连接TIDB：

mysql --host 127.0.0.1 --port 4000 -u root

b. 通过 http://127.0.0.1:9090 访问 TiDB 的 Prometheus 管理界面。

c. 通过 http://127.0.0.1:2379/dashboard 访问 TiDB Dashboard 页面，默认用户名为 root，密码为空。

d. 通过 http://127.0.0.1:3000 访问 TiDB 的 Grafana 界面，默认用户名和密码都为 admin。
测试完成之后
（1）可以先停止集群，control+C即可
（2）清除TIDB集群，使用命令tiup clean --all

本人经过测试，发现这种方式启动的TIDB集群仅仅能进行测试，不能使用Navicat工具进行连接，也就是完全不具备实际开发生产能力。
下面将介绍模拟部署生产环境集群，这种方式能够通过Navicat进行连接访问，具备实际开发能力。

三、模拟部署生产环境集群

硬性要求：

• 安装Centos7.3及以上版本
• 可访问互联网，方便下载TIDB以及相关软件安装包。
• 部署主机关闭防火墙，或者开放TIDB集群的节点所需的端口。

最小规模的TIDB集群拓扑：

3.1 TiUP安装

之前部署测试集群的时候已经详细说明过，这里不再赘述

3.2 部署前准备

1. cluster组件安装

tiup cluster

如果已经安装了TiUP cluster，需要更新软件版本

tiup update --self && tiup update cluster

2. 由于模拟多机部署，需要通过root用户调大sshd服务的连接数限制

vim /etc/ssh/sshd_config

将里面的MaxSessions设置为20，然后保存之后重启sshd服务

service sshd restart

3.3 创建并启动集群

（1）首先需要一个配置文件，对集群的组成进行配置，命名为topo.yaml，其中：

• user:“tidb”：表示通过tidb用户（部署之后系统会自动创建）来做集群的内部管理者，默认使用22端口通过ssh登录目标机器。
• replication.enable-palcement-rules:设置这个PD参数来确保TiFlash正常运行。
• host:设置为部署机器所在的IP

topo.yaml配置文件如下（192.168.117.6是我虚拟机的IP地址，大家改成自己的即可，其余地方不需要改动）：

# # Global variables are applied to all deployments and used as the default value of
# # the deployments if a specific deployment value is missing.
global:
 user: "tidb"
 ssh_port: 22
 deploy_dir: "/tidb-deploy"
 data_dir: "/tidb-data"

# # Monitored variables are applied to all the machines.
monitored:
 node_exporter_port: 9100
 blackbox_exporter_port: 9115

server_configs:
 tidb:
   log.slow-threshold: 300
 tikv:
   readpool.storage.use-unified-pool: false
   readpool.coprocessor.use-unified-pool: true
 pd:
   replication.enable-placement-rules: true
   replication.location-labels: ["host"]
 tiflash:
   logger.level: "info"

pd_servers:
 - host: 192.168.117.6

tidb_servers:
 - host: 192.168.117.6

tikv_servers:
 - host: 192.168.117.6
   port: 20160
   status_port: 20180
   config:
     server.labels: {
     host: "logic-host-1" }

 - host: 192.168.117.6
   port: 20161
   status_port: 20181
   config:
     server.labels: {
     host: "logic-host-2" }

 - host: 192.168.117.6
   port: 20162
   status_port: 20182
   config:
     server.labels: {
     host: "logic-host-3" }

tiflash_servers:
 - host: 192.168.117.6

monitoring_servers:
 - host: 192.168.117.6

grafana_servers:
 - host: 192.168.117.6

（2）执行集群部署命令：

tiup cluster deploy tidb-test v5.4.1 ./topo.yaml --user root -p

tidb-test是集群的名称，v5.4.1是集群的版本，这里我选择的是v5.4.1， -p是在连接机器时需要使用的密码，我这里是进行测试，所以设置为空，不用密码就能登录。

（3）出现以下提示

Do you want to continue? [y/N]:  y
Input SSH password:

填写y，然后输入SSH登录密码即可。

---

这里只要服务器或者虚拟机性能足够，就能顺利执行完成。
（4）启动集群

tiup cluster start tidb-test

笔者在这里遇到一个坑，折磨了我半天：
启动程序前面已经全部执行之后，在最后出现：

+ [ Serial ] - UpdateTopology: cluster=liking
Started cluster `liking` successfully
Failed to set root password of TiDB database to 'G^174F*P!3t2sz&Wd5'

Error: dial tcp 192.168.117.6:4000: connect: connection refused

Verbose debug logs has been written to /root/.tiup/logs/tiup-cluster-debug-2022-05-18-15-01-41.log.

在网上搜索很多解决方法都未能解决这个问题，浪费了几个小时的时间，最终在TiDB社区“TiDB Community”找到了解决方法。出现这种情况的原因是权限不够，即TiDB集群是使用tidb用户部署的，/tmp/tidb-4000.sock以及/tmp/tidb-4001.sock这两个文件是root权限的，即tidb用户对这两个文件没有权限，导致服务起不来。把这两个文件删除，并赋予tidb用户权限chmod -R 777 /tmp，再次启动TiDB集群，就成功了。
执行命令：

tiup cluster display tidb-test

查看tidb-test集群的信息：

[[email protected] ~]# tiup cluster display tidb-test
tiup is checking updates for component cluster ...
A new version of cluster is available:
   The latest version:         v1.9.6
   Local installed version:    v1.9.5
   Update current component:   tiup update cluster
   Update all components:      tiup update --all

Starting component `cluster`: /root/.tiup/components/cluster/v1.9.5/tiup-cluster /root/.tiup/components/cluster/v1.9.5/tiup-cluster display tidb-test
Cluster type:       tidb
Cluster name:       tidb-test
Cluster version:    v5.4.1
Deploy user:        tidb
SSH type:           builtin
Dashboard URL:      http://192.168.117.6:2379/dashboard
ID                   Role        Host           Ports                            OS/Arch       Status   Data Dir                    Deploy Dir
--                   ----        ----           -----                            -------       ------   --------                    ----------
192.168.117.6:3000   grafana     192.168.117.6  3000                             linux/x86_64  Up       -                           /tidb-deploy/grafana-3000
192.168.117.6:2379   pd          192.168.117.6  2379/2380                        linux/x86_64  Up|L|UI  /tidb-data/pd-2379          /tidb-deploy/pd-2379
192.168.117.6:9090   prometheus  192.168.117.6  9090/12020                       linux/x86_64  Up       /tidb-data/prometheus-9090  /tidb-deploy/prometheus-9090
192.168.117.6:4000   tidb        192.168.117.6  4000/10080                       linux/x86_64  Up       -                           /tidb-deploy/tidb-4000
192.168.117.6:9000   tiflash     192.168.117.6  9000/8123/3930/20170/20292/8234  linux/x86_64  Up       /tidb-data/tiflash-9000     /tidb-deploy/tiflash-9000
192.168.117.6:20160  tikv        192.168.117.6  20160/20180                      linux/x86_64  Up       /tidb-data/tikv-20160       /tidb-deploy/tikv-20160
192.168.117.6:20161  tikv        192.168.117.6  20161/20181                      linux/x86_64  Up       /tidb-data/tikv-20161       /tidb-deploy/tikv-20161
192.168.117.6:20162  tikv        192.168.117.6  20162/20182                      linux/x86_64  Up       /tidb-data/tikv-20162       /tidb-deploy/tikv-20162
Total nodes: 8

（5）在宿主机使用Navicat进行连接：

和使用tiup playground 命令模拟部署测试环境集群不一样，这种方法可以远程连接，即具备开发能力。
（6）在宿主机浏览器输入：192.168.117.6:2379/dashboard，查看集群监控页面，默认用户名为root，密码为空：

（7）在宿主机浏览器输入：192.168.117.6:3000，访问集群 Grafana 监控页面，默认用户名和密码均为 admin：

总结

本文介绍了TiDB部署本地测试集群和再单机上模拟生产环境集群两种TiDB模拟部署方式，这两种方式对服务器性能都有一定要求，特别是第二种方式，实验室8核16G的服务器直接卡死。笔者在虚拟机上很好地完成了这两种部署，并在部署中遇到并解决一个权限问题的坑。希望本文能对大家有所帮助。
