初学者入门阿里云haas510开板式DTU（2.0版本）--510-AS

摘要：相比于haas600，haas团队推出的haas510价格更加便宜，做到了百元以内。2.0版本比1.0版本布局更加合理，USB、用户串口和调试串口采用了不同的硬件接头，不会再发生误插的危险。阿里云官方今天用一个页面给出了专业的使用说明，但是初学者对有些概念还是不容易理解。本文就用图文结合的方式，带您一步步让您的JavaScript轻应用顺利跑起来。

 硬件：haas510 v2.0（丝印HaaS 510-AS），USB串口模块，配套的转接线

软件：win7x64，amp，vscode，sscom

本文参考文档连接：

https://help.aliyun.com/document_detail/277467.html?spm=a2c4g.11186623.6.661.1e441a1fNiMqxd

1.硬件接线

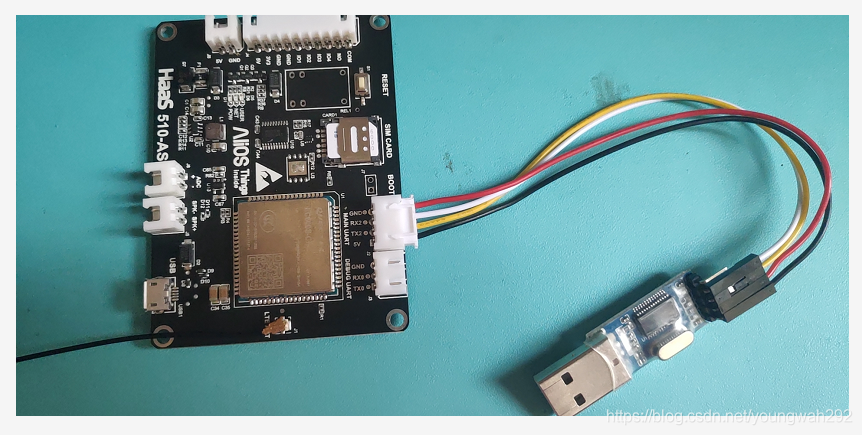

如下图所示，用一个USB串口通过套件中提供的转接线进行连接。

简化版的接线图，将MAIN UART与USB串口相连。MAIN UART在推送JavaScript代码时，用作推送接口，推送完成后，可以在程序中当做PORT2接口，也就是用户接口，当做普通的串口使用。

 这样接线有2个目的，第一是向开发板供电，这个板子供电电压是5V，核心模组是移远的EC600S-CN，耗电量非常小。所以可以直接使用USB串口的5V进行供电。

haas510开发板上的提供的都是XH2.54的标准连接器，四个角都设计了螺孔，所以可以直接安装在您的设备外壳中充当DTU模块。

2.下载amp工具

amp的意思是AliOS Things Mini Program (AMP)。

字面大概意思就是阿里云物联网mini（轻）应用，专门用于阿里云物联网硬件的软件。

它的作用是将JavaScript程序推送到haas硬件设备中，这些设备有很多，包括haas510。

首先下载amp工具，通过帮助文档找到windows版 AMP工具。然后点击下载。

请注意，AMP工具也一直在更新，推荐使用最新的，否则可能会导致程序烧录不上的问题。

下载的文件是一个压缩包，接下来我们需要解压。

解压后有两个文件夹，这与之前的版本又所区别，以前的版本只有一个APP文件夹。

这个工具怎么样使用呢？答案是使用windows命令行工具。

假如我们将这个工具放在用户文件夹下

C:\Users\Administrator\amp-win

那么使用这个工具的步骤就是

使用cmd命令打开window命令行，进入到您存放amp工具的文件夹，注意，amp工具在dist文件夹下。要想调用这个工具，就需要cd 逐层进入dist文件夹。我们可以通过dir命令来观察是否真正进入到了dist文件夹。真正的dist文件目录应该是下图所示。

 接下来就该进行推送操作了。

3.确保硬件工作正常

将电路板接入PC的USB接口，启动串口助理，复位开发板。

假如开发板接线连接正常，那么串口助理将显示RDY   amp shakehand begin。也就是开发板准备完毕，可以通过amp工具进行握手了。

 4.推送JavaScript程序

haas系列硬件一个突出的特点是支持多种开发方式，比如可以使用c语言，从底层开发。

haas一个最明显的特征是支持JavaScript和Python两种语言，通过内置了这两种语言的引擎，使得haas硬件能够通过极少量的代码来开发物联网应用。这将大大提高开发人员的工作效率。

阿里云haas团队将这种开发方式称为“轻应用”。

当我们成功下载了amp工具，也连接好了硬件之后，下面开始推送“轻应用”程序。

在成功cd到dist文件夹之后使用命令：

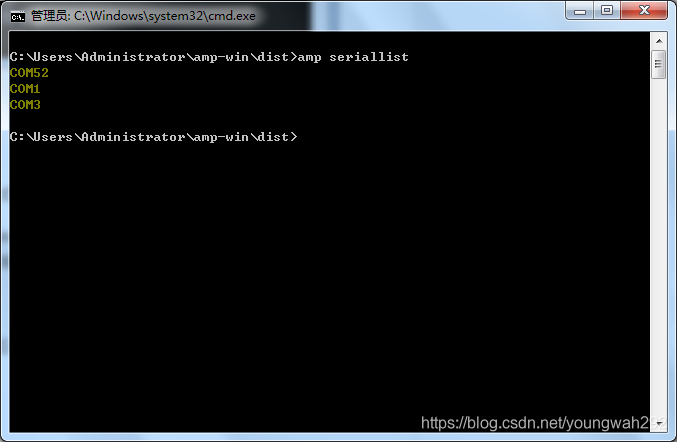

amp seriallist

可以看到当前的串口列表，在我的电脑上，它是COM52。那么显示的COM1和COM3是什么？它是系统自带的串口设备，这里不用管。初学者怎么样判断到底我们是哪一个串口呢？

 判断串口是哪一个的方法是打开设备管理器的界面，拔掉USB串口，再插上，观察到底哪个串口是新增的。

知道自己的USB串口是哪个之后，可以使用如下的命令，在windows命令行工具中推送轻应用程序。

amp serialput app com52

输入完命令之后回车，会返回一些信息，其中最关键的信息是“Please reboot board now”，意思是说，请复位haas510开发板。不复位是无法进行推送的。

 按下红框圈中的复位键（在510第一版中，这个按键是没有任何标记的）。

 然后amp工具就开始推送，并以简易进度条形式显示进度。

假如我们使用的是刚刚下载的 amp默认的代码。这个推送速度是非常快的。

amp工具自带的代码是这样的：

console.log('hello amp!');
console.log('amp version is: ' + system.version());
console.log('amp platform is: ' + system.platform());
console.log('amp heapTotal is: ' + system.memory().heapTotal);
console.log('amp heapUsed is: ' + system.memory().heapUsed);

推送完成

 5.观察运行效果

amp工具自带的这个js程序内容很简单，就是发送几个字符串信息，比如hello amp，还有系统版本号等等信息。

console.log('hello amp!');
console.log('amp version is: ' + system.version());
console.log('amp platform is: ' + system.platform());
console.log('amp heapTotal is: ' + system.memory().heapTotal);
console.log('amp heapUsed is: ' + system.memory().heapUsed);

 这些信息通过什么来观察？

是DEBUG UART，也就是调试串口。

怎么连接？

如下图所示：

实际接线如下图所示，使用套件中的3Pin转接线进行转接。然后单独接一根5V的杜邦线供电。

 复位一下开发板，然后通过串口助理观察。本文使用sscom串口助理。从一大堆的调试信息中，我们可以找到这个开机只运行一次的js程序输出信息。

 有没有觉得查找这些被埋没的信息特别麻烦。没关系，咱们可以修改一下。

 6.定时发送信息

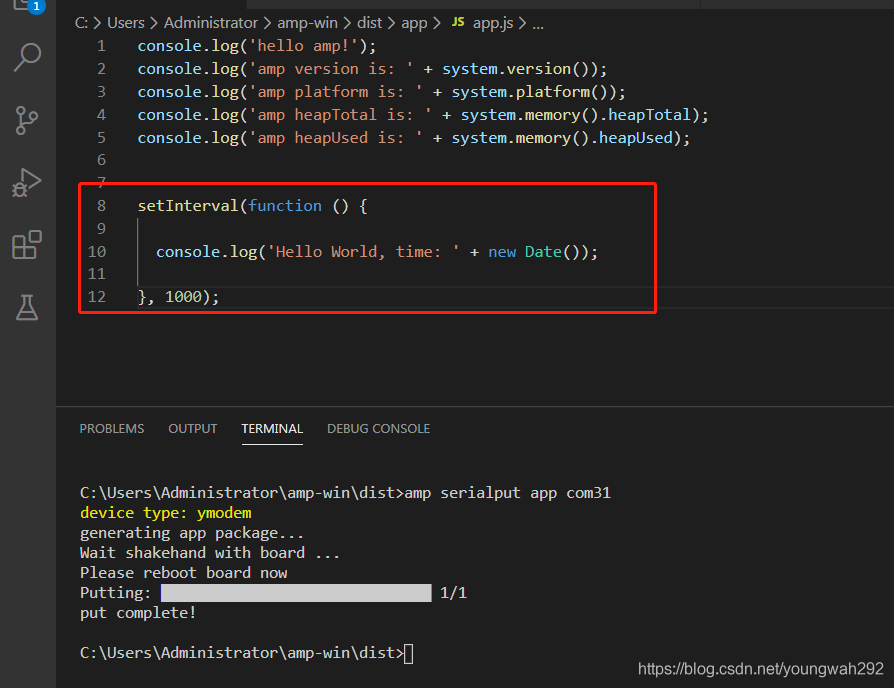

我们把程序修改一下，通过VSCODE修改，也可以通过VSCODE自带的terminal替代windows自带的命令行工具进行推送。

 源代码如下，可以一键复制。

console.log('hello amp!');
console.log('amp version is: ' + system.version());
console.log('amp platform is: ' + system.platform());
console.log('amp heapTotal is: ' + system.memory().heapTotal);
console.log('amp heapUsed is: ' + system.memory().heapUsed);


setInterval(function () {

  console.log('Hello World, time: ' + new Date());

}, 1000);

运行效果如下图所示，这样我们就不用费劲在大段的调试信息中寻找几行调试输出了。

console.log在调试js程序时是一个非常重要的方法，在代码行数比较多的程序中，可以在关键的位置添加这个方法，用来观察过程数据是否正确，从而可以帮助修改优化程序。
