随机网络，无标度网络，小世界网络以及NS小世界的性能对比matlab仿真

1.软件版本

matlab2021a

2.系统实现过程

1.随机网络（random network）

网络的场景如下所示：

 其性能指标如下：

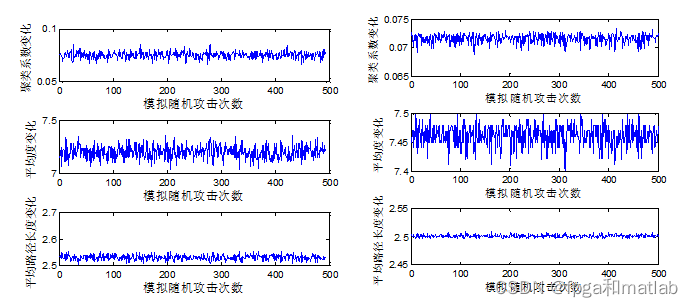

下面，通过不同的攻击类型，来判断网络的鲁棒性，仿真结果如下所示：

clc;
clear;
close all;
warning off;
addpath 'func\'
rng(1);

%产生随机网络
%Num--顶点个数，Per--连接概率，avg_length--边的平均长度
Num          = 100;
Per          = 0.036;
avg_length   = 100;
[matrix,x,y] = func_Random_network(Num,Per,avg_length);

figure;
plot(x,y,'r.','Markersize',18);
hold on;
for i=1:Num
    for j=i+1:Num
        if matrix(i,j)~=0
           plot([x(i),x(j)],[y(i),y(j)],'b--','linewidth',1);
           hold on;
        end
    end
end
hold off

%计算相应的指标
[Cc,Cc_avg]          = func_Cluster_Coeff(matrix);
disp(['聚类系数为：',num2str(Cc_avg)]);
[Dds,Dds_avg,M,P_Dds]= func_Degree_Distribution(matrix);
disp(['平均度为：',num2str(Dds_avg)]);
[Lens,Lens_avg]      = func_Path_Length(matrix);
disp(['平均路径长度为：',num2str(Lens_avg)]);



figure;
subplot(211);
bar([1:Num],Dds);
xlabel('节点编号');
ylabel('节点的度');
subplot(212);
bar([0:M],P_Dds,'r');
xlabel('节点的度');
ylabel('节点度的概率');


2.无标度网络 （scale-free network）

 其性能指标如下：

下面，通过不同的攻击类型，来判断网络的鲁棒性，仿真结果如下所示：





clc;
clear;
close all;
warning off;
addpath 'func\'
rng(1);

%产生随机网络
%Num--顶点个数，Per--连接概率，avg_length--边的平均长度
Num          = 100;
[matrix,x,y] = func_scalefree_network(Num);

figure;
plot(x,y,'r.','Markersize',18);
hold on;
for i=1:Num
    for j=i+1:Num
        if matrix(i,j)~=0
           plot([x(i),x(j)],[y(i),y(j)],'b--','linewidth',1);
           hold on;
        end
    end
end
hold off

%计算相应的指标
[Cc,Cc_avg]          = func_Cluster_Coeff(matrix);
disp(['聚类系数为：',num2str(Cc_avg)]);
[Dds,Dds_avg,M,P_Dds]= func_Degree_Distribution(matrix);
disp(['平均度为：',num2str(Dds_avg)]);
[Lens,Lens_avg]      = func_Path_Length(matrix);
disp(['平均路径长度为：',num2str(Lens_avg)]);

figure;
subplot(211);
bar([1:Num],Dds);
xlabel('节点编号');
ylabel('节点的度');
subplot(212);
bar([0:M],P_Dds,'r');
xlabel('节点的度');
ylabel('节点度的概率');



3.小世界 network

 其性能指标如下：

 下面，通过不同的攻击类型，来判断网络的鲁棒性，仿真结果如下所示：



clc;
clear;
close all;
warning off;
addpath 'func\'
rng(1);
%产生随机网络
%Num--顶点个数，Per--连接概率，avg_length--边的平均长度
Num          = 100;
K            = 3;
Per          = 0.4;
[matrix,x,y] = func_WS_network(Num,K,Per);

figure;
plot(x,y,'r.','Markersize',18);
hold on;
for i=1:Num
    for j=i+1:Num
        if matrix(i,j)~=0
           plot([x(i),x(j)],[y(i),y(j)],'b--','linewidth',1);
           hold on;
        end
    end
end
hold off

%计算相应的指标
[Cc,Cc_avg]          = func_Cluster_Coeff(matrix);
disp(['聚类系数为：',num2str(Cc_avg)]);
[Dds,Dds_avg,M,P_Dds]= func_Degree_Distribution(matrix);
disp(['平均度为：',num2str(Dds_avg)]);
[Lens,Lens_avg]      = func_Path_Length(matrix);
disp(['平均路径长度为：',num2str(Lens_avg)]);

figure;
subplot(211);
bar([1:Num],Dds);
xlabel('节点编号');
ylabel('节点的度');
subplot(212);
bar([0:M],P_Dds,'r');
xlabel('节点的度');
ylabel('节点度的概率');




4.NS小世界 network

 其性能指标如下：

下面，通过不同的攻击类型，来判断网络的鲁棒性，仿真结果如下所示：





clc;
clear;
close all;
warning off;
addpath 'func\'
rng(1);

%产生随机网络
%Num--顶点个数，Per--连接概率，avg_length--边的平均长度
Num          = 100;
K            = 2;
Per          = 0.005;
[matrix,x,y] = func_NW_network(Num,K,Per);

figure;
plot(x,y,'r.','Markersize',18);
hold on;
for i=1:Num
    for j=i+1:Num
        if matrix(i,j)~=0
           plot([x(i),x(j)],[y(i),y(j)],'b--','linewidth',1);
           hold on;
        end
    end
end
hold off

%计算相应的指标
[Cc,Cc_avg]          = func_Cluster_Coeff(matrix);
disp(['聚类系数为：',num2str(Cc_avg)]);
[Dds,Dds_avg,M,P_Dds]= func_Degree_Distribution(matrix);
disp(['平均度为：',num2str(Dds_avg)]);
[Lens,Lens_avg]      = func_Path_Length(matrix);
disp(['平均路径长度为：',num2str(Lens_avg)]);

figure;
subplot(211);
bar([1:Num],Dds);
xlabel('节点编号');
ylabel('节点的度');
subplot(212);
bar([0:M],P_Dds,'r');
xlabel('节点的度');
ylabel('节点度的概率');


%A12-27
