        polarplot函数的功能是在极坐标中绘制线条。

语法

polarplot(theta,rho)
polarplot(theta,rho,LineSpec)
polarplot(theta1,rho1,...,thetaN,rhoN)
polarplot(theta1,rho1,LineSpec1,...,thetaN,rhoN,LineSpecN)
polarplot(rho)
polarplot(rho,LineSpec)
polarplot(Z)
polarplot(Z,LineSpec)
polarplot(___,Name,Value)
polarplot(pax,___)
p = polarplot(___)

说明

        polarplot(theta,rho) 在极坐标中绘制线条，由 theta 表示弧度角，rho 表示每个点的半径值。输入必须是长度相等的向量或大小相等的矩阵。如果输入为矩阵，polarplot 将绘制 rho 的列对 theta 的列的图。也可以一个输入为向量，另一个为矩阵，但向量的长度必须与矩阵的一个维度相等。

        polarplot(theta,rho,LineSpec) 设置线条的线型、标记符号和颜色。

        polarplot(theta1,rho1,...,thetaN,rhoN) 绘制多个 rho,theta 对组。

        polarplot(theta1,rho1,LineSpec1,...,thetaN,rhoN,LineSpecN) 指定每个线条的线型、标记符号和颜色。

        polarplot(rho) 按等间距角度（介于 0 和 2π 之间）绘制 rho 中的半径值。

        polarplot(rho,LineSpec) 设置线条的线型、标记符号和颜色。

        polarplot(Z) 绘制 Z 中的复数值。

        polarplot(Z,LineSpec) 设置线条的线型、标记符号和颜色。

        polarplot(___,Name,Value) 使用一个或多个 Name,Value 对组参数指定图形线条的属性。属性设置适用于所有线条。无法使用 Name,Value 对组为不同的线条指定不同的属性值。

        polarplot(pax,___) 使用 pax 指定的 PolarAxes 对象，而不是使用当前坐标区。

        p = polarplot(___) 返回一个或多个图形线条对象。在创建图形线条对象之后使用 p 为其设置属性。有关属性列表，请参阅 Line 属性。

示例

创建极坐标图

        在极坐标中绘制线条。

theta = 0:0.01:2*pi;
rho = sin(2*theta).*cos(2*theta);
polarplot(theta,rho)

        如图所示：

绘图之前从度转换为弧度

        创建要绘图的数据。

theta = linspace(0,360,50);
rho = 0.005*theta/10;

        将 theta 中的值从度转换为弧度。然后在极坐标中绘制数据。

theta_radians = deg2rad(theta);
polarplot(theta_radians,rho)

        如图所示：

在极坐标中绘制多个线条

        在极坐标中绘制两个线条。第二个线条使用虚线。

theta = linspace(0,6*pi);
rho1 = theta/10;
polarplot(theta,rho1)

rho2 = theta/12;
hold on
polarplot(theta,rho2,'--')
hold off

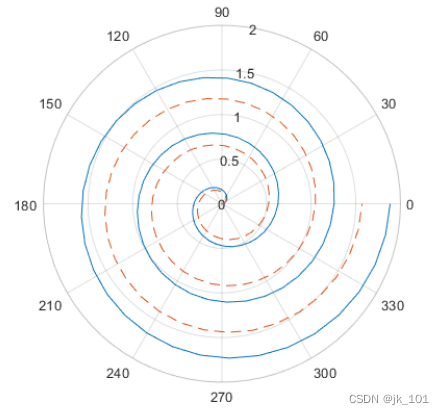

        如图所示：

按等间距角度绘制半径值

        只指定半径值，不指定角度值。polarplot 将按照等间距角度（从 0 到 2π）绘制半径值。在每个数据点处显示一个圆形标记。

rho = 10:5:70;
polarplot(rho,'-o')

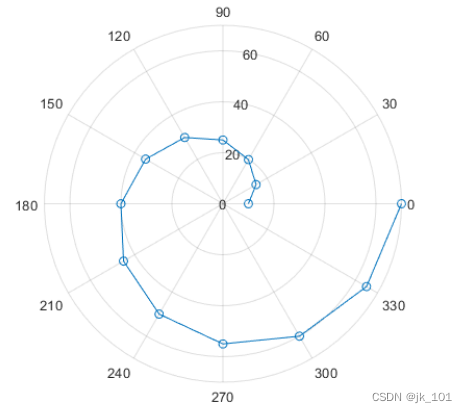

        如图所示：

绘制负半径值

        使用负半径值创建极坐标图。默认情况下，polarplot 会将负值反射穿过原点。

theta = linspace(0,2*pi);
rho = sin(theta);
polarplot(theta,rho)

        如图所示：

更改 r 轴的范围，使其从 -1 到 1。

rlim([-1 1])

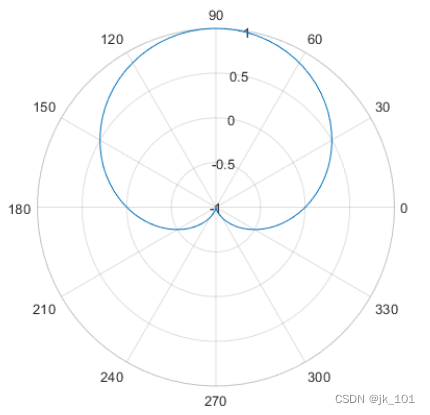

        如图所示：

指定极坐标图的线条颜色

        使用带有圆形标记的红色线条创建一个极坐标图。

theta = linspace(0,2*pi,25);
rho = 2*theta;
polarplot(theta,rho,'r-o')

        如图所示：

创建后指定线条颜色

        创建一个极坐标图并返回图形线条对象。

theta = linspace(0,2*pi,25);
rho = 2*theta;
p = polarplot(theta,rho);

        如图所示：

        更改线条颜色和宽度并添加标记。

p.Color = 'magenta';
p.Marker = 'square';
p.MarkerSize = 8;

        如图所示：

使用复数值创建极坐标图

        在极坐标中绘制复数值。在每个点处显示标记，标记间无连接线。

Z = [2+3i 2 -1+4i 3-4i 5+2i -4-2i -2+3i -2 -3i 3i-2i];
polarplot(Z,'*')

        如图所示：

theta - 角度值

        角度值，指定为向量或矩阵。指定弧度值。要将数据从度转换为弧度，请使用 deg2rad。

        要更改 theta 轴的范围，请使用 thetalim。

rho - 半径值

        半径值，指定为向量或矩阵。默认情况下，负值将反射穿过原点。点的反射通过取其半径的绝对值并将其角度增加 180 度来实现。

        要更改 r 轴的范围，请使用 rlim。

Z - 复数值

        复数值，指定为向量或矩阵，每个元素的形式为或x+iy，其中：

• rho = sqrt(x^2+y^2)

• theta = atan(y/x)

LineSpec - 线型、标记和颜色

        线型、标记和颜色，指定为包含符号的字符向量或字符串。符号可以按任意顺序显示。您不需要同时指定所有三个特征（线型、标记和颜色）。例如，如果忽略线型，只指定标记，则绘图只显示标记，不显示线条。

线型	说明	表示的线条
'-'	实线
'--'	虚线
':'	点线
'-.'	点划线

标记	说明	生成的标记
'o'	圆圈
'+'	加号
'*'	星号
'.'	点
'x'	叉号
'_'	水平线条
'|'	垂直线条
's'	方形
'd'	菱形
'^'	上三角
'v'	下三角
'>'	右三角
'<'	左三角
'p'	五角形
'h'	六角形

颜色名称	短名称	RGB 三元组	外观
'red'	'r'	[1 0 0]
'green'	'g'	[0 1 0]
'blue'	'b'	[0 0 1]
'cyan'	'c'	[0 1 1]
'magenta'	'm'	[1 0 1]
'yellow'	'y'	[1 1 0]
'black'	'k'	[0 0 0]
'white'	'w'	[1 1 1]

pax - PolarAxes 对象

        PolarAxes 对象。可以通过设置 PolarAxes 对象的属性来修改其外观和行为。

提示

• ​要将数据从度转换为弧度，请使用 deg2rad。要将数据从弧度转换为度，请使用 rad2deg。​

• ​可以修改极坐标区属性以自定义图表。有关属性列表，可参考 PolarAxes 属性。

• 要在极坐标区中绘制其他数据，请使用 hold on 命令。但是，不能在极坐标图中绘制需要笛卡尔坐标区的数据。
