【RISC-V】risc-v架构学习笔记（架构初学）

Register

介绍

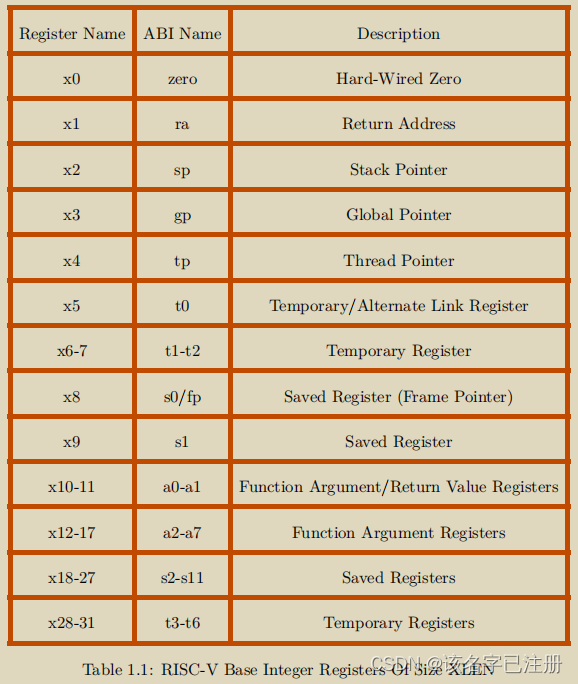

RISC-V架构提供31个用户可修改的通用(基本)寄存器，即x1到x31，以及一个额外的只读寄存器x0，硬连接到0。x0寄存器的一个常见用途是帮助将其他寄存器初始化为零。
共有31个通用寄存器。

其中7个是临时寄存器(t0t6)。

a0a7用于函数参数。s0s11用于保存寄存器或函数定义内。

一个堆栈指针，一个全局指针和一个线程指针寄存器。

一个返回地址寄存器(x1)，用于存储函数调用的返回地址。

一个程序计数器(pc)。PC保存着当前指令的地址。

所有寄存器都可以作为通用寄存器使用

Stack Pointer Register（SP）

在RISC-V体系结构中，x2寄存器被用作栈指针(sp)，并保存栈的基址。此外，栈基址必须对齐到4个字节。如果不这样做，可能会出现加载/存储对齐错误。

Global Pointer Register（GP）

RISC-V使用x3 (gp)寄存器将所有全局变量放置在指定的特定区域。x3寄存器将保存全局变量所在位置的基址。

Thread Pointer Register（TP）

在多线程应用程序中，每个线程可能有自己的私有变量集，称为“线程特定变量”。这组变量将由寄存器x4 (tp)指向。
因此，每个线程在其x4寄存器中都有一个不同的值。

Return Address Register（RA）

x1 (ra)寄存器用于保存子程序的返回地址。在执行子程序调用之前，x1设置为子程序的返回地址，通常为“pc + 4”。标准的软件调用约定使用x1 (ra)寄存器来保存函数调用的返回地址。

Argument Register（参数寄存器）

在RISC-V中，8个参数寄存器，即x10x17（对应a0a7）用于在子程序中传递参数。
在子程序调用之前，子程序的参数被复制到参数寄存器。在参数数量超过8的情况下使用栈。

Temporary Register（临时寄存器）

临时寄存器用于在指令执行期间保存中间值。在RISC-V中有7个临时寄存器(t0t6)。

Privilege mode

risc-v架构将特权等级分为三个M、S、U。
User Mode：简称U 通常运行应用程序
Supervisor Mode：简称S 通常运行操作系统
Machine Mode：简称M 用于管理安全执行环境，最高权限，必选，其他两种模式都是可选的。

三种模式可以互相切换

Control and Status Registers (CSRs)

Registers

CSR寄存器非常多，下图为一些经常使用到的寄存器

MSTATUS（Machine Status Register）

Machine Status Register(MSTATUS)寄存器详细描述了机器的状态，并帮助控制机器的状态。mstatus寄存器有几个位来控制机器的不同状态。
](https://img-blog.csdnimg.cn/9f13268940924d19a647e48642e09384.png)

MSTATUS包含许多可以读取和更新的字段。通过修改这些字段，软件可以做一些事情，比如启用/禁用中断和更改虚拟内存模型等。
mstatus.MIE：Machine- Mode interrupt enable，机器模式全局中断使能位
mstatus.SIE： Supervisor-Mode interrupt enable，管理员模式全局中断使能位
x IE：=1则使能全局中断，=0则关闭全局中断，其只能控制小于或等于x模式下的中断，比如SIE=0，M模式下的中断不受其影响。
mstatus.MPIE：Machine- Mode previous interrupt enable，机器模式先前中断使能位
mstatus.SPIE：Supervisor-Mode previous interrupt enable，管理员模式先前中断使能位
x PIE：保存在trap之前interrupt-enable（x IE）位的值。
mstatus.MPP：Machine- Mode previous privilege，机器模式先前特权模式
mstatus.SPP：Supervisor- Mode previous privilege，管理员模式先前特权模式
x PP：保存trap之前的特权模式。xPP字段只能持有最多x的特权模式，因此MPP是2位宽，SPP是1位宽。
mstatus.MPRV：MPRV (Modify PRiVilege)位修改有效特权模式，即加载和存储执行时的特权级别。当MPRV=0时，使用当前特权模式的转换和保护机制，加载和存储行为正常。当MPRV=1时，加载和存储内存地址被转换和保护，并应用字节顺序，就好像当前特权模式被设置为MPP。指令地址转换和保护不受MPRV设置的影响。如果不支持U-mode，则MPRV为只读0。
当使用mret从trap中返回。会根据MPP的值来确定返回的新的特权模式，然后硬件改写mstatus中的MPP=0，MIE=MPIE，MPIE=进trap前的MIE，并设置PC=MEPC。

MCAUSE（Machine Cause Register）

Machine Cause Register寄存器是一个mxlen位的读写寄存器。当一个trap被带入m模式时，mcause被硬件写入一个代码，指示导致该trap的事件。如果trap是由中断引起的，则设置mcause寄存器中的中断bit位。

MTVEC（Machine Trap Vector Base Address register）

MTVEC用于存储Trap处理程序的地址。就是存储中断向量表的基地址。


当MODE=Direct时，所有进入机器模式的trap都会导致pc被设置为BASE字段中的地址。当MODE= vector时，所有进入机器模式的同步异常都会导致pc被设置为BASE字段中的地址，而异步中断会导致pc被设置为BASE字段中的地址加上中断cause数的四倍。

MEPC（Machine Exception Program Counter）

它保存导致trap的指令的地址。

MIE（Machine Interrupt Enable Register）

中断使能寄存器，区别于mstatus.MIE作为全局控制，MIE是局部控制。

MEIE：M模式外部中断使能位
SEIE：S模式外部中断使能位
MTIE：M模式timer中断使能位
STIE：S模式外部中断使能位
MSIE：M模式软中断使能位
SSIE：S模式软中断使能位

MIP（Machine Interrupt Pending Register ）

中断挂起寄存器，包含关于挂起中断的信息。
我的理解：当正在处理一个中断，并且mie关掉中断时，同时设置了mip，此时产生了另一个中断则其会被pending，则MIP里对应的中断信息会被记录。

MEIP：M模式外部中断挂起位
SEIP：S模式外部中断挂起位
MTIP：M模式timer中断挂起位
STIP：S模式外部中断挂起位
MSIP：M模式软中断挂起位
SSIP：S模式软中断挂起位

MSCRATCH

mscratch 寄存器用于机器模式下的程序临时保存某些数据。mscratch 寄存器可以提供一
种快速的保存和恢复机制。譬如，在进入机器模式的异常处理程序后，将应用程序的某个通
用寄存器的值临时存入 mscratch 寄存器中，然后在退出异常处理程序之前，将 mscratch 寄
存器中的值读出恢复至通用寄存器。

CSR Instructions

Register to Register instructions

在系统的两个寄存器上执行指定的操作，并将结果留在指定的寄存器中。

CSRRC

CSRRC：CSR Read and Clear Bits，用于清除CSR。
将之前CSR的值复制到目的寄存器，然后将CSR的一些选定位清除为0，rs1的值作为位掩码，用于选择CSR中哪些位需要清除（逻辑与 and）。
例子：
csrrc x1, mcause, x2 将之前的mcause读取到x1，并与x2逻辑与

CSRR

CSRR：CSR Read，用于读取CSR。
CSRR指令用于读取CSR的值。将CSR的前一个值复制到目标寄存器。这是一个原子读取操作。
例子：
csrr x1, mtvec 读取mtvec到x1

CSRRW

CSRRW：CSR Read and Write，用于读写CSR。
将CSR的前一个值复制到目标寄存器，源寄存器的值(rs1)被复制到CSR，这是一个原子写操作。要读取CSR而不写入它，源寄存器(rs1)可以指定为x0。要编写CSR而不读取它，目标寄存器(rd)可以指定为x0。这是一个原子操作。
简单来说就是rd是读CSR到rd中，rs1是将rs1的值写入到CSR。
例子：
csrrw x0, mtvec, x1 将x1中的值写入mtvec

csrrw x1, mtvec, x0 读取mtvec到x1
csrrw x1, mtvec, x2 读取之前mtvec到x1，将x2写入mtvec

CSRRS

CSRRS：CSR Read and Set Bits，用于设置CSR的位。
将CSR之前的值复制到目标寄存器，然后将CSR的某些位设置为0，rs1中的值用作位掩码，用于选择在CSR中设置哪些位（逻辑或 or）。
例子：
csrrs x1, mstatus, x2 读取mstatus到x1，并与x2逻辑或

Immediate Instructions

CSRRCI

CSRRCI：CSR Read and Clear Immediate
将之前CSR的值复制到目的寄存器，然后将立即数与CSR进行逻辑与操作，清除CSR指定的位。
例子：
csrrci x1, mie, 3 保存mie的值到x1中，并将mie与3按位与

其他的寄存器与上述寄存器到寄存器的指令同理

Trap

Exception

异常通常是同步的，并且总是与程序集指令相关联。异常可能在指令执行的任何阶段出现。例如，在指令解码阶段，硬件可能会检测到一个错误的操作码字段。这将触发一个“非法指令”异常。当异常发生时，硬件用相应的异常代码设置mcause寄存器。
pc被设置为trap处理程序的基地地址。异常代码有助于识别异常的类型。在RISC-V中可能的异常列在表中
Illegal instruction （非法指令异常）：当程序试图执行任何非法指令时，会发生异常。例如，试图写入只读CSR寄存器将产生非法指令异常。
Instruction/Load/Store address misaligned （指令地址错位异常）：当程序试图执行无条件跳转或执行目标地址不是4字节对齐的分支时，会发生异常。例如，执行一个起始地址为0x80000001的程序。这将在无条件跳转时生成一个指令地址错位异常。
Instruction/Load/Store access fault （访问异常）：当程序试图执行加载指令以访问来自未对齐地址或非4字节对齐的地址的数据时，会发生异常。例如，试图访问一个数据段而没有正确对齐，就会导致这个异常。
Environment call （环境调用异常）：当程序执行系统调用时发生此异常。需要使用RISC-V的ecall调用指令。调用指令还可以用于从低权限模式切换到高权限模式。指令：ecall
Break point ：当程序执行程序中设置的断点以进入调试模式时，会发生异常。

Handle Exception

一旦发生异常，处理器将停止执行并将控制传递给trap处理程序。
在此过程中，处理器特权被设置为Machine模式，处理器使用异常代码设置mcause寄存器。mepc设置为发生异常前指令所在的pc。所有异常都首先出现在机器模式trap处理程序中。这适用于来自不同特权级别的异常。机器模式trap处理程序在机器模式中执行。在trap处理程序中，首先寄存器的上下文被保存在栈中。然后处理trap。在此之后，栈中保存的上下文将被恢复。通过这种方式，可以在不给执行流造成太多麻烦的情况下处理trap。

硬件如何跳转到trap处理程序 这是通过使用trap处理程序的物理地址设置mtvec寄存器来建立的。通常将mtvec中的值称为“Trap entry”。

我们有时可能不希望在Machine Mode中处理异常。我们可能想把它弄进去
管理员模式甚至用户模式。因此，可以将一些或所有trap“delegate”委托给较低的特权级别。

MRET：机器模式Trap处理程序返回(MRET)用于从正在机器模式中执行的Trap处理程序返回。
一旦trap服务和保存的上下文被恢复。可以调用mret指令。
这条指令基本上是告诉处理器将控制权传递回mepc寄存器中的地址。来自较低特权级别的异常。MRET指令将控制转移到该特权级别。状态寄存器的MPP字段将被引用，以确定返回到哪个模式(m, s，或u)。返回将通过将保存的程序计数器从mepc复制到程序计数器(pc)来实现。

Exception Registers

mie、mstatus、mepc、mtvec、mcause等。参考CSR章节。

Interrupt

中断是由外部源触发的异步事件。处理器可能倾向于处理或忽略中断。中断可以是软件中断，也可以是硬件中断。在RISC-V中断中，分为定时器中断（Timer Interrupts）、软件中断（Software Interrupts）和外部中断（External Interrupts）。外部中断也称为全局中断。定时器中断在core中处理。软件中断是处理器内部（核间中断）的，外部中断由PLIC模块处理。在本章中，我们将学习如何在RISC-V中处理定时器和外部中断。

Timer Interrupts

当一个单独的定时器电路指示一个预定的间隔已经结束时，timer interrupt就会产生。将中断当前正在执行的代码。定时器中断由操作系统处理，操作系统使用它们来实现时间片多线程。
mtime Register
是一个同步计数器。它从处理器上电开始运行，并以滴答数提供当前的实时时间。
mtimecmp Register
这个寄存器用于存储计时器中断将要发生的时间。
mtimecmp的值与mtime进行比较。当mtime值大于mtimecmp时，发生定时器中断。mtime和mtimecmp寄存器都是64位内存映射寄存器。

External Interrupts

External Interrupts外部中断来自处理器外部，这种中断是异步的，由外部源通过硬件产生，由处理器处理。例如，在嵌入式过程控制系统中使用的RISC-V处理器可能会接收来自各种要求采取适当行动的传感器的外部中断。这些中断由平台级中断控制器(PLIC)处理。PLIC的中断源是连接到SoC (IO, UART, SPI等)的设备。根据RISC-V规范，这些被称为全局中断源，每个中断源被PLIC优先排序并路由到核心。

Software Interrupts

Software Interrupts软中断是由在机器状态字中设置一个位引起的。在多核芯片中，运行在一个核上的线程需要向另一个核发送中断信号。
