基于 FPGA 按键控制呼吸灯原理、仿真及验证全过程
2022-07-27 09:17:00 【可乐有点好喝】
目录
内容简介：基于FPGA实现两个按键控制不同频率的呼吸灯，按键①按下后，1秒钟频率的呼吸灯亮灭；按键②按下后，3秒钟频率的呼吸灯亮灭
说明：本文中按键的使用涉及到按键消抖的原理，关于按键消抖的原理，本文不再赘述，可以参考博客：【入门学习一】基于 FPGA 使用 Verilog 实现按键点灯代码及原理讲解
一、呼吸灯原理
- 本文呼吸灯主要采用 PWM 脉冲宽度调制的方式实现，而蜂鸣器就可以采用 PWM 方式实现，可以参考博客：【入门学习二】基于 FPGA 使用 Verilog 实现蜂鸣器响动的代码及原理讲解
- 文章末尾有 FPGA 开发板上实现的效果，可以事先看看
- 通过让 LED 输出如下图所示的波形即可实现呼吸灯的效果
- 灭—>亮的过程中，初始状态的一个区间全是低电平，也就是LED不亮，随着时间的推移，高电平的持续时间不断在增加，而低电平的持续时间不断的减少，最后的一个区间全为高电平，这样就可以实现从灭到亮的一个呼吸效果
亮—>灭的过程中，初始状态的一个区间全是高电平，也就是LED亮，随着时间的推移，低电平的持续时间不断在增加，而高电平的持续时间不断的减少，最后的一个区间全为低电平，这样就可以实现从亮到灭的一个呼吸效果
- 这里可以通过两个计数器 cnt_0、cnt_1 来实现上面图所示的效果
- cnt_0：用来计数 1 秒所需的时钟周期数，FPGA 开发板晶振为 50 MHz 频率，所以可以计算得出
一个时钟周期时长 = 1 秒 50 M H z = 1 秒 50 _ 000 _ 000 H z = 20 n s （纳秒） 1 秒对应的时钟周期数 = 1 s 20 n s = 1 _ 000 _ 000 _ 000 n s 20 n s = 50 _ 000 _ 000 个时钟周期 一个时钟周期时长=\frac{1秒}{50MHz}=\frac{1秒}{50\_000\_000Hz}=20ns（纳秒）\\ 1秒对应的时钟周期数=\frac{1s}{20ns}=\frac{1\_000\_000\_000ns}{20ns}=50\_000\_000个时钟周期 一个时钟周期时长=50MHz1秒=50_000_000Hz1秒=20ns（纳秒）1秒对应的时钟周期数=20ns1s=20ns1_000_000_000ns=50_000_000个时钟周期
我们让 cnt_0 累加 50_000_000 次就达到计数 1 秒的效果，累加值为 1 个时钟周期
cnt_1：在一个小区间中从 100_000 开始累加，累加值为 100_000 个时钟周期，最大值也是 50_000_000
这里的 100_000 累加值可以自己设置，如果设得比较小，那么 LED 输出波形就比较稀疏，会出现闪烁的现象，如果设置得比较大，那么 LED 输出波形会比较稠密一些 - 这两个计数器之间，互不干扰！
- 如何实现上图中的波形效果？？？
- 有了这两个计数器，就可以实现啦
- 左边灭—>亮的过程我们就可以让 cnt_1 <= cnt_0 时，LED 输出高电平，不满足条件则输出低电平
- 右边亮—>灭的过程我们就可以让 cnt_1 > cnt_0 时，LED 输出高电平，不满足条件则输出低电平
- 这里会发现一个小问题，就是右边的为什么没有等于 “ = ”，这里我亲测了的，当等于时，波形输出就不会那么整齐，但是大体上不怎么影响呼吸灯的效果
二、系统设计
2.1 系统框架图
- 如下所示：
- 这里我们采用三个模块，一个按键模块，一个 LED 模块，一个顶层模块，顶层模块调用按键模块和 LED 模块
- 这里的按键模块有现成的，就是我的另外一篇博客：【入门学习一】基于 FPGA 使用 Verilog 实现按键点灯代码及原理讲解
- 其中详细讲解了按键消抖的原理，但由于我们这里使用的两个按键，所以是在这篇博客的基础上增加了位宽，仅此而已，但后面还是会贴上代码的
2.2 信号定义
- 信号定义如下：
2.3 波形分析

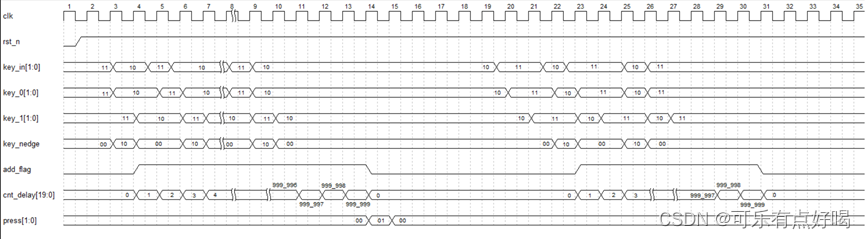

- 按键模块波形：
其中 key_in 为按键输入信号，key_0 和 key_1 配合为打拍器，用于检测 key_in 下降沿，然后 add_flag 使能信号拉高，计数器 cnt_delay 开始计数，计数到最大值时，输出一个矩形脉冲信号 press - LED 模块波形：
当 press 信号来到后，设置 MAX_S 最大值，当 MAX_S 有值后，计数器开始计数，cnt_0 从 0 开始计数，计数到 50_000_000 个时钟周期后，再初始化重新开始计数，而 cnt_1 以 100_000 个时钟周期为单位进行计数，而这样就可以使用 cnt_0 与 cnt_1 进行比较，得到最上面图所示的波形了，然后再赋值给 LED 即可，当 cnt_0 计数到最大值后 led_flag 取反，当 led_flag 为 0 时，就是呼吸灯由灭到亮的过程，当 led_flag 为 1 时，就是呼吸灯由亮到灭的过程
三、代码实现
3.1 顶层模块
- 以下代码我就不详细讲解具体逻辑流程了，也比较简单，逐句阅读，逐句理解就可以了
- 注意事项：在代码中模块名后面添加了全局参数，不建议删除，因为后面仿真时调用模块需要改变全局参数的值
- 文件名：key_led_top.v
/*========================================*\ filename : key_led_top.v description : 按键控制呼吸灯顶层模块 up file : reversion : v1.0:2022-7-23 13:32:26 author : 张某某 \*========================================*/
module key_led_top #(parameter MS_20 = 20'd1000_000,
S_1 = 28'd50_000_000,
S_3 = 28'd150_000_000,
LED_HZ = 28'd100_000)(
input clk , // 系统时钟50MHz
input rst_n , // 复位信号
input [1:0] key_in , // 按键输入
output [3:0] led // LED灯输出
);
// 信号定义
wire [1:0] press ; // 连接press信号
// 模块调用
// 按键模块
key_filter #(.MS_20(MS_20)) U_key_filter(
/*input */ .clk (clk ),
/*input */ .rst_n (rst_n ),
/*input [1:0]*/ .key_in (key_in ),
/*output reg [1:0]*/ .press (press )
);
// LED模块调用
breathe_led #(.S_1(S_1), .S_3(S_3), .LED_HZ(LED_HZ)) U_breathe_led(
/*input */ .clk (clk ),
/*input */ .rst_n (rst_n ),
/*input [1:0]*/ .press (press ),
/*output reg [3:0]*/ .led (led )
);
endmodule
3.2 按键消抖模块
- 文件名：key_filter.v
/*========================================*\ filename : key_filter.v description : 按键消抖 up file : key_led_top.v reversion : v1.0:2022-7-23 13:26:58 author : 张某某 \*========================================*/
module key_filter #(parameter MS_20 = 20'd1000_000)(
input clk , // 50MHz时钟信号
input rst_n , // 复位按键信号输入
input [1:0] key_in , // 按键输入
output reg [1:0] press // 按键使能信号输出
);
// 信号定义
reg [ 1:0] key_0 ; // key_in现态
reg [ 1:0] key_1 ; // key_in次态
wire [ 1:0] key_nedge ; // key_in下降沿使能信号
reg add_flag ; // 计数使能信号
reg [19:0] cnt_delay ; // 延时计数器
// 模块功能
// key_0、key_1：打拍器
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
key_0 <= 'b1;
key_1 <= 'b1;
end
else begin
key_0 <= key_in;
key_1 <= key_0;
end
end
// key_nedge：检测下降沿
assign key_nedge = ~key_0 & key_1;
// add_flag：计数使能信号，高电平计数，低电平不计数
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
add_flag <= 'b0;
end
else if (key_nedge) begin // key_in下降沿到来，则使能信号拉高
add_flag <= 'b1;
end
else if (cnt_delay >= MS_20 - 1) begin // 计数器计满，则使能信号拉低
add_flag <= 'b0;
end
else begin
add_flag <= add_flag;
end
end
// cnt_delay：计数20ms
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
cnt_delay <= 20'd0;
end
else if (add_flag) begin // 使能信号高电平时，则开始计数
if (cnt_delay >= MS_20 - 1) begin // 计数器计满后清零
cnt_delay <= 20'd0;
end
else begin // 未达到最大值，则累加
cnt_delay <= cnt_delay + 1;
end
end
else begin
cnt_delay <= 20'd0;
end
end
// press：输出一个时钟周期的矩形脉冲信号
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
press <= 2'b0;
end
else if (cnt_delay >= MS_20 - 1) begin // 计数到最大值后，输出脉冲信号
press <= ~key_in;
end
else begin
press <= 2'b0;
end
end
endmodule
3.3 呼吸灯模块
- 文件名：breathe_led.v
/*========================================*\ filename : breathe_led.v description : 呼吸灯模块 up file : key_led_top.v reversion : v2.0:2022-7-24 15:06:46 author : 张某某 \*========================================*/
module breathe_led #(parameter S_1 = 28'd50_000_000,
S_3 = 28'd150_000_000,
LED_HZ = 28'd100_000)(
input clk , // 系统时钟50MHz
input rst_n , // 复位信号
input [1:0] press , // 按键按下的使能信号
output reg [3:0] led // 输出LED
);
// 信号定义
reg [27:0] MAX_S ; // 最大时钟周期数，1秒或3秒
reg [27:0] cnt_0 ; // 以1个时钟周期为单位进行累加，计满MAX_S个时钟周期
reg [27:0] cnt_1 ; // 以LED_HZ个时钟周期为单位进行累加，计满MAX_S个时钟周期
reg led_flag ; // LED亮灭使能信号：0为灭到亮，1为亮到灭
// 逻辑描述
// MAX_S：根据按键输入选择计数最大值
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
MAX_S <= 28'd0;
end
else begin
case (press)
2'd1 : MAX_S <= S_1; // 设置计数1秒最大值：50_000_000
2'd2 : MAX_S <= S_3; // 设置计数3秒最大值：150_000_000
//2'd3 :
default: MAX_S <= MAX_S;
endcase
end
end
// cnt_0：以1个时钟周期为单位进行累加，计满MAX_S个时钟周期
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
cnt_0 <= 28'd0;
end
else if (cnt_0 >= MAX_S) begin
cnt_0 <= 28'd1;
end
else begin
cnt_0 <= cnt_0 + 28'd1;
end
end
// cnt_1：以100_000个时钟周期为单位进行累加，计满MAX_S个时钟周期
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
cnt_1 <= 28'd10;
end
else if (cnt_1 >= MAX_S) begin
cnt_1 <= LED_HZ;
end
else begin
cnt_1 <= cnt_1 + LED_HZ;
end
end
// led_flag：LED亮灭使能信号：0为灭到亮，1为亮到灭
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
led_flag <= 1'b0;
end
else if (MAX_S && cnt_0 >= MAX_S) begin // 使能信号取反
led_flag <= ~led_flag;
end
else begin
led_flag <= led_flag;
end
end
// led：LED灯输出呼吸灯波形
always @(*) begin
if(led_flag) begin // 亮--->灭
if (cnt_1 > cnt_0) begin
led = 4'b1111;
end
else begin
led = 4'b0000;
end
end
else begin // 灭--->亮
if (cnt_1 <= cnt_0) begin
led = 4'b1111;
end
else begin
led = 4'b0000;
end
end
end
endmodule
四、仿真流程
4.1 仿真代码
- 自己新建一个工程，然后将上面三个模块代码添加到工程中
- 然后再新建一个 .v 文件，复制粘贴以下仿真代码，也是 Verilog HDL 文件
- 文件名：tb_key_led_top.v
/*========================================*\ filename : tb_key_led_top.v description : 按键控制呼吸灯仿真文件 up file : reversion : v1.0:2022-7-23 15:57:23 author : 张某某 \*========================================*/
`timescale 1ns/1ns
module tb_key_led_top;
// 激励信号
reg tb_clk ;
reg tb_rst_n ;
reg [1:0] tb_key_in ;
// 观测信号
wire [3:0] tb_led ;
// 模块调用
// 为了仿真更快一点，每一个参数我都将其抹了四个零
key_led_top #(.MS_20(20'd100),
.S_1(28'd50_00),
.S_3(28'd150_00),
.LED_HZ(28'd10)) U_key_led_top(
/*input */ .clk (tb_clk ),
/*input */ .rst_n (tb_rst_n ),
/*input [1:0]*/ .key_in (tb_key_in ),
/*output [3:0]*/ .led (tb_led )
);
// 系统初始化
// 时钟信号生成
initial tb_clk = 1'b0;
always #10 tb_clk = ~tb_clk;
// 系统初始化
initial begin
// 复位信号、按键信号初始化
tb_rst_n = 1'b0;
tb_key_in = 2'b11;
#(10) tb_rst_n = 1'b1;
#(100) tb_key_in = 2'b10;
#(200 * 20) tb_key_in = 2'b11;
// 循环10次延时40000ns
repeat(10) begin
#(40000);
end
// 停止仿真
$stop(2);
end
endmodule
4.2 仿真流程
- 仿真流程可以参考博客：Quartus 与 ModelSim 联合仿真详细步骤
- 可以看到三个模块文件在 rtl 文件夹下，仿真文件在 tb 下，这个没什么影响，自己也可以放在一个文件夹下
- 仿真不用综合（也就是编译 debug 的意思），我这里左下角显示绿色√，是因为之前做的过程中综合的，当然想综合也可以，现在直接设置一些相关的仿真就行

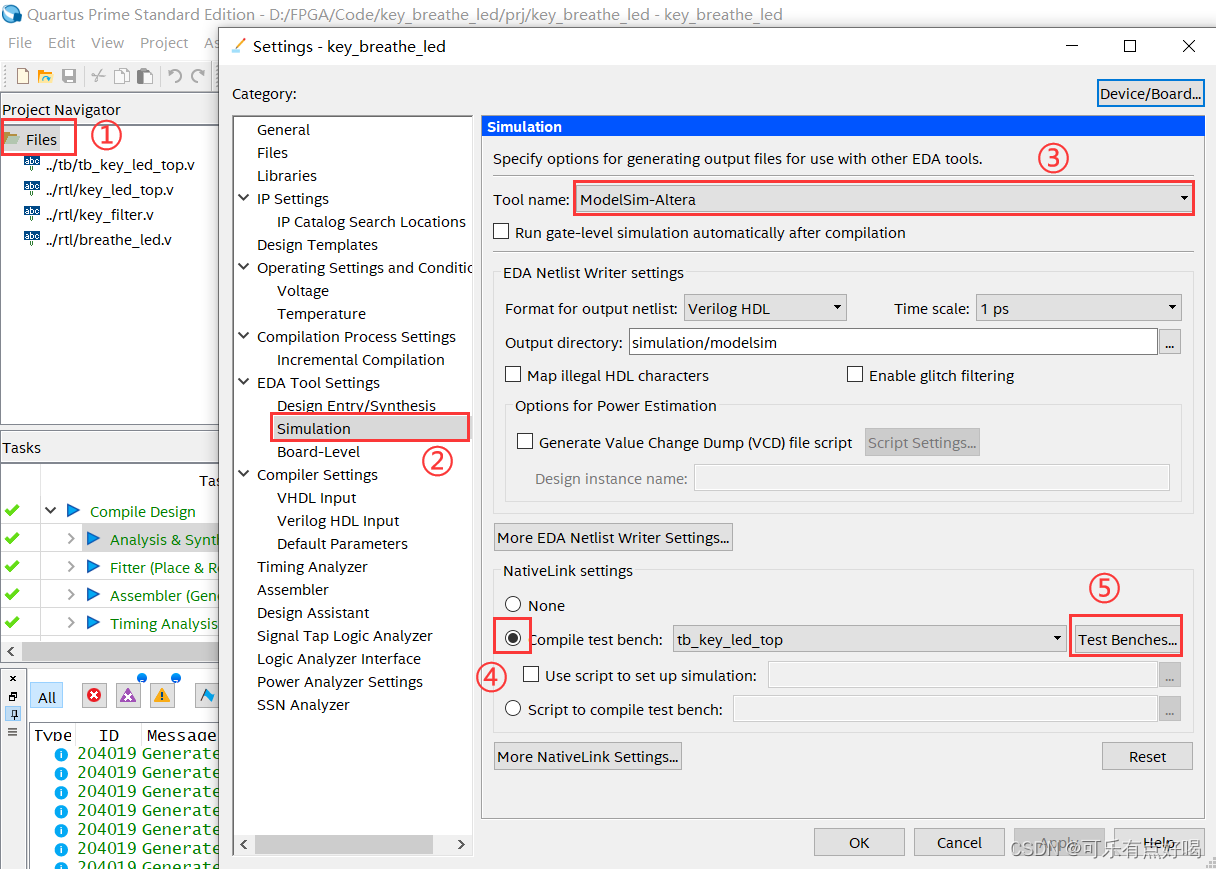

- 双击【Files】，点击【Simulation】，选择安装的仿真工具，然后勾选【Compile test bench】，再点击【Test Benches…】
- 这里我之前添加过了的，所以会有一个 test bench，新打开的设置是空白的，需要点击【New…】

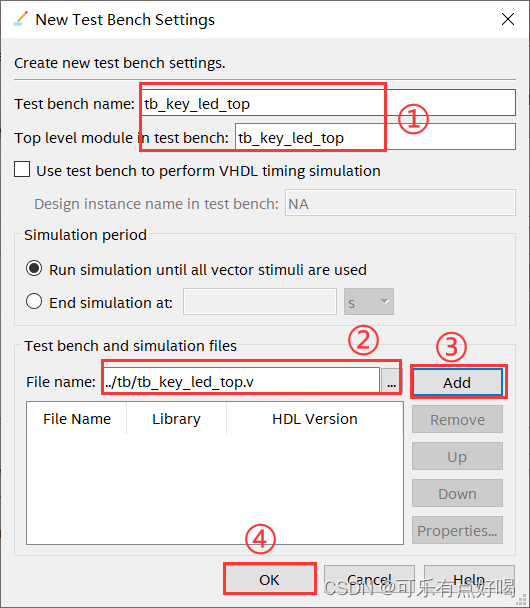

- 输入 test bench 的名称，要与仿真文件名一模一样，否则找不到文件，然后下面选择仿真文件 tb_key_led_top.v，再点击【Add】，最后一直点击【OK】即可设置完成
- 点击【RTL Simulation】开始仿真
- Quartus 可以将这个 RTL Simulation 按钮设置成快捷键，参考博客：Quartus 在工具栏设置功能快捷方式
- 在【sim】窗口内，可以将按键模块和呼吸灯模块添加到 Wave 窗口中观测它们内部信号的波形图
- 可以看到我的 ModelSim 工具栏只有一行，比较简洁，其实是有很多东西用不上的，可以参考博客进行设置：ModelSim 相关实用设置
- 看下图理解波形窗口

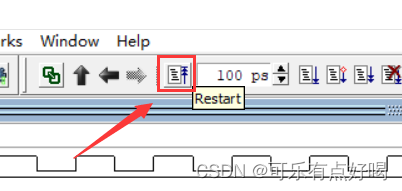

- 点击【Restart】按钮清除之前的仿真数据，弹窗点击【OK】
- 点击【Run -All】开始仿真

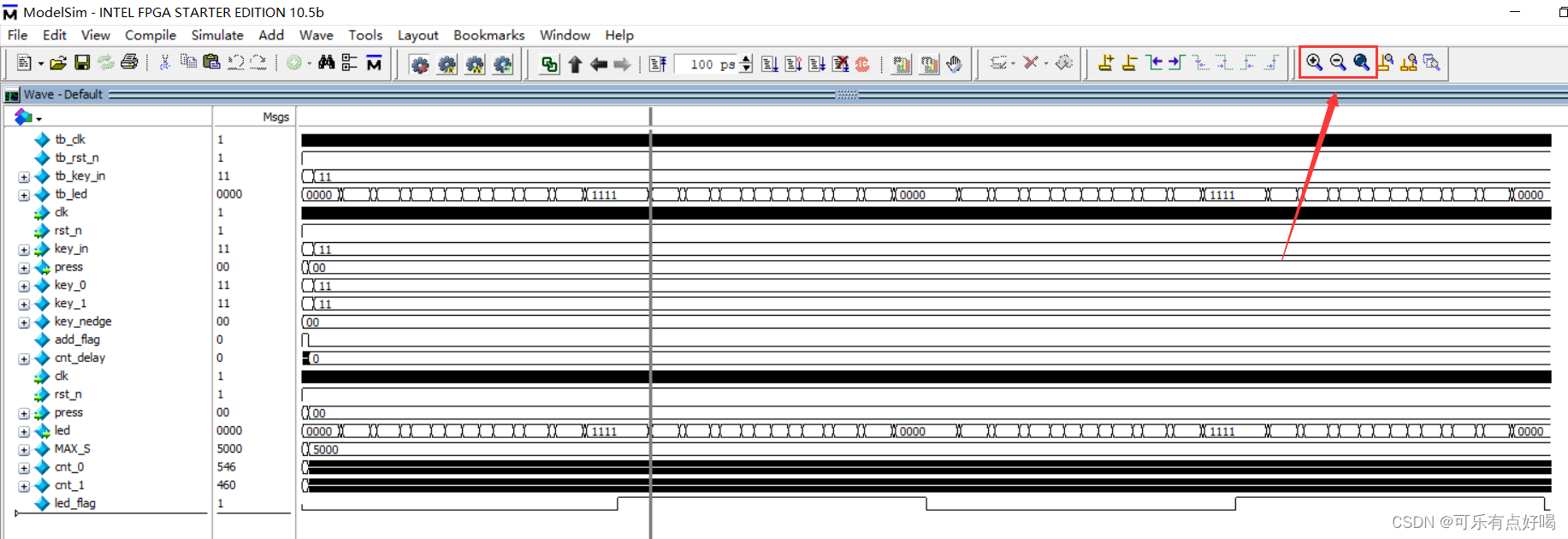

- 这三个放大镜放大/缩小波形图，先点黑色那个，这个窗口就充满整个的波形图
4.3 仿真结果

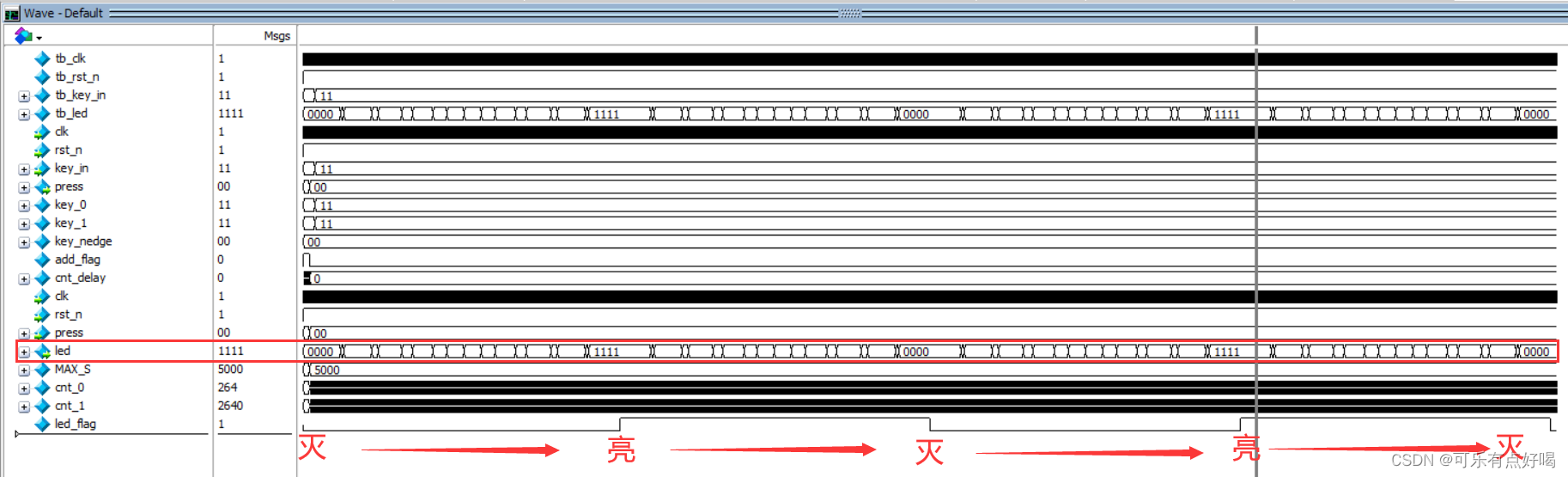

- 可以看到使能信号周期性亮灭，LED 的波形很明显可以看到两个高低电平的宽度不停再变化
- cnt_1 计数器如下所示：

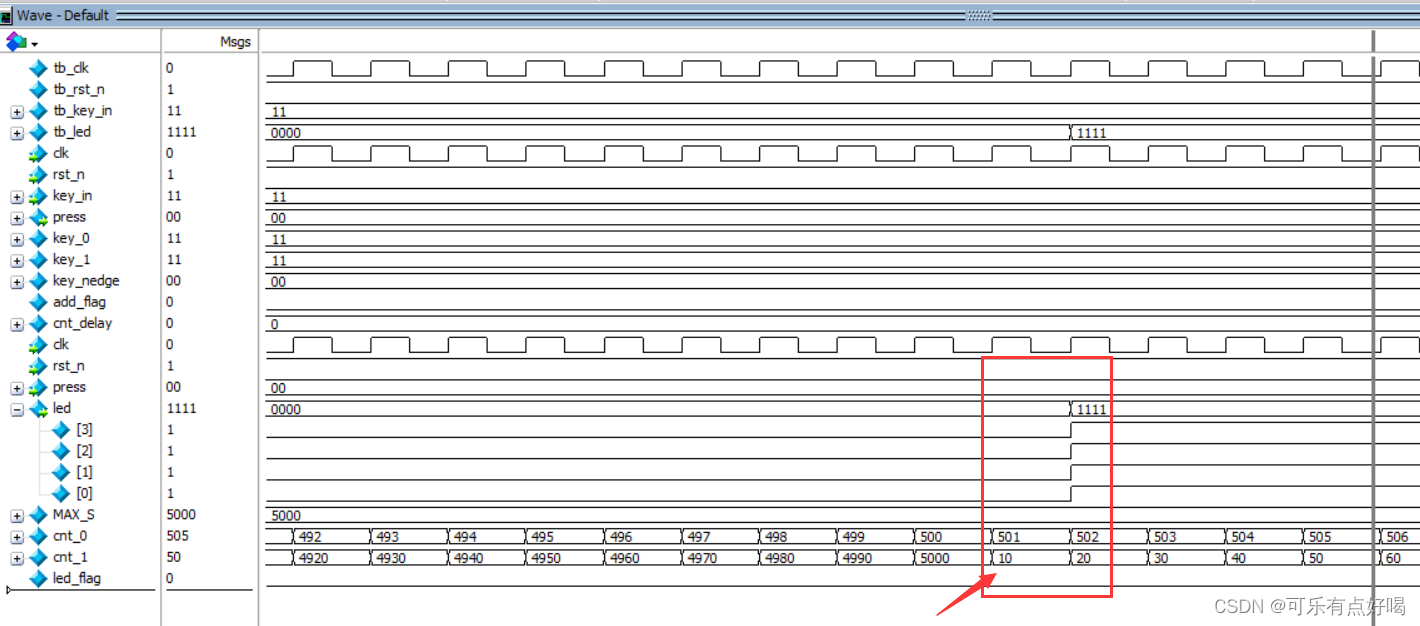

当 cnt_1 取到最大值时，就改变 LED 的值，这里没有一个时钟周期的延时，主要取决于在最后 LED 的输入采用的是组合逻辑
如果是时序逻辑电路的话，就会有一个时钟周期的延时，如下图所示：
五、板上验证
5.1 配置管脚
- 在开发板上面验证就必须要综合了

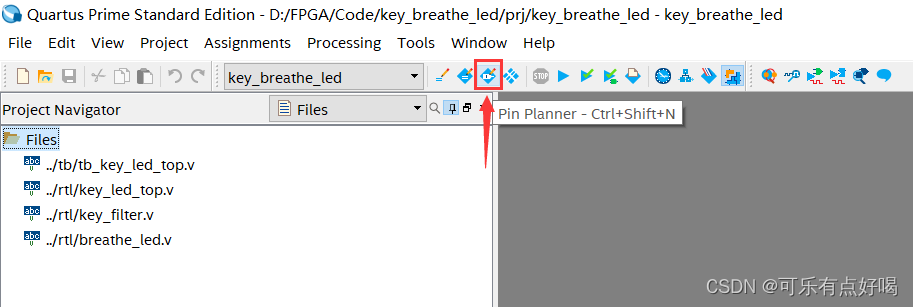

- 然后配置管脚
- 如果是和我一样型号的开发板的话，管脚可以按照下图所示配置，如果不是的话，自己查开发板原理图进行配置
5.2 下载程序
- 开发板连接到电脑上后，点击【Programmer】下载代码到开发板
- 电脑需要配置 USB-Blaster 才能下载，安装 USB-Blaster 驱动可以参考博客：Quartus-II 13.1 详细安装、注册、配置步骤
- 点击【Hardware Setup…】

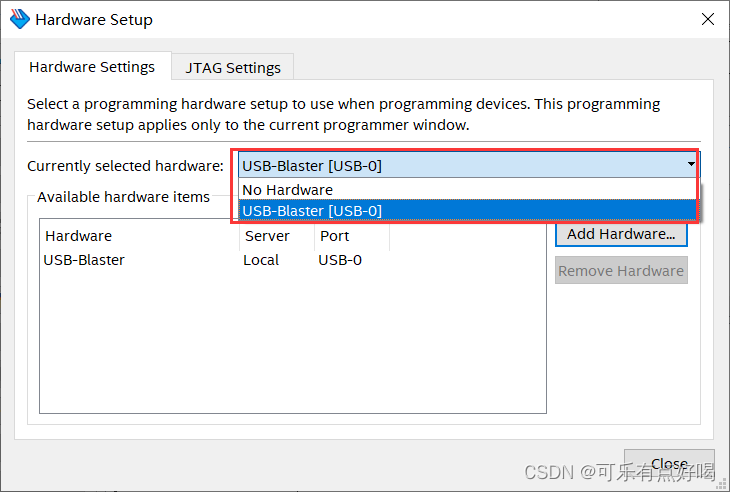

- 选择 USB-Blaster [USB-0]
- 点击【Start】开始下载
5.3 验证结果
- 结果如下：
按键控制呼吸灯
- 当下载完代码后，LED 是灭的，这是因为代码中初始化 LED 为低电平，只有当按下两个控制按键后，才会开始呼吸灯
- 当按下按键 KEY2 后，显示 1 秒呼吸灯的效果
当按下按键 KEY3 后，切换为 3 秒呼吸灯的效果
当按下按键 KEY2 后，又切换为 1 秒呼吸灯的效果
当按下复位键 KEY1 后，又初始化了，也就是 LED 灭了
