收藏！0基础开源数据可视化平台FlyFish大屏开发指南

作者：Rise Hao，云智慧前端开发工程师。开源项目数据可视化平台FlyFishMaintainer。主攻可视化大屏方向，专注工程研发的降本增质、增效，在可视化方面具有丰富的开发经验 。

FlyFish 是云智慧公司自主设计、研发的一款低门槛、高拓展性的低代码应用开发平台， 为数据可视化开发场景提供了高效的一站式解决方案。FlyFish提供丰富的组件和应用模板库， 可通过拖拉拽的形式完成数据可视化开发，零开发背景的用户也可完成数据可视化开发工作。 同时，FlyFish也提供了灵活的拓展能力，支持组件开发、自定义函数与全局事件等配置， 面向复杂需求场景能够保证高效开发与交付。

相关文档地址

• FlyFish官方开发文档

• YAPI数据模拟文档

• GitHub地址

• Gitee地址

开始前（准备）

1. FlyFish平台在线地址

2. 创建项目（整体项目名称）

   • 查看是否有当前正要做的项目

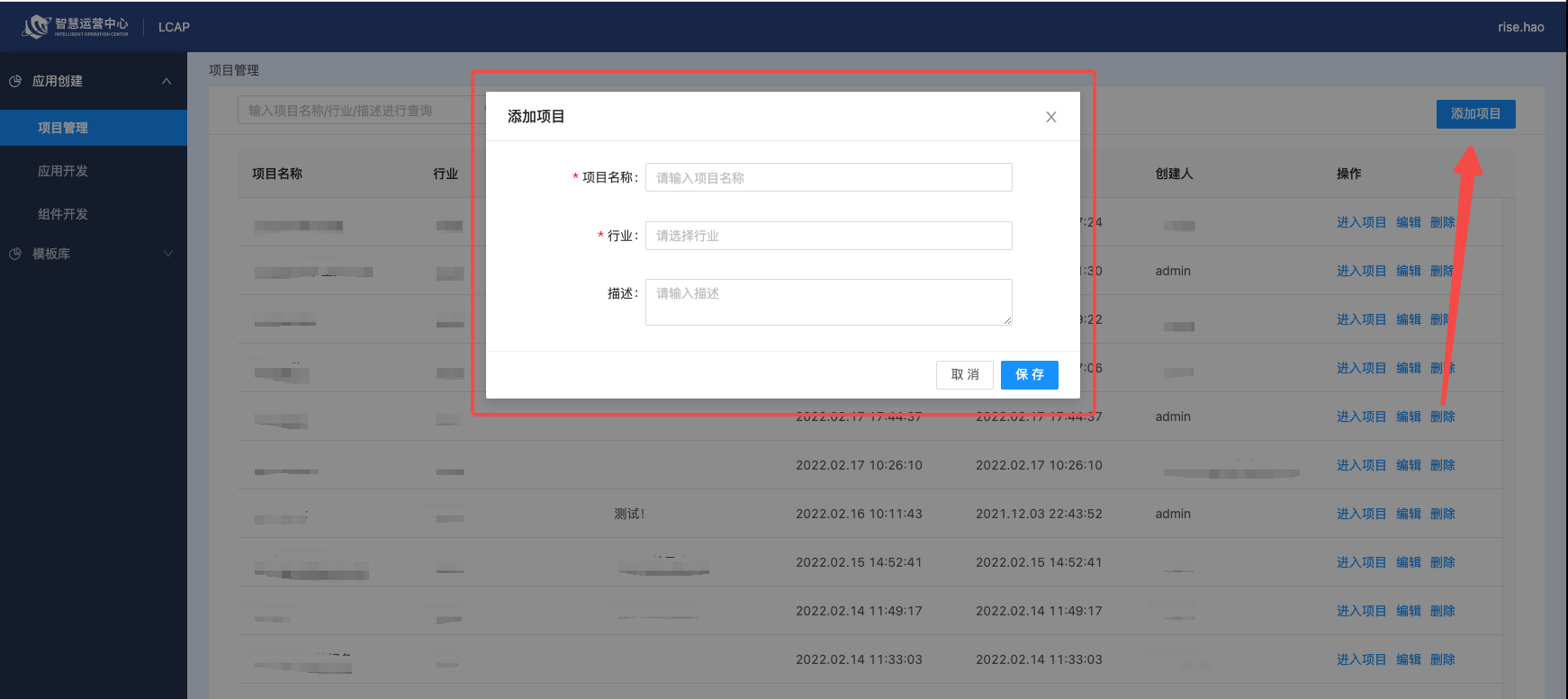

   • 添加当前项目（如果没有当前项目，有则忽略）



   • 添加应用（可视化大屏）





   • 浏览是否有满足UI设计的基础组件（UI：可视化大屏组件样式）



开始上手（初级）

1. 选择要开发的应用（可视化大屏）



2. 选择适合的基础组件

   • 拖入可视化大屏内需要摆放的位置，去选择合适的配置满足UI的需求



   • 如果仅通过配置项无法满足当前组件与UI的要求，可自定义CSS，添加css名字（会添加到当前组件的最外层，并在全局样式内进行自定义）

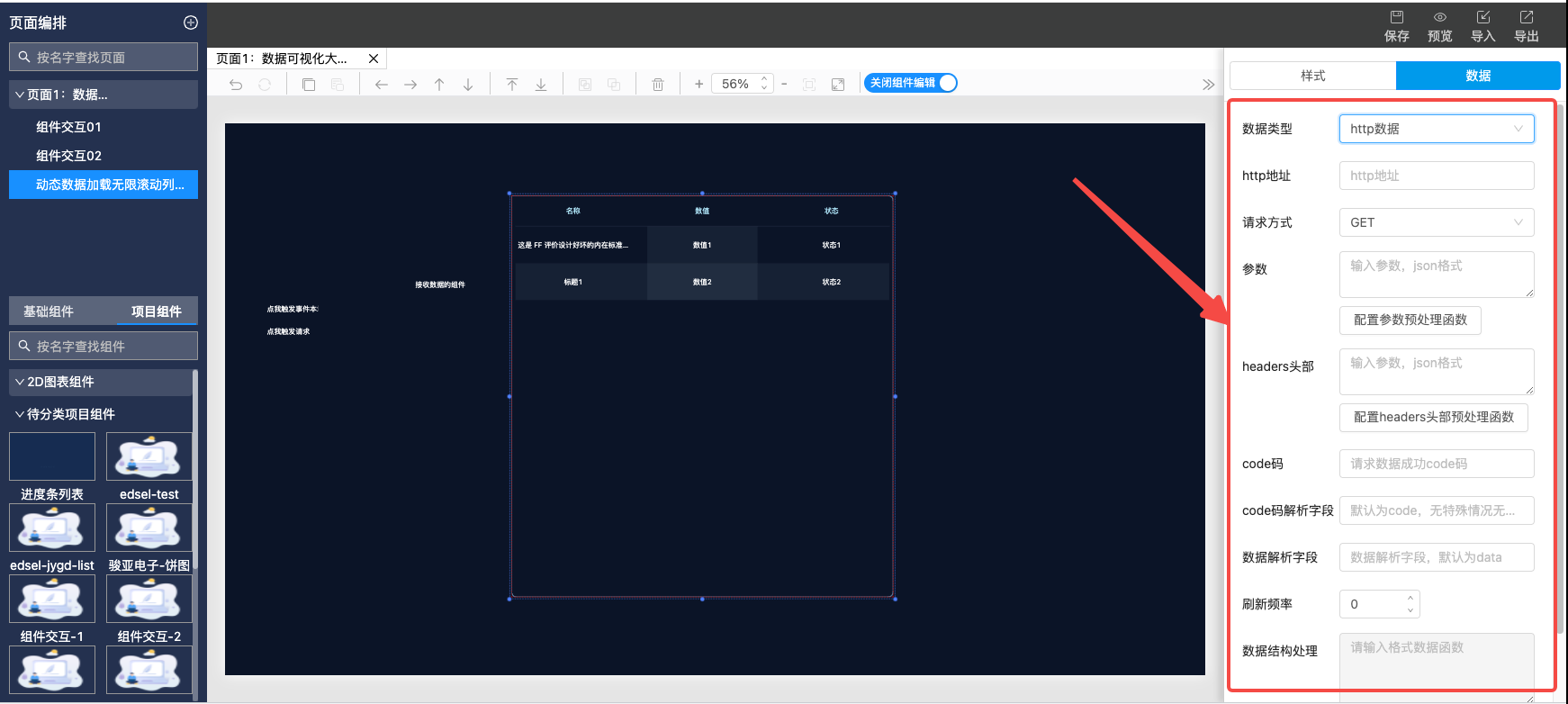

   • 请求数据的方式





3. 选择当前项目下的组件（如果有的话...）

开始开发（中级）

1. 有类似的项目组件（但是仍需要进行定制化的）

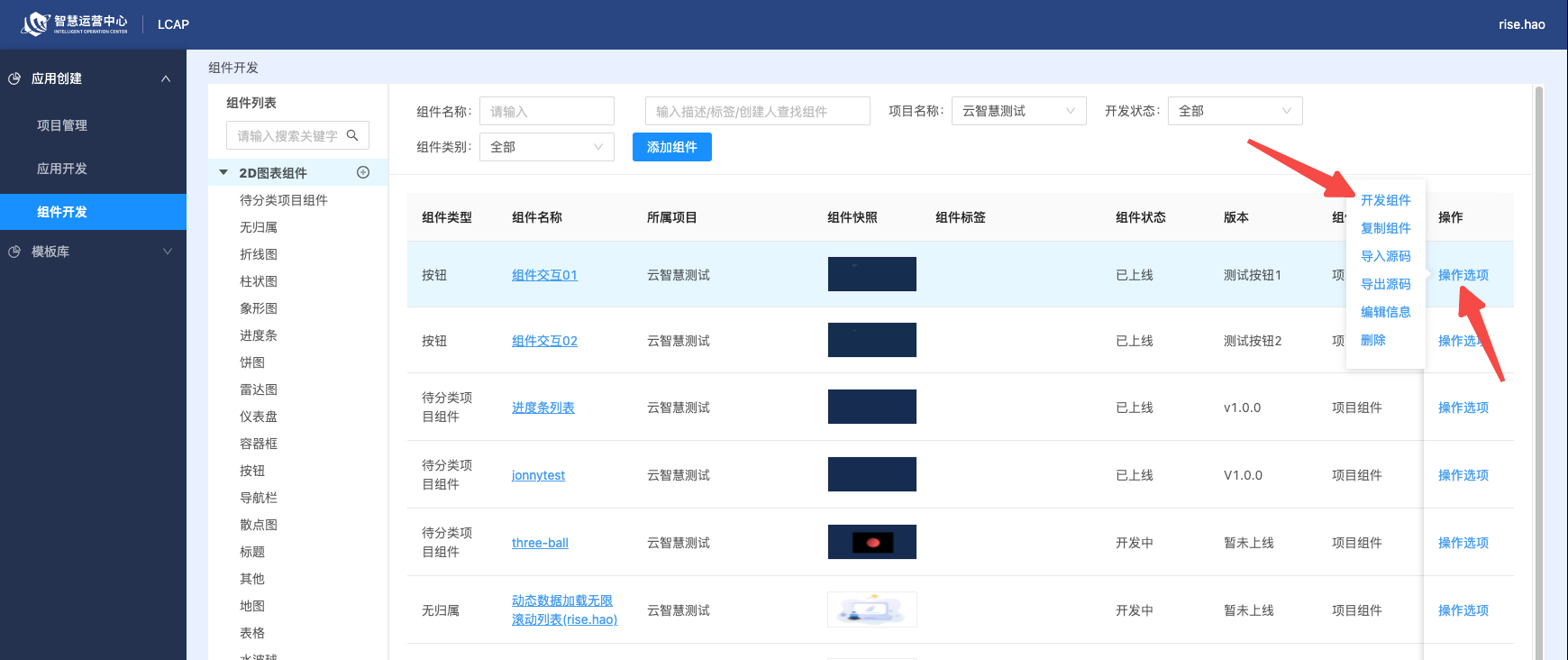

   • 复制此组件，并起一个新的名字



   • 编辑此组件信息，添加到当前项目



2. 添加定制化项目组件（如果基础组件不具备满足你当前的需求）

3. 项目组件开发，选择刚刚创建好的项目组件、点击开发组件

4. 代码结构

build/webpack.config.dev.js

组件开发阶段保存对组件进行 webpack 编译打包扩展配置文件，具体请参考更改组件编译配置

#build/webpack.config.production.js

组件导出阶段对组件进行 webpack 编译打包扩展配置文件，具体请参考更改组件编译配置

#package.json

组件信息和依赖，具体请参考添加组件依赖

#options.json

组件开发底部的组件预览大屏的预设，具体请参考增加组件开发大屏预设

#src/main.js

组件注册入口，组件开发会自动产生此文件，如务必要不需要更改。具体请参考注册组件

#src/Component.js

组件代码文件，仅支持原生 Javascript 进行开发，请参考开发组件。如使用 react 开发，请参考React 开发组件

#src/setting.js

组件设置区域注册入口，组件开发会自动产生此文件，如组件有需要开发自定义配置和数据绑定，请打开此文件内注释掉的注册内容

#src/setting/options

组件设置区域组件，需使用 react 开发，具体请参考增加组件配置

#src/setting/data

组件设置数据区域组件，需使用 react 开发，具体请参考增加组件数据配置

5. 是否需要配置模块

1 是右边的数据请求，2 是右边的模块配置

6. 数据请求方式（直接在代码中写）

   • 仅开发中生效--的模拟数据



   • 大屏依然生效--的模拟数据（应用 = 可视化大屏）



   • 默认选项，没有数据，但该参数又是必须参数（传递给组件的默认数据）

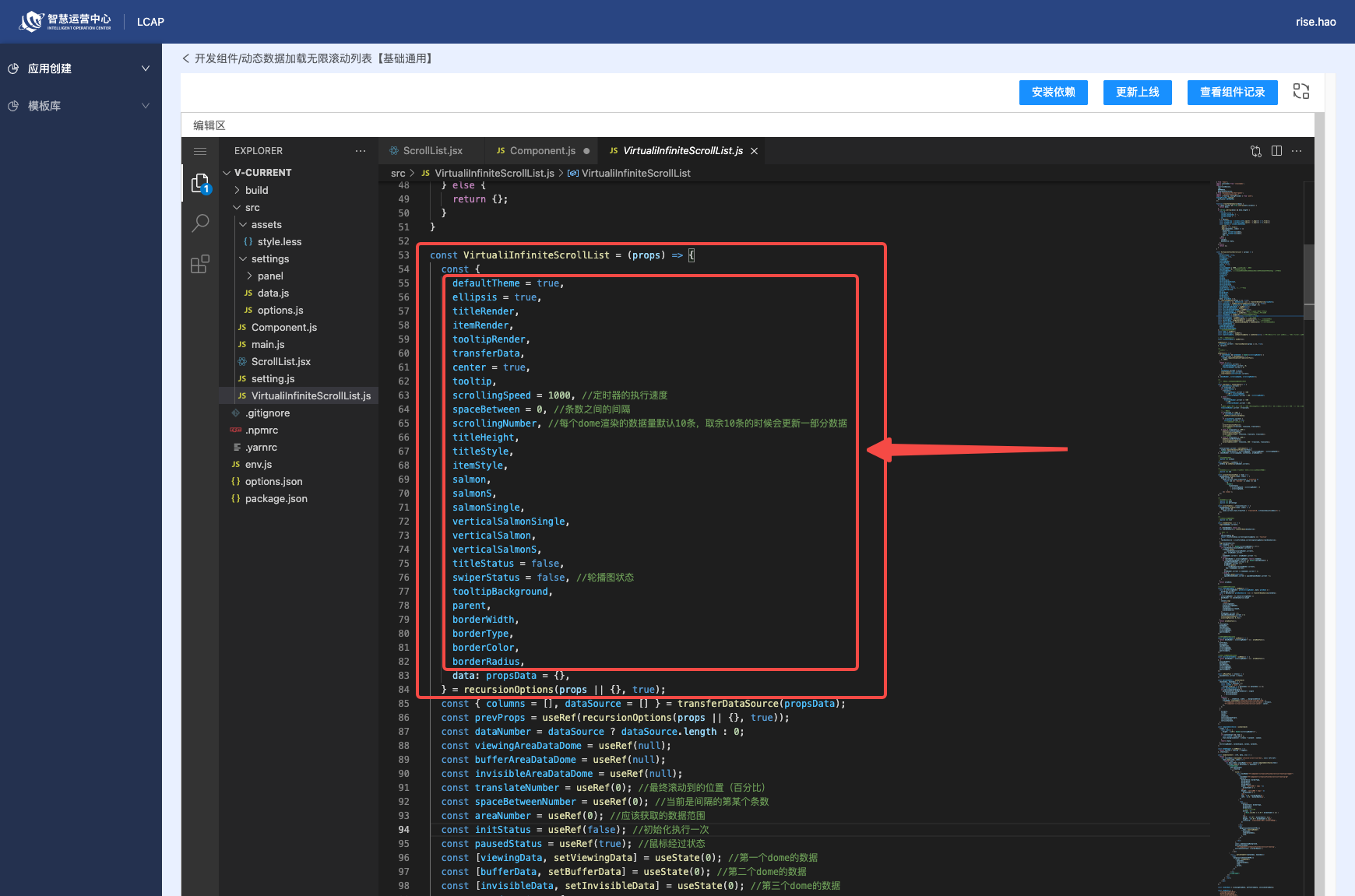

7. 组件内获取数据

   • 获取API请求数据,直接props中获取data



   • 获取默认选项



8. 安装依赖（如果组件开发中需要引用某些插件）

FlyFish支持通过Echarts等外部平台开发组件，如有需要可通过引用相关插件的方式去实现。

9. 更新上线

开始进阶（高级）

1. 设置大屏（官方文档）

2. 事件（官方文档）

   • 组件之间传递事件

     1.     第一个箭头传递给某个组件事件以及参数
     2.     第二个箭头可以直接触发某个组件的数据请求



   • 组件之间接收事件

     收到了组件传递过来的事件则会自动执行你的自定义



• 配置组件之间的事件（不配置不会生效哟）

  •   有了刚才组件的内部自定义的事件，我们可以设置之间的关联



  •   如果选择红框框内的事件则作用在整个组件身上，如果选择红色箭头的事件则按照你刚才创建的方法开始执行



  •   如果选择红色圆圈内的则作用于整个大屏之上，不在于某个组件内，如果选择红色方框则作用于所选的组件内部事件



  •   选择刚刚定义的trigger事件



  •   接收组件定义的方法（注意不是发送事件的那个哟，当然为了避免容易犯错误，你可以将两个名字设为一致）



  •   可以选择修改刚刚定义的事件



3. 函数（官方文档）

   自定义函数，常见的用法是提供给大屏的事件使用。



4. 全局数据集（官方文档）

全局数据集可以给多个组件使用

开始进阶（骨灰级）

1. 默认选项跟随数据进行实时渲染？

   • 重写load方法，因为他可以更新默认的选项 defaultOptions。

        /**      * 加载数据      * @param {Object=} options 临时加载选项      * @param {function(Array.<Object>)=} onSuccess 加载完成回调      * @param {function(string)} onError 加载失败回调      * @returns {Component}      */     load(options = {}, onSuccess = null, onError = null) {       if (this.hasDataSource()) {         if (isFunction(options)) {           /* eslint-disable no-param-reassign */           onError = onSuccess;           onSuccess = options;           options = {};           /* eslint-enable no-param-reassign */         }         // 加载数据事件         this.trigger('load');         this.dataSource.load(           options,           (data) => {             call(onSuccess, this, data);             let opt = this.getOptions()             const { lineBackgroundDefault, lineBackground } = opt;             const newLineBackground = data.dataList.map((_,i) => lineBackground[i] || lineBackgroundDefault);             // 数据加载完成事件             console.log(newLineBackground, '<--data')             this.trigger('loaded', data);             this.setOptions({lineBackground: JSON.parse(JSON.stringify(newLineBackground))})             this.draw(data);           },           onError         );       }       return this;     } ```

2. 配置面板如何根据数据实现联动变化？

   • 在options.js文件写上下面的句子就可以拿到更新之后的数据了。todo(data)

    /*  * @Author: Rise.Hao  * @Date: 2022-05-11 22:53:50  * @LastEditors: Rise.Hao  * @LastEditTime: 2022-06-01 21:33:08  * @Description: file content  */ 'use strict'; import React from 'react'; import Base from './panel/index.js' import { cloneDeep } from "data-vi/helpers"; import { recursionOptions } from '@cloudwise-fe/chart-panel' import { ComponentOptionsSetting } from 'datavi-editor/templates'; export default class OptionsSetting extends ComponentOptionsSetting {   constructor(props) {     super(props)   }   // 可自定义样式: 若您在设置面板中书写样式会抽离出setting.css.   // 显式的将以下属性设置为true可告知FlyFish来加载您的样式文件   enableLoadCssFile = true;   componentDidMount() {     const { component } = this.props;     component.bind('draw', () => {       this.forceUpdate()     })   }   componentWillUnmount() {     const { component } = this.props;     this.computedSettingStyleAppend(true);     component.unbind('draw');   }   getTabs() {     const options = recursionOptions(this.props.options, true)     const {component, updateOptions} = this.props;     return {       config: {         label: '配置',         content: () => <Base initialValues={options}  props={this.props} options={cloneDeep(component.getOptions())} onChange={updateOptions} />,       },     }   } } ```

• 配置面板应该怎么写？

   /*  * @Author: Rise.Hao  * @Date: 2022-05-29 13:33:05  * @LastEditors: Rise.Hao  * @LastEditTime: 2022-06-01 22:00:47  * @Description: file content  */ import React from 'react' import { Input, Select, ConfigProvider, InputNumber } from 'antd'; import { ChartProvider, FormItem, FormItemGroup, CollapsePanel, Collapse, ColorPickerInput } from '@cloudwise-fe/chart-panel' export default function Index(props) {   const { options, initialValues, onChange } = props;   const { lineBackground = [] } = options || {};   const lineFunc = (e, index, key) => {     const newLineBackground = lineBackground.map((item, i) => {       return i === index ? {         ...item,         [key]: e       } : item     })     onChange({ lineBackground: newLineBackground })   } console.log(lineBackground,'<--lineBackground')   return <ChartProvider>     <ConfigProvider prefixCls="ant4">       <Collapse>         <CollapsePanel title="面积颜色" key="1">           <FormItemGroup layout="vertical">             {               lineBackground.map((item, index) => {                 return <FormItem key={`background${index}`} label={`第${index + 1}条线面积颜色`}>                   <ColorPickerInput onChange={(e) => lineFunc(e, index, 'background')} value={item.background} gradientMode="gradient" />                 </FormItem>               })             }           </FormItemGroup>         </CollapsePanel>         <CollapsePanel title="字体颜色" key="1">           <FormItemGroup layout="vertical"  initialValues={initialValues} onValuesChange={onChange}>             <FormItem label="X轴字体" name="xAxisFontColor">               <ColorPickerInput gradientMode="gradient" />             </FormItem>             <FormItem label="Y轴字体" name="yAxisFontColor">               <ColorPickerInput gradientMode="gradient" />             </FormItem>           </FormItemGroup>         </CollapsePanel>       </Collapse>     </ConfigProvider>   </ChartProvider> }

3. 有些时候更改了某个配置项而他有没有生效？

   比如：参数本身是一个数组又或者是一个对象，这个数组本身就存在，而你此次操作只是给数组里面删除了一个对象，最终没有生效。原因是FlyFish默认执行的setOptions是合并数据而不是更新数据
   • 把数组进行字符串处理，让他变成一个值，这样就不是合并了。
   • 重写setOptions方法，数组里面有的参数都执行更新操作，没有的执行合并操作。

import { defaultsDeep } from "data-vi/helpers";/**     * 设置选项     *     * @param {Object} options 选项     * @param {boolean} merge 是否合并原来的选项     * @returns {Component}     */  setOptions(options = {}, merge = true) {    const { replaceAll, ...mergeOptions } = options;    const replaceKeys = ['lineBackground'];    // 魔改一下部分结果处理    if (replaceAll) {      this.options = mergeOptions;    } else if (merge) {      let cloneOption = defaultsDeep({}, mergeOptions, this.options);      if (replaceKeys.find((v) => typeof mergeOptions[v] !== 'undefined')) {        cloneOption = {          ...cloneOption,          ...mergeOptions,        };      }      this.options = cloneOption;    } else {      this.options = defaultsDeep({}, mergeOptions, this.getDefaultOptions());    }

4. 确保在所有组件加载完成后自动执行一个trigger方法？

useEffect(() => {    if (!nowdata) return;//nowdata是请求后端返回来的数据    if (parent && parent.screen) {      const allComponent = parent.screen.getComponents();      const lastComponent = allComponent[allComponent.length - 1];      if (lastComponent.mounted) {        parent.trigger('add', { id: currentItem, value: nowdata })      } else {        lastComponent.bind("mounted", () => {          parent.trigger('add', { id: currentItem, value: nowdata })          lastComponent.unbind("mounted");        })      }    }  }, [nowdata])

5. 我这个组件怎么去更改别的组件的默认选项？(谨慎操作)

const compontentList = this.props.component.screen.getComponents()compontentList.forEach((item)=>{//这里可以做判断对那个组件进行操作    item.setConfig({      visible: true    })}

6. 建议不带 get 的 static？

 // 默认配置 static defaultConfig = {};getDefaultConfig() {    return defaultsDeep({}, this.constructor.defaultConfig, {        width: 100,        height: 100,        index: 0,        left: 0,        top: 0,        name: '',        visible: true,        class: ''    });}

7. 输入框和FlyFish的事件冲突？

// 禁止冒泡掉const bubblingFunc= (event)=>{    event.stopPropagation();}<input onKeyUp={bubblingFunc} onKeyDown={bubblingFunc} />

8. 事件可以在组件里面直接写好了！

// 注册事件registerComponentEvents("id", "DEFAULT_VERSION", {    onChange: "变更",    onValueChange: "值变更",});// 注册actionregisterComponentAction("id", "DEFAULT_VERSION", "changeValue", ReactCompont);call(component, "changeValue", ...args);// ReactCompont;export default (props) => (    <Form>        <FormItem label="横坐标(X)" cols={[8, 8]}>            <Input                value={toString(props.args[0])}                placeholder="请输入横坐标(X)"                onChange={(event) =>                    props.onChange(0, toNumber(event.target.value))                }            />        </FormItem>        <FormItem label="纵坐标(Y)" cols={[8, 8]}>            <Input                value={toString(props.args[1])}                placeholder="请输入纵坐标(Y)"                onChange={(event) =>                    props.onChange(1, toNumber(event.target.value))                }            />        </FormItem>    </Form>);

9. 静态文件从根目录取绝对路径的该如何设置？

import { DEFAULT_VERSION } from "data-vi/components";import config from "data-vi/config";const componentStaticDir = props.parent.getVersion() == null || props.parent.getVersion() === DEFAULT_VERSION ? "components" : "release";  const link = `${config.componentsDir}/${props.parent.getType()}/${props.parent.getVersion() || DEFAULT_VERSION}/${componentStaticDir}/public`;    //webpack.config.production.js文件  const CopyPlugin = require("copy-webpack-plugin");  plugins: [        new CopyPlugin( [            { from: path.resolve(__dirname, '../') + '/src/ModelRotates/public', to: path.resolve(__dirname, '../') + '/components/public/', },        ]),    ]      //安装依赖  "copy-webpack-plugin": "5.1.1"

10. 组件内需要自己写请求？

import { getHttpData } from 'data-vi/api';import { componentApiDomain } from 'data-vi/config';const getMapdata = (name) => {    getHttpData(componentApiDomain + `/atlas/info?location=${encodeURIComponent(name)}`, 'GET', {})      .done((request) => {        console.log('请求成功', request)        setNowdata(request.data)      })      .fail((request, xhr, msg) => {        console.log('失败了')      });  }

11. 比如跳转大屏如何根据url实现数据变更？

function preDisposeParams(params) {     let sumParams = window.location.search ? window.location.search.split('?')[1] : '';    let eachParams = sumParams.split('&')[1] || '';    let systemCode = eachParams.split('=')[1] || '';    let jsonParams ={      "systemCode":systemCode    }    console.log(sumParams,"-",eachParams,"-",systemCode)  return jsonParams; }

12. 整张大屏内如何使用字体？【后期可能会更改】

    •   示例组件

/**     * 钩子方法 组件mount挂载时调用     */    _mount() {      const container = this.getContainer();      console.log(this.getType(),this.getVersion(),'123')      const componentStaticDir =      this.getVersion() == null || this.getVersion() === DEFAULT_VERSION ? "components" : "release";      const link = `${config.componentsDir}/${this.getType()}/${          this.getVersion() || DEFAULT_VERSION      }/${componentStaticDir}/assets`;      container.html(`        <style>          @font-face {            font-family: FZZYJW;            src: url('${link}/FZZYJW.TTF');          }          @font-face {            font-family: FZZZHONGJW;            src: url('${link}/FZZZHONGJW.TTF');          }          @font-face {            font-family: HYa9gj;            src: url('${link}/hya9gjm.ttf');          }          @font-face {            font-family: HYk2gj;            src: url('${link}/HYLingXin.ttf');          }          @font-face {            font-family: SourceHanSerifSCHeavy;            src: url('${link}/SourceHanSerifSCHeavy.ttf');          }        </style>      `);    }

开发完成

1. 点击预览，查看效果是否满足，并简单自测是否有BUG

2. 导出已完成的可视化大屏

部署上线

1. componentApiDomain = 请求后端数据的ip地址

2. 如果nginx代理没有从根目录配置则需要更改

   • iplpadImgDir的路径 = ./ (/data/app需要根据nginx代理的具体路径来配置）

   • components的路径= /data/app/components (/data/app需要根据nginx代理的具体路径来配置）



3. 标准流程 tengine部署

   • 修改前端部署包配置文件
   • 新建前端部署文件夹 web（/data/web/ tengine部署中都以该文件夹为例）
   • 将前端包文件screen.zip拷贝到该目录下
   • 解压命令：unzip screen.zip
   • 修改/data/app/sxdl_web/config/env.production.js
   • 修改/data/tengine/conf/vhost/路径 (tengine部署目录为/data/tengine)
   • 修改/data/app/sxdl_web/index.html （浏览器刷新文本）
   • 修改/data/app/sxdl_web/config/env.conf.json (浏览器页签文本)
   • 重启tengine服务 /data/app/tengine/sbin/nginx -s reload
   • 前端访问地址

4. nginx部署

   • 修改前端部署目录xxxx/config/env.production.js配置文件
   • 配置文件： env.production.js：{ componentApiDomain：后端接口地址 }
   • 部署环境nginx 注意：大屏前端配置的端口不可以和其他服务的前端的端口冲突
   • 首先备份/nginx/conf下的nginx.conf
   • 编辑nginx.conf

    重启ngnix /sbinx下 ./ngnix  -t                 //检查配置文件nginx.conf的正确性 ./ngnix  -s  reload                                     //重新载入配置文件  ```

5. 上传screen.zip file.dir: /var/www/html 将解压后screen.zip文件放入该目录(先清空html文件夹)

   备注：如果没有相同的路径，则随便找个路径放文件就行

6. 解压screen.zip文件

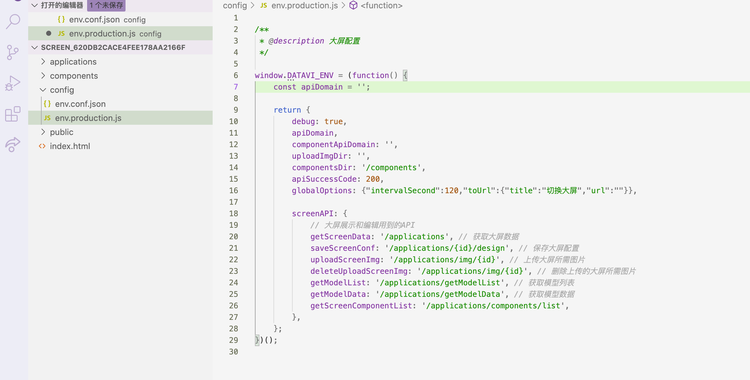

7. 修改/var/www/html/env.production.js文件 \修改配置文档： env.production.js

8. 修改配置后,重启nginx

9. 项目运行地址： 服务器地址+’/index.html’

   （注：前端本次用FlyFish开发页面，直接打出包，git上无仓库）

下载源码

1. 前缀：http://10.0.16.230:7001/applications/export-source/演示样例，真实链接会根据FlyFish本地的地址变化

2. 大屏的ID

3. 最终下载地址（演示样例，非真实地址）：http://10.0.16.230:7001/applications/export-source/62134fbaddc0c8314cd3be30

   注：前缀 + 大屏ID = 下载地址（请谨慎频繁调用）

   Echarts配置及导出（如有下载失败，请更换版本号）：https://www.npmjs.com/package/@cloudwise-fe/chart-panel

4. 安装依赖: yarn 或 npm install

5. 启动项目：yarn dev 或 npm run dev

6. 再次编译：yarn build 或 npm run build
