SMART S7-200 PLC通道自由映射功能块(DO_Map)

有时我们希望设备的输出点可以自由映射，方便现场修改，异或是现场接线错误，我们不希望修改程序，只需要修改参数即可改变通道号，这篇博文给出算法供大家借鉴。限于本人能力和水平，文中难免出现错误和不足之处，诚恳的欢迎大家批评指正，同时感谢大家关注和订阅。

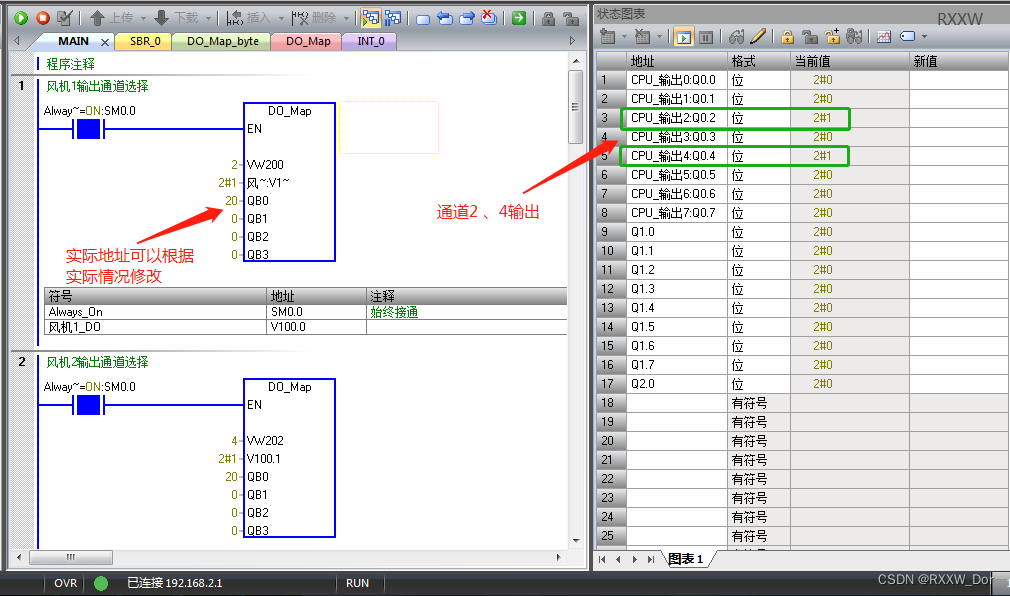

1、输出通道自由映射

3、输出通道自由映射

 3、映射DO_Map_byte

4、STL代码

SUBROUTINE_BLOCK DO_Map_byte:SBR1
TITLE=输出地址映射
VAR_INPUT
byAddress:WORD;	// 输出偏移地址
bRun:BOOL;	// 输入
END_VAR
VAR_IN_OUT
byDout:BYTE;
END_VAR
BEGIN
Network 1
LDW=   LW0, 0
LPS
A      L2.0
ORB    1, LB3
LPP
AN     L2.0
ANDB   16#FE, LB3
Network 2
LDW=   LW0, 1
LPS
A      L2.0
ORB    2, LB3
LPP
AN     L2.0
ANDB
