PCIe 核配置

本节主要介绍lattice diamond下PCIe配置

1.首先建立新工程

打开diamond软件，选择File--> New-->Project,在弹出的对话框中填入工程名字和工程路径

 2.选择器件，开发板型号 LFE5UM5G-45F-8BG381IES



3.综合工具选择 synplify pro。lattice文档中要求PCIe IPcore需要使用synplify Pro作为综合工具



4.工程建立完毕，此时工程是一个空的工程，打开Clarity Designer。勾选创建新的clarity Design,并填入设计名字。   不要选择创建单个sbx组件选项。这个选项还没搞明白怎么用。不然后面显示不出来PCIe IPcore。



 5.在Clarity Designer选中Lattice IP Server，并双击IP选项，会从Lattice服务器拉数据，此时需要联网。

 6.双击之后,开始下载数据

 7.展开列表，选择PCIe

 8.右击选择安装

 9.按照提示选择，安装路径，并确定开始安装。安装完成后。双击pcie，如下图

 10.在弹出pcie 5g endpoint 填入实例名字，这里我们叫pcie_x1,点击customize

 11.在弹出的PCIe配置选项中，只简单修改。大部分保持默认，因为大部分选项还没一搞明白用处。选择 configuration space-1中使能BAR0，并填入FFFFF000，并继续往底部滚动，勾选Load IDs from ports。如下图



 注：bar0的 FFFFF000：表示空间属性

bit0 ：1'b0：表示mem空间    1'b1:表示IO空间

bit[2:1] :  2'b00:32位mem空间  2'b10: 64位mem空间

bit3： mem空间预取位。1'b0:非预取 1'b1:预取

bit[31:4]:空间大小。32'hFFFFF000：表示空间大小 0xFFF,即4KBytes

上位机读取空间大小是 读取bar0的值并 从低位数二进制0的个数(低4位默认为0)

Load IDs选项是把厂商，设备等ID放到例化端口，调用IPcore的时候直接传值

点击configure后，点击close按钮，综合器开始生成PCIe IPcore。生成IPcore需要几分钟。等待生成完成。接着关闭Clarity Designer，并保存，之后pcie_x1.sbx会添加到工程中。

 12.双击sbx文件，重新打开clarity designer, 添加时钟模块，如下图选择extref模块并填入示例名称

 13.在弹出的对话框选择configure，之后选择close关闭对话框，等待综合工具生成参考时钟IPcore

 14.IPcore生成后，打开Planner标签可以看到

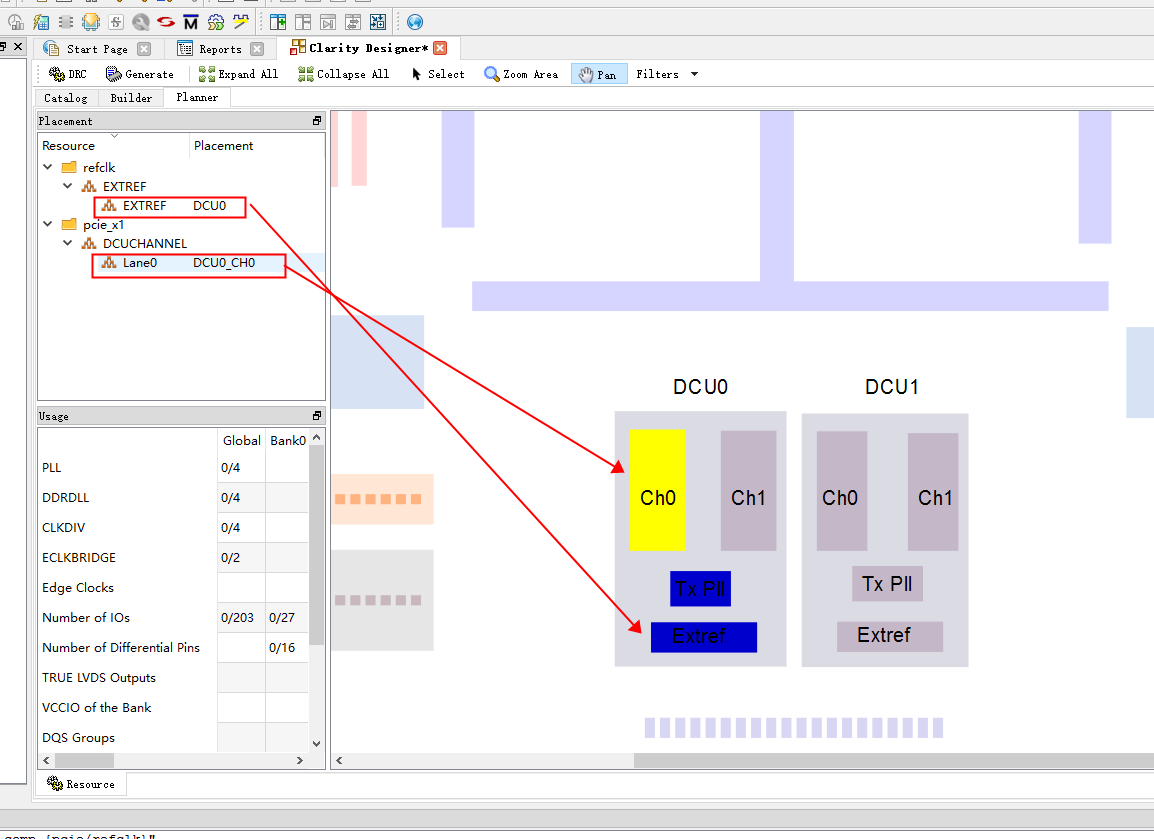

 15.放大上图右下角DCU区域，放大方法：按住ctrl按键，滚动鼠标中键，拖拽extref到dcu的extref区域，拖拽Lane0到DCU的ch0区域。拖拽方法：鼠标按住左键不放，移动。



16.拖拽正确后，双击Ch0区域，弹出DCU设置，设置参考时钟为DCU0_EXTREF.之后点击OK按钮

 17.至此PCIe IPcore配置步骤完毕，接下来就开始生成IPcore，点击保存按钮，之后点击Generate生成IPcore



等待几分钟后，PCIe IPcore配置完成。之后会在工程目录下生成pcie.v文件和例化模板

 下一节，分析pcie.v文件
