机器学习PCA——实验报告

---

〇、实验报告pdf可在该网址下载

机器学习实验一：PCA
这个需要积分下载（因为实验报告后台查重，不建议直接白嫖）。
建议看博客，博客里面会有很多实验报告小说明会用【…】加粗注释。

一、实验目的与要求

1. 实现 PCA 算法的人脸重构，即用 20,40,60,80,…,160 个投影来重构图像的效果；
2. 实现 PCA 算法的人脸识别，给出 10,20,30,…,160 维的人脸识别识别率；
3. 用 PCA 用来进行人脸图像降维，实现 3 个不同数据集多个子集的二维和三维空间实
   现数据的可视化；
4. 同时设计一个新的 PCA 算法，内容简要写在实验报告中，并与经典 PCA 比较。（详
   细内容可另写成一篇论文提交到“论文提交处”。）；
5. 所有的实验必须独立完成，实验报告与代码等绝对不要抄！！我们后台有查重功能，
   COPY一旦发现该课程为0分。不要把大一时做的那个垃圾级的PCA项目报告再次交上来，我要查看重复率。

二、实验内容与方法

2.0 PCA算法学习与回顾

PCA 是一种最常用的降维方法，在周志华老师的《机器学习》一书中给出了两种性质：

• 最近重构性：样本点到这个超平面的距离都足够近；
• 最大可分性：样本点在这个超平面上的投影都尽可能分开。
  书中给出了明确推导，并认为基于最近重构性和最大可分性，能分别得到主成分分析的
  两种等价推导。

2.0.1 PCA推导的优化问题

2.0.2 优化问题的解

2.0.3 算法流程

2.1 人脸数据集

本次实验主要使用的人脸数据集有：

ORL56_46人脸数据集，该数据集共有40个人，每个人10张图片。每张图片像素大小为56×46。本次实验该数据集全部照片使用。

AR人脸数据集，该数据库由3个以上的数据库组成；126名受试者面部正面图像的200幅彩色图像。每个主题有26张不同的图片。对于每个受试者，这些图像被记录在两个不同的时段，间隔两周，每个时段由13张图像组成。所有图像均由同一台摄像机在严格控制的照明和视点条件下拍摄。数据库中的每个图像都是768×576像素大小，每个像素由24位RGB颜色值表示。本次实验采用前15个人的人脸子集，每个人只采用前7张未遮挡的人脸图像。

FERET人脸数据集，200人，每人7张，已分类，灰度图，80x80像素。第1幅为标准无变化图像，第2，5幅为大幅度姿态变化图像，第3，4幅为小幅度姿态变化图像。第7幅为光照变化图像。

2.2 实验流程图

三、实验步骤与过程

3.1 实验过程

在特征提取中，主成分分析是一种重要的线性变换方法，这里通过对ORL数据集进行实验来说明PCA提取人脸特征以及利用这些特征进行人脸重建的过程。最终展示20,40,60,80,…,160个投影来重构图像的效果。

1） 首先导入40×10=400张人脸，并拉成列向量，拼成一个人脸矩阵faces；

%----------导入一类人脸样本----------
faces=zeros(face_length*face_width,sample*class);
for i=1:class
    for j=1:sample
    p=(i-1)*10+j;
    facepath = strcat('C:\Users\Vermouth\Desktop\ML\作业\ORL56_46\orl',num2str(i),'_',num2str(j),'.bmp');
    face=imread(facepath);
    faces(:,p)=face(:); %将人脸拉成列向量
    end
end

2） 然后对人脸进行去中心化的操作，计算协方差faces_cov，对协方差矩阵进行特征值分解得到特征值和特征向量，计算出基base；

%----------pca算法----------
faces_average=mean(faces,2); %平均脸
faces_diff=faces-repmat(faces_average,1,sample*class); %减去平均脸
%计算协方差
faces_cov=faces_diff'*faces_diff;
%特征值分解
[V,D]=eig(faces_cov);
D1=diag(D);
D_sort = flipud(D1);
V_sort = fliplr(V);
base = faces_diff*V_sort(:,:)*diag(D_sort(:).^(-1/2)); %基

3） 接着取出第一个人的第一张照片（orl1_1.bmp）进行重构；

%----------对第一张图片进行重构----------
img1=strcat('C:\Users\Vermouth\Desktop\ML\作业\ORL56_46\orl1_',num2str(1),'.bmp');
test1=imread(img1);
combined1(:,1)=test1(1:face_length*face_width);
combined1=double(combined1);
dis1=combined1-faces_average; %减去平均脸
factor1=base'*dis1;

4） 投影向量归一化+结果可视化。

figure
for t=20:20:160
    base_temp = base(:,1:t)*factor1(1:t);
    base_temp = base_temp + faces_average;
    base_temp = reshape(base_temp, face_length,face_width);
    MAX=max(max(base_temp));                 %求出图像矩阵中灰度值最大的值
    MIN=min(min(base_temp));                 %求出图像矩阵中灰度值最小的值
    base_temp(:,:)=(base_temp(:,:)-MIN)/(MAX-MIN)*255;  %归一化后再映射到0-255
    base_temp=uint8(base_temp);
    subplot(2,4,t/20);
    imshow(base_temp);
end

【不建议在实验报告上粘代码，后面的实验报告不会直接粘贴代码】

3.1.2 实验效果图

对于投影矩阵，orl数据集得到以下结果：

对于orl1_1.bmp人脸图像，得到了以下重构结果：

对于orl2_1.bmp人脸图像，得到了以下重构结果：

3.2 PCA算法的人脸图像降维

3.2.1 人脸图像降维步骤

3.2.2 三个数据集降至2，3维的可视化效果图

下面展示了3个不同数据集多个子集的二维和三维空间实现数据的可视化效果：
1） ORL人脸数据集（200张人脸图像）

• 目标维度：2维


• 目标维度：3维

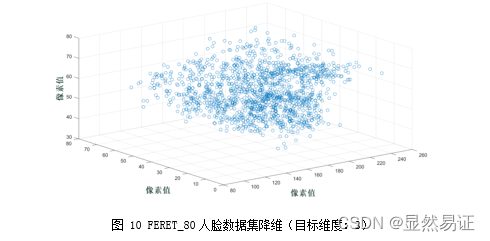

  2） FERET_80人脸数据集

• 目标维度：2


• 目标维度：3

  3） AR人脸数据集：

• 目标维度：2


• 目标维度：3


3.3 PCA+KNN 人脸识别

本次实验主要针对降维的重构阈值，训练集测试集的比例以及KNN的k设置进行考量。本次实验使用了FERET_80人脸数据集。

3.3.1 降维的重构阈值

3.3.2 人脸识别效果数据展示

3.4 设计一个新的PCA算法

【这个你们加油！！！我就不公开献丑了！！！】

四、实验结论或体会

大一可能更多的是“尽可能理解PCA并完成实验”，到了大二，并且具备了一段时间的科研经历，我可以拓展的思考PCA的优势在哪里，为什么会有这种优势，这个优势可以优化其他什么算法，PCA有什么不足，那么我可以怎么优化等。

对于实验报告的排版和书写，在经过了一年半的学习，也逐渐形成了自己的风格。比大一时会更加严谨规范。

在思考PCA优化的时候，我考虑了核函数，考虑了图像熵，甚至考虑将PCA与LBP结合，还有集成学习来提高识别率等等方法，但是没有取得一个很好的识别效果。虽然这个左右脸来优化PCA的想法比较简单，但却是我尝试了众多方法后效果较好，且复杂度降低的方法。

操作上更多的时MATLAB不会再使用a,b,c等等变量名了，大一的时候，我记得我上台分享PCA代码的时候，代码真的很“丑”，现在想想，这种代码思维还是有很大改进的。

本次PCA实验的代码比较详细，本次实验所要探讨的问题也尽可能的详细化，希望后面可以抱着科研学者的“匠心态度”对待每一件事情。 本次实验相比于大一的PCA实验而言，更多的是处于一种自己的理解和探索。
