ad7606与stm32连接电路介绍

   AD7606/AD7606-6/AD7606-4为Analog Device公司生产的16位同步采样模数数据采集系统（DAS），分别有 8、6、4个采集通道。

• 输入箝位保护，以承受最高达±16.5V的电压
• 40 dB 二阶抗混叠滤波器
• 跟踪保持放大器
• 16 位电荷再分配逐次逼近型 ADC内核
• 数字滤波器
• 2.5V基准电压源及缓冲
• 高速串行和并行接口
• 5V单电源供电
• 支持真正±10V 或±5V 的双极性信号输入
• 所有的通道均能以高达 200 kSPS 的速率进行采样
• 内置低噪声、高输入阻抗的信号调理电路，其等效输入阻抗完全独立于采样率且固定为 1MΩ
• 内置2.5V 带隙电压基准和基准缓冲电路，其温度系数典型值为±10ppm/℃，使用内部基准和外部基准可选
• 过采样和数字滤波功能

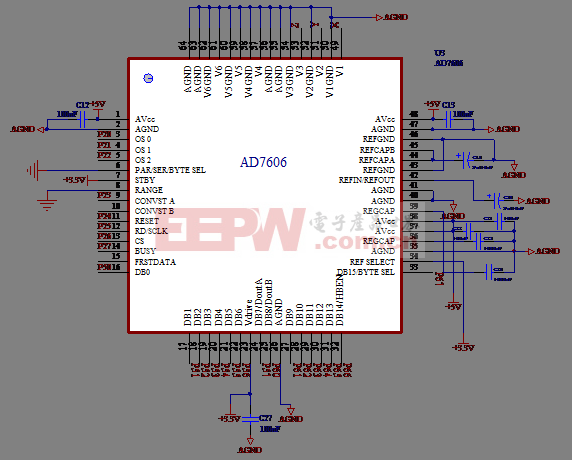

AD7606原理图

AD7606一共需要9个去耦电容就可以保证其稳定地进行工作，包括4个电源引脚AVcc（100nf）、REFCAPA（REFCAPB）引脚和REFIN/REFOUT引脚（10μF极性电容）、两个REGCAP引脚（1μF）以及逻辑电源引脚Vdrive（100nf）。



AD7606与STM32之间的电路连接示意图如图：

　　（1）AD7606提供了三种接口选项：并行接口、高速串行接口和并行字节接口。其中并行接口具有最高的数据传输速度，并且与STM32的FSMC（FlexibleStaticMemoryController，可变静态存储控制器）兼容。因此两片AD7606与STM32通过并行接口方式连接。AD7606的数据线DB0~DB15分别连接对应的FSMC数据线，片选信号分别接到FSMC接口片选信号PG9_FSMC_NE2和PG12_FSMC_NE4上。

　　（2）AD7606的BUSY引脚电平为高时表示AD正在进行转换，变低表示转换完成。将BUSY引脚接到STM32的外部中断引脚并配置为下降沿触发，这样可以在AF转换完成后及时读取数据。

　　（3）OS［0..2］为过采样配置引脚，通过控制STM32相关GPIO的电平可以是AD7606工作在不同的过采样状态。

　　（4）CONVST_A，CONVST_B为转换触发信号，上升沿触发。对于每一个AD7606来说，CONVST_A控制模拟通道1~4，CONVST_B控制模拟通道5~8。由于需要对所有通道同步采样，因此将CONVST_A，CONVST_B引脚同时连接在一个触发信号引脚上以实现同步采样。

　　（5）REFOUT引脚为外部基准电压输入引脚。AD7606可以配置为使用内部基准电压或外部基准电压。当两片AD7606同时工作时，使用外部基准电压可以保证所有输入通道转换精度的一致性。外部基准电压源选择ADR421，ADR421为2.5V基准电源，具有出色的噪声性能、稳定性和精度，可以满足AD对基准电压源的精度要求。
