Arria 10 器件包括具有下面层次结构的时钟网络：

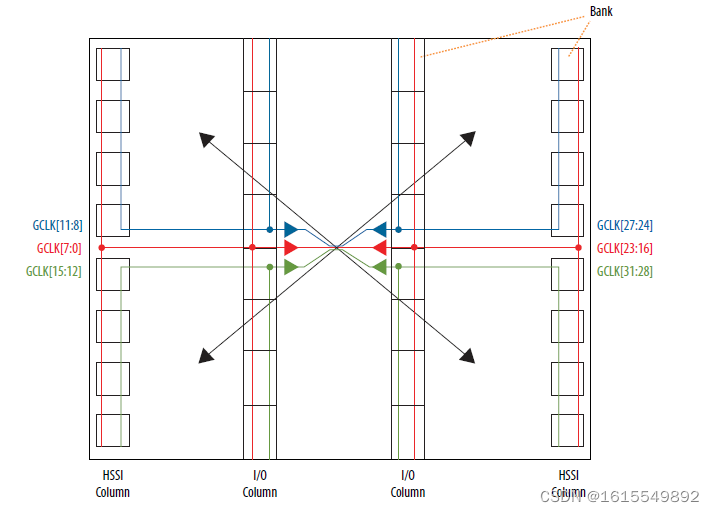

• 全局时钟(GCLK)网络
• 局域时钟(RCLK)网络
• 外围时钟（PCLK）网络
— 小型外围时钟（SPCLK）网络
— 大型外围时钟（LPCLK）网络

• Global clock (GCLK) networks
• Regional clock (RCLK) networks
• Periphery clock (PCLK) networks
  • Small periphery clock (SPCLK) networks
  • Large periphery clock (LPCLK) networks

时钟管脚：
HSSI: 12 个差分对REFCLK_GXB[L,R][1:4][C,D,E,F,G,H,I,J]CH[B,T][p,n]管脚
I/O ：48 个单端或24个差分对，I/O：CLK[2,3][A…L]_[0,1][p,n]管脚

	GCLK	RCLK	SPCLK/LPCLK–HSSI	SPCLK/LPCLK–I/O
每个通道的物理介质附加子层（PMA）和 物理编码子层（PCS）TX 和RX 时钟	Y	Y	Y	N
每个通道的PMA 和PCS TX 和RX 分频时钟	Y	Y	Y	N
Hard IP 内核时钟输出信号	Y	Y	Y	N
DLL 时钟输出	Y	Y	Y	N
小数分频PLL (fPLL)C 计数器输出	Y	Y	Y	N
I/O PLL C 计数器输出	Y	Y	N	Y
用于反馈的I/O PLL M 计数器输出	Y	Y	Y	Y(add C计数器输出)
REFCLK	Y	Y	Y	N
时钟输入引脚	Y	Y	Y	Y
内核信号	Y	Y	Y	Y
相位对齐计数器输出	Y	Y	N	Y(DPA 输出(LVDS I/O only))

时钟有3个层次：

1. GCLK, RCLK, PCLK, and GCLK and RCLK feedback clocks
2. Section clock (SCLK)
3. Row clocks

GCLK，RCLK 和PCLK 时钟网络走线到HSSI 和I/O 之前，先走线到SCLK。

顶部和底部的RCLK只能驱动垂直2行，中间的RCLK可以驱动垂直6行。


每个HSSI和I/Obank有12个SPCLK。
12个SPCLK覆盖在HSSI bank的1个SCLK spine region和邻近IObank的1个SCLK spine

专用时钟输入管脚的来源如下：
• fPLL—
来自HSSI 列的REFCLK_GXB[L,R][1:4][C,D,E,F,G,H,I,J]CH[B,T][p,n]
• I/O PLL—来自I/O 列的CLK[2,3][A…L]_[0,1][p,n]
可以将复位连接到专用时钟管脚上，进一步简洁到GCLK上 、 RCLK


当一个时钟网络断电时，由时钟网络提供的所有逻辑均处于关闭状态，从而降低了器件的总功耗。
通过Quartus Prime 生成的配置文件(.sof 或.pof)中的配置位设置，未使用的GCLK，RCLK
和PCLK 网络会自动断电。
动态时钟使能或者禁用功能使内部逻辑能够对GCLK 和RCLK 网络进行同步上电或者断电。此功能
独立于PLL，并直接应用于时钟网络。
注意: 您不能动态使能或禁用驱动PLL 的GCLK 或RCLK 网络。当内核频率很高时，动态门控大型时钟可
能会影响芯片性能。

每个HSSI和I/Obank有12个SPCLK。
12个SPCLK覆盖范围是：HSSI bank的SCLK spine region和邻近IObank的SCLK spine region

I/O PLL:差分时钟或者单端时钟。CLK_[2,3][A…L]_[0,1][p,n]管脚具有到PLL 的专用连接.
fPLL : HSSI 列，仅支持差分时钟输入。
通过全局或局域时钟驱动PLL 能导致PLL 输入上的更高抖动，并且PLL 将无法对全局或局域时钟进
行完全补偿。Intel 建议使用专用时钟输入管脚来实现驱动PLL 的最佳性能。
内部逻辑：您可以使用内核布线驱动每个GCLK 和RCLK 网络，以使内部逻辑能够驱动高扇出、低偏斜信号。
DPA 输出：每个DPA 都能够驱动PCLK 网络。
时钟输出：HSSI 时钟输出能够驱动GCLK，RCLK 和PCLK 网络。
PLL 时钟输出：fPLL 和I/O PLL 时钟输出能够驱动所有时钟网络。
每个GCLK，RCLK 和PCLK 网络都有各自的时钟控制模块。时钟控制模块具有以下特性：
时钟源选择(动态选择仅用于GCLK)
时钟断电(静态或动态时钟使能或禁用仅用于GCLK 和RCLK)

Arria 10 器件系列包含以下PLL：
fPLL—可用作小数PLL 或整数PLL
I/O PLL—仅用作整数PLL
fPLL 位于HSSI Bank 中，与收发器模块相邻。每个HSSI bank 包含两个fPLL。
I/O PLL 位于I/O bank 中硬核存储控制器和LVDS 串行器/解串器(SERDES)模块旁边。
每个I/O bank 包含一个I/O PLL。
PLL 级联
Arria 10 器件支持PLL 到PLL(PLL-to-PLL)级联，最多可级联2 个PLL。级联的PLL 必须是毗邻
的PLL。与单一PLL 相比，PLL 级联综合更多的输出时钟频率。
如果设计中存在级联PLL，那么源(上游)PLL 必须采用低带宽设置，而目标(下游)PLL 必须采用高带
宽设置。级联期间，源PLL 的输出充当目标PLL 的参考时钟(输入)。具有级联关系的不同PLL 的带
宽设置必须不同。如果具有级联关系的不同PLL 的带宽设置相等，那么这些级联 PLL 可能会在某些
频率放大相位噪声。
Arria 10 器件仅支持内核应用的I/O-PLL-to-I/O-PLL 级联。在此模式下，上游I/O PLL 和下游
I/O PLL 必须位于同一 I/O 列中。
Arria 10 fPLL 不支持内核应用的PLL 级联模式。
