博文推荐｜构建 IoT 应用——FLiP 技术栈简介

2022-06-10 22:48:00 【StreamNative】

译者简介
王中兴，就职于 eBay 消息中间件团队。社区昵称 AlphaWang。
本文翻译自 StreamNative 博客《What the FLiP is the FLiP Stack？》，作者 Tim Spann，StreamNative 布道师。

FLiP 技术栈介绍

本文将介绍 FLiP 技术栈，我们将解释如何使用最新的开源框架构建实时事件驱动应用程序，并介绍如何通过 Apache Pulsar、Apache Flink、Apache Spark 和 Apache NiFi 构建一个 Python IoT 应用。得益于 FLiP 的简单、快速、可扩展的特性，使用 FLiP 可以快速地为各种场景构建应用程序。

FLiP 技术栈由许多可协同工作的开源技术组成，是构建各种流数据应用程序的最佳实践模式。FLiP 技术栈包含哪些项目并不是固定的，而是由特定场景的需求、团队当前掌握的技术栈、以及期望的最终结果决定。建立在 Apache Flink 和 Apache Pulsar 基础上的 FLiP 技术栈有很多变体。

例如对于日志分析这种场景，通常需要清晰直观的仪表板来可视化、聚合并查询日志数据。对于这种场景，你可能需要像 FLiPEN 这样的技术，作为对 ELK 技术栈^[1] 的增强。由此可以看出，FLiP+ 是一个可变的缩写，表示多种配合使用的开源项目。

常见场景

由于 FLiP 技术栈的变体非常多，所以可能很难确定哪一种适合你的场景。因此，我们提供了一些通用指南，你可以根据不同的场景选择合适的 FLiP+ 技术栈。上文提到的日志分析是一种常用场景，当然还有其他更多的场景，通常由数据 source 和 sink 驱动。

Flink-Pulsar 集成

FLiP 技术栈的一个关键组件是利用 Apache Flink^[2] 作为流式处理引擎来处理 Apache Pulsar 数据。这是基于 Pulsar-Flink 连接器实现的，开发人员可以构建原生的 Flink 应用，并在事件发生时从 Pulsar 大规模地流式传输事件，适用于流式 ELT 以及在主题流上持续执行 SQL 等场景。SQL 是一种业务语言，可以通过使用 Flink SQL 编写针对 Pulsar 流的简单 SQL 查询（包括聚合和连接）来实现事件驱动的实时应用程序。

Pulsar-Flink 连接器构建了一个弹性数据处理平台，通过无缝集成 Apache Pulsar 和 Apache Flink 允许以任何规模对 Pulsar 消息进行完全读写访问。作为数据工程师或数据分析师，你可以专注于业务逻辑，而无需担心数据来源以及存储。可以通过如下资源学习更多关于 Pulsar-Flink 连接器的知识：

• 打造全新批流融合：详解 Apache Flink 1.14.0 发布的 Pulsar Flink Connector
• 批流一体上云：StreamNative Cloud 支持 Flink SQL
• 使用 Apache Pulsar 和 Apache Flink SQL 进行流式分析^[3]

NiFi-Pulsar 集成

近期，StreamNative 与 Cloudera 宣布推出 Apache Pulsar + Apache NiFi 联合解决方案。现在我们官方支持利用 Apache NiFi 这种低代码流式工具从任何 Pulsar 主题中消费和生产消息。

利用 NiFi-Pulsar 集成，我们可以为任何数据管道构建实时数据处理和分析平台。这是流式应用程序开发平民化的关键连接器。

若要了解更多信息，可以阅读如下文章：

• StreamNative 与 Cloudera 宣布推出 Apache Pulsar + Apache NiFi 联合解决方案
• Producing and Consuming Pulsar messages with Apache NiFi^[4]
• Code for Pulsar, NiFi Tie-Up Now Open Source^[5]
• Pulsar and NiFi Integration Resources^[6]

FLiP 技术栈示例

上文介绍了 FLiP 的技术组合、使用场景以及基本集成，现在我们来看一个 FLiP 技术栈应用的示例。在此示例中，我们从一个运行 Python Pulsar 程序的设备中采集传感数据。

演示使用的边缘端硬件规格

• 2GB 内存的 Raspberry Pi 4
• Pimoroni BreakoutGarden Hat
• Sensiron SGP30 TVOC 及 eCO2 传感器
- • TVOC 传感器用于 0-60,000 ppb（十亿分之几）
- • CO2 传感器用于 400-60,000 ppm（百万分之几）

演示所用的边缘端软件规格

• Apache Pulsar C++ 及 Python 客户端
• Pimoroni SGP30 Python 库

流式服务器

• HP ProLiant DL360 G7 1U RackMount 64 位服务器
• Ubuntu 18.04.6 LTS
• 72GB PC3 RAM
• X5677 Xeon 3.46GHz 24 核 CPU
• 4×900GB 10K SAS SFF HDD
• Apache Pulsar 2.9.1
• Apache Spark 3.2.0
• Scala 2.12.15 (OpenJDK 64-Bit Server VM, Java 1.8.0_302)
• Apache Flink 1.13.2
• MongoDB

NiFi/AI 服务器

• NVIDIA Jetson Xavier NX Developer Kit
• AI Perf: 21 TOPS
• GPU: 48 Tensor Core 的 384 核 NVIDIA Volta GPU
• CPU：6 核 NVIDIA Carmel ARMv8.2 64 位 CPU 6 MB L2 + 4 MB L3
• 内存：8 GB 128 位 LPDDR4x 59.7GB/s
• Ubuntu 18.04.5 LTS (GNU/Linux 4.9.201-tegra aarch64)
• Apache NiFi 1.15.3
• Apache NiFi Registry 1.15.3
• Apache NiFi Toolkit 1.15.3
• Pulsar 处理器
• OpenJDK 8 and 11
• Jetson Inference GoogleNet
• Python 3

使用 FLiPN-Py 构建空气质量传感器程序

在这个示例程序中，我们希望持续监测办公室的空气质量，然后将大量数据交给数据科学家进行预测。一旦该模型完成，我们会将其添加到 Puslar Function 中进行实时异常检测，发送告警给办公室人员。我们还需要仪表盘来监控趋势、进行聚合和高级分析。

一旦初始的原型证明可用，我们将部署到所有远程办公室以监测内部空气质量。未来我们将持续改进，采集外部空气质量数据以及当地天气状况。

我们的客户端设备执行如下三个步骤来收集传感器读数，将数据格式化为期望的 schema，并将记录发送到 Pulsar。

边缘端第一步：收集传感器读数

result = sgp30.get_air_quality()

边缘端第二步：根据 Schema 格式化数据

class Garden(Record):
    cpu = Float()
    diskusage = String()
    endtime = String()
    equivalentco2ppm = String()
    host = String()
    hostname = String()
    ipaddress = String()
    macaddress = String()
    memory = Float()
    rowid = String()
    runtime = Integer()
    starttime = String()
    systemtime = String()
    totalvocppb = String()
    ts = Integer()
    uuid = String()

边缘端第三步：生产记录到 Pulsar 主题

producer.send(gardenRec,partition_key=str(uniqueid))

现在我们构建了从边缘设备到 Pulsar 的数据采集管道，接下来我们对发布到 Pulsar 的传感器数据做一些有意思的处理。

云端第一步：通过 Spark ETL 转成 Parquet 文件

val dfPulsar =
spark.readStream.format("pulsar")
.option("service.url", "pulsar://pulsar1:6650")
.option("admin.url", "http://pulsar1:8080")
.option("topic","persistent://public/default/garden3")
.load()

val pQuery = dfPulsar.selectExpr("*")
.writeStream
.format("parquet")
.option("truncate", false)
.option("checkpointLocation", "/tmp/checkpoint")
.option("path", "/opt/demo/gasthermal").start()

云端第二步：使用 Flink SQL 进行持续 SQL 分析

select equivalentco2ppm, totalvocppb, cpu, starttime, systemtime, ts, cpu, diskusage, endtime, memory, uuid from garden3;

select max(equivalentco2ppm) as MaxCO2, max(totalvocppb) as MaxVocPPB from garden3;

云端第三步：使用 Pulsar SQL 进行 SQL 分析

select * from pulsar."public/default"."garden3"

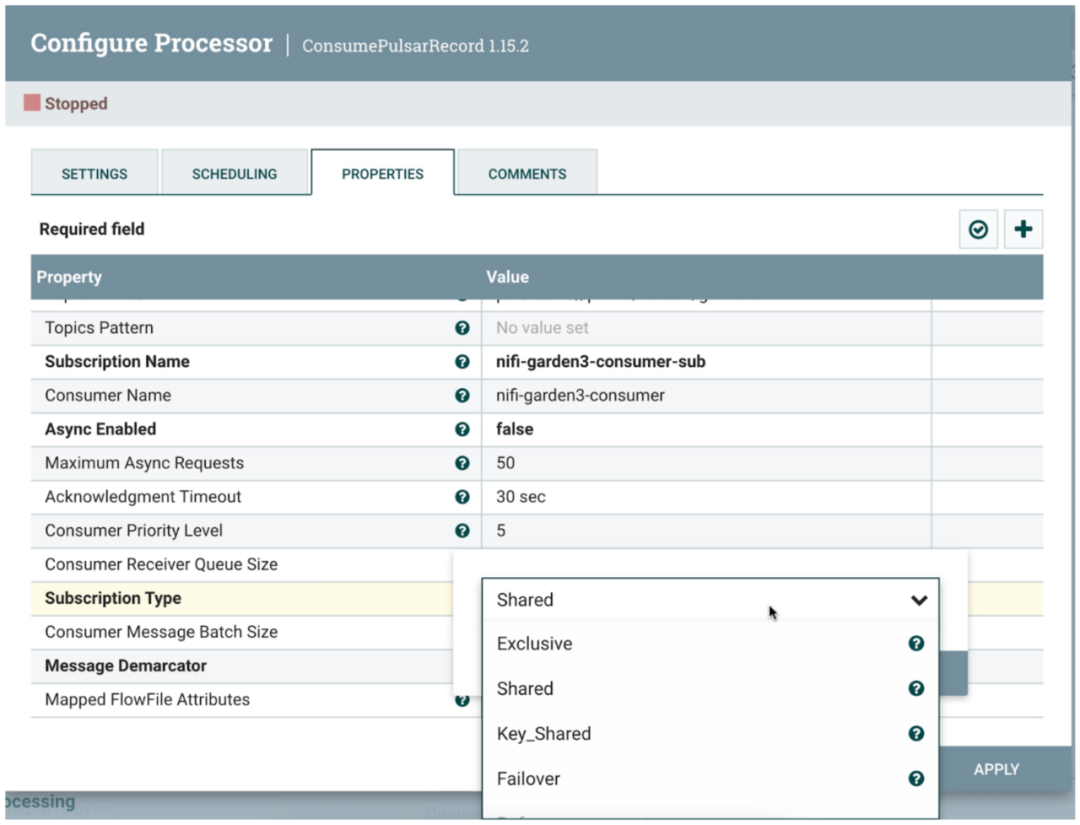

云端第四步：NiFi 过滤、路由、转换并存储到 MongoDB

我们本可以为 MongoDB 使用 Pulsar Function 和 Pulsar IO Sink，但使用 Apache NiFi 无需编码就能完成数据丰富。

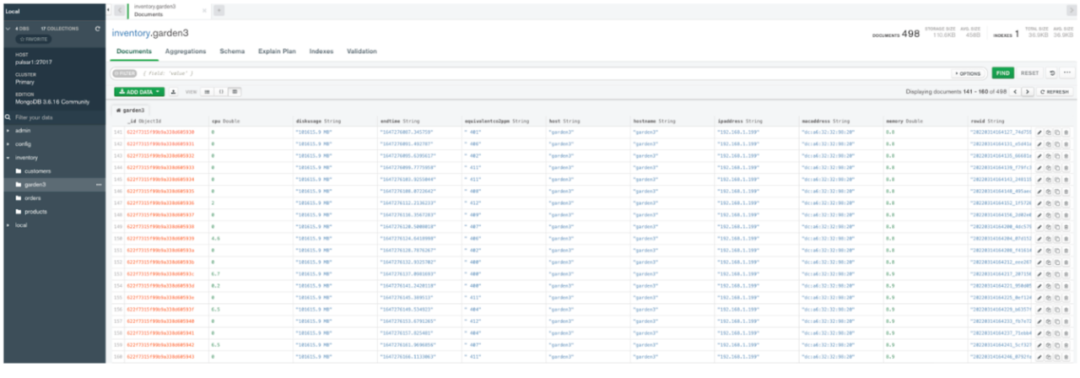

云端第五步：验证 MongoDB 数据

show collections

db.garden3.find().pretty()

示例数据

{'cpu': 0.3, 'diskusage': '101615.7 MB', 'endtime': '1647276937.7144697', 'equivalentco2ppm': '  411', 'host': 'garden3', 'hostname': 'garden3', 'ipaddress': '192.168.1.199', 'macaddress': 'dc:a6:32:32:98:20', 'memory': 8.9, 'rowid': '20220314165537_a9941b0d-6ce2-48f9-8a1b-4ac7cfbd889e', 'runtime': 0, 'starttime': '03/14/2022 12:55:37', 'systemtime': '03/14/2022 12:55:38', 'totalvocppb': ' 18', 'ts': 1647276938, 'uuid': 'garden3_uuid_oqz_20220314165537'}

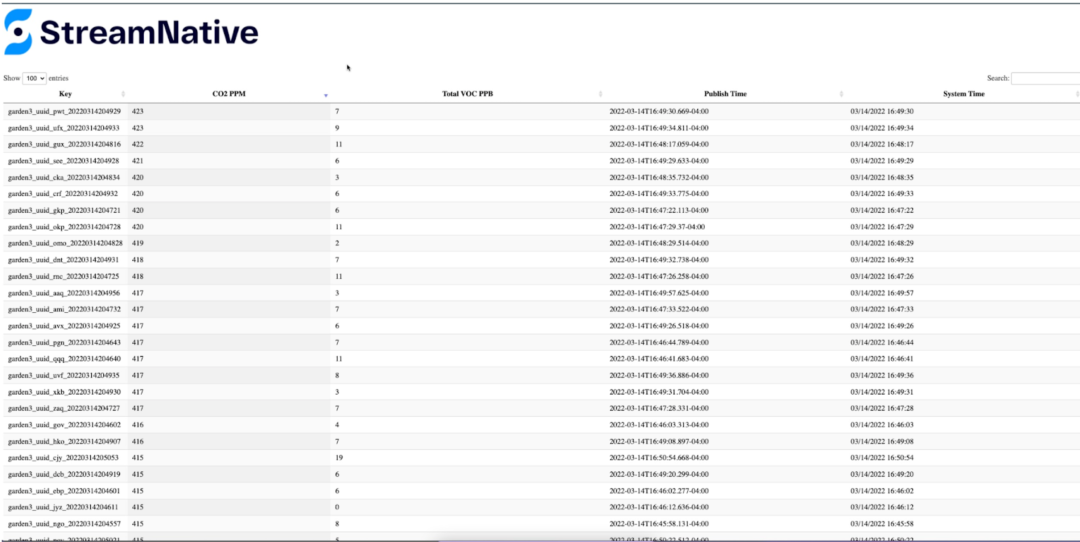

使用 Web Socket 的 HTML 示例数据展示

观看演示视频

结论

本文介绍了如何利用最新的开源框架组成 FLiP 技术栈，来构建实时事件驱动应用程序。通过使用最新的优秀的开源 Apache 流处理和大数据项目，我们可以更快、更轻松、更可扩展地构建应用程序。

欢迎大家使用 Pulsar 及其他上下游生态中出色的工具来构建可扩展的应用程序。从数据开始，通过 Pulsar 进行路由，对其进行转换以满足分析需求，并将其流式传输到企业的每个角落。无需数月的时间，数据工程师即可在数小时内构建出大规模快速数据驱动的仪表板、实时报告、应用程序以及机器学习分析数据。现在就开始构建这些 FLiPN 应用程序吧。
