1、pinpong库是一套控制开源硬件主控板的Python库，基于Firmata协议并兼容MicroPython语法，5分钟即可让你上手使用Python控制开源硬件。借助于pinpong库，直接用Python代码就能给各种常见的开源硬件编程。其原理是给开源硬件烧录一个特定的固件，使开源硬件可以通过串口与电脑通讯，执行各种命令。

pinpong库的名称由“Pin”和“Pong”组成，“Pin”指引脚，“PinPong”为“乒乓球”的谐音，指信号的往复。pinpong库的设计，是为了让开发者在开发过程中不用被繁杂的硬件型号束缚，而将重点转移到软件的实现。哪怕程序编写初期用Arduino开发，部署时改成了掌控板，只要修改一下硬件的参数就能正常运行，实现了“一次编写处处运行”。

在这里插入图片描述

2、pinpong库导入方法
pinpong库由于支持众多的主控板及开源硬件，因此分成了3个包，board、extension和libs，board包中放置主板支持的功能及常用库，extension为定制类主控，libs中放置其他传感器的扩展库。pinpong库支持多块主控板的使用，因此可以指定板型及端口号并生成对象，因为行空板上固定为协处理器并且端口号固定，因此可以省略掉这些参数而直接初始化。

from pinpong.board import xxx   #board包中的库
from pinpong.libs.xxx    #libs包中的库
from pinpong.extension.xxx    #extension包中的主板

Board().begin() #初始化，连接协处理器，检查固件为空或版本不对则自动烧录

在这里插入图片描述

3、实验硬件

在这里插入图片描述

4、9G舵机
是一种位置(角度)伺服的驱动器，适用于那些需要角度不断变化并可以保持的控制系统。舵机主要由外壳、电路板、无核心马达、齿轮与位置检测器所构成。其工作原理是由接收机或者单片机发出信号给舵机，其内部有一个基准电路，产生周期为20ms，宽度为1.5ms 的基准信号，将获得的直流偏置电压与电位器的电压比较，获得电压差输出。经由电路板上的IC 判断转动方向，再驱动无核心马达开始转动，透过减速齿轮将动力传至摆臂，同时由位置检测器送回信号，判断是否已经到达定位。适用于那些需要角度不断变化并可以保持的控制系统。当电机转速一定时，通过级联减速齿轮带动电位器旋转，使得电压差为0，电机停止转动。一般舵机旋转的角度范围是0 度到180 度。

在这里插入图片描述

PWM信号和舵机转动角度的关系
说到舵机的控制信号，一般是脉宽调制（PWM）信号，如下图，直观反映了PWM信号和舵机转动角度的关系，你也可以简单的理解为，通过给舵机通电的时间控制，结合角度传感器的反馈信号检测和控制，实现了舵机的精确角度控制。舵机的控制信号周期为20MS的脉宽调制信号（PWM），其中脉宽从0.5ms-2.5ms，相应的舵盘位置从0-180度，呈线型变化。也就是说，给舵机提供一定的脉宽，他的输出轴就会保持一定的对应角度，无论外接转矩怎么改变，知道给他提供另外一个脉冲信号，他才会改变输出角度到新的对应的位置上。舵机内部有一个基准电路，产生周期为20MS，宽度为1.5MS的脉冲信号，有一个比较器，将外加信号与基准信号相比较，判断出方向和大小，从而产生电机的转动信号。舵机是一种位置伺服驱动器，转动范围不能超过180度，适用于那些需要不断变化并可以保持的驱动器中，比喻说机器人的关节、飞机的舵面等。

在这里插入图片描述

【花雕体验】14 行空板pinpong库测试外接传感器模块（之一）
行空板测试外接传感器模块——Mind+代码编程
测试程序二十一：行空板P21口控制舵机
实验接线：行空板P21口接9G舵机模块

#【花雕体验】14 行空板pinpong库测试外接传感器模块（之一）
#行空板测试外接传感器模块——Mind+代码编程
#测试程序二十一：行空板P21口控制舵机
#实验接线：行空板P21口接9G舵机模块

from pinpong.extension.unihiker import *
from pinpong.board import Board,Pin
from pinpong.board import Servo
import time

Board().begin()
servo1 = Servo(Pin((Pin.P21)))

while True:
    servo1.write_angle(45)
    time.sleep(2)
    servo1.write_angle(90)
    time.sleep(2)
    servo1.write_angle(180)
    time.sleep(2)
    servo1.write_angle(0)
    time.sleep(2)

实验测试视频（29秒）

https://v.youku.com/v_show/id_XNTg4MTgyMDg0OA==.html

【花雕体验】14 行空板pinpong库测试外接传感器模块（之一）
行空板测试外接传感器模块——Mind+图形编程
测试程序二十二：行空板P21口控制舵机
实验接线：行空板P21口接9G舵机模块

在这里插入图片描述

实验串口返回情况

在这里插入图片描述

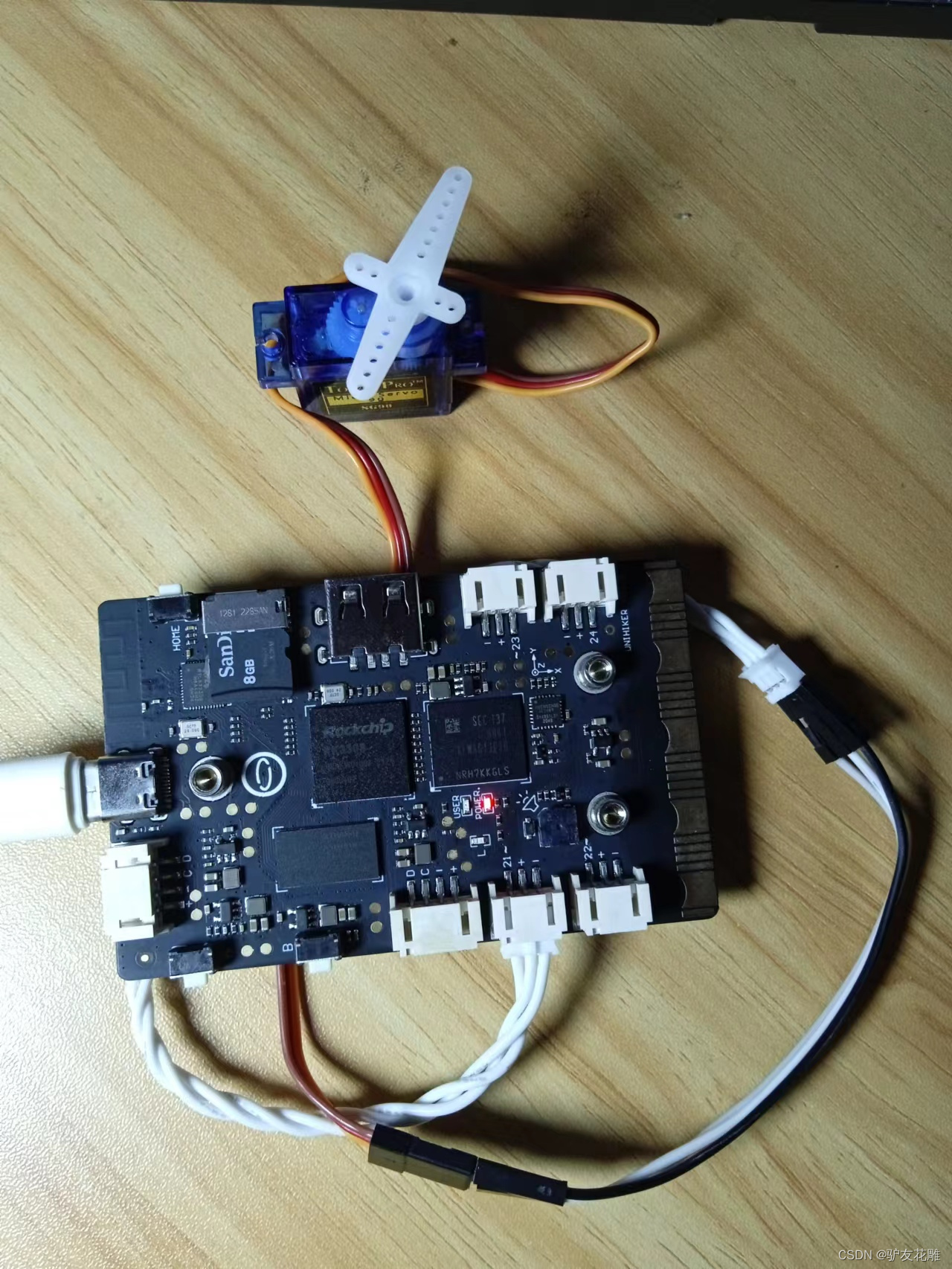

实验场景图

在这里插入图片描述

5、DHT11温湿度传感器
DHT11是一款含有已校准数字信号输出的温湿度复合传感器。它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。传感器包括一个电阻式感湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。因此该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。每个DHT11传感器都在极为精确的湿度校验室中进行校准。校准系数以程序的形式储存在OTP内存中，传感器内部在检测信号的处理过程中要调用这些校准系数。单线制串行接口，使系统集成变得简易快捷。超小的体积、极低的功耗，信号传输距离可达20米以上，使其成为各类应用甚至最为苛刻的应用场合的最佳选则。产品为4针单排引脚封装。连接方便，特殊封装形式可根据用户需求而提供。

在这里插入图片描述

模块描述
（1）可以检测周围环境的湿度和温度
（2）传感器采用DHT11
（3）湿度测量范围：20%-95%（0度-50度范围）湿度测量误差：±5%
（4）温度测量范围：0度-50度温度测量误差：±2度
（5）工作电压3.3V-5V
（6）输出形式数字输出
（7）设有固定螺栓孔，方便安装
（8）小板PCB尺寸：3.2cm*1.4cm
（9）电源指示灯（红色）
（10）每套重量约为8g

在这里插入图片描述

【花雕体验】14 行空板pinpong库测试外接传感器模块（之一）
行空板测试外接传感器模块——Mind+代码编程
测试程序二十三：行空板P21口读取DHT11温湿度传感器数值
实验接线：行空板P21口接DHT11温湿度传感器模块

#【花雕体验】14 行空板pinpong库测试外接传感器模块（之一）
#行空板测试外接传感器模块——Mind+代码编程
#测试程序二十三：行空板P21口读取DHT11温湿度传感器数值
#实验接线：行空板P21口接DHT11温湿度传感器模块

from pinpong.extension.unihiker import *
from pinpong.board import Board,Pin
from pinpong.board import DHT11
import time

Board().begin()
print("行空板P21口读取DHT11温湿度传感器数值")
DHT11 = DHT11(Pin((Pin.P21)))

while True:
    print("温度=")
    print(DHT11.temp_c())
    print("湿度=")
    print(DHT11.humidity())
    time.sleep(1)
