RT-Thread 双向链表（学习笔记）

本文参考自[野火EmbedFire]《RT-Thread内核实现与应用开发实战——基于STM32》，仅作为个人学习笔记。更详细的内容和步骤请查看原文（可到野火资料下载中心下载）

双向链表的基本概念

双向链表也叫双链表，是链表的一种，它的每个数据结点中都有两个指针，分别指向直接后继和直接前驱。所以，从双向链表中的任意一个结点开始，都可以很方便地访问它的前驱结点和后继结点。一般我们都构造双向循环链表。

——百度百科

这种数据结构形式使得双向链表在查找时更加方便，特别是大量数据的遍历，由于双向链表具有对称性，能方便地完成各种插入、删除等操作，但需要注意前后方向的操作。

双向链表的函数接口

链表节点结构体

首先介绍 RT-Thread 中的链表节点结构体，这个和我们平时自己定义的双向链表没有什么区别。

/** * Double List structure */
struct rt_list_node
{

    struct rt_list_node *next;           /**< 尾指针，指向下一个节点. */
    struct rt_list_node *prev;           /**< 头指针，指向上一个节点. */
};
typedef struct rt_list_node rt_list_t;   /**< Type for lists. */

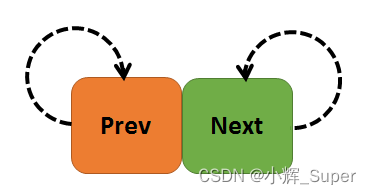

链表初始化 rt_list_init()

链表使用之前必须初始化，将链表的头尾指针都指向自己。

/** * @brief initialize a list * * @param l list to be initialized */
rt_inline void rt_list_init(rt_list_t *l)
{

    l->next = l->prev = l;
}

图片来源：《RT-Thread内核实现与应用开发实战》

初始化函数里没有给链表头申请空间，这一步需要手动使用 rt_malloc() 来申请，具体可以参考下面的代码（参考原文）。

head = rt_malloc(sizeof(rt_list_t)); // 申请动态内存
if(RT_NULL == head)
	rt_kprintf("动态内存申请失败！\n");
else
	rt_kprintf("动态内存申请成功");

rt_kprintf("双向链表初始化中......\n");
rt_list_init(head);
if(rt_list_isempty(head)
	rt_kprintf("双向链表初始化成功！\n");

向链表中指定节点后面插入节点 rt_list_insert_after()

插入节点前，需要先申请节点大小的内存（见下文），然后在指定节点后插入新的节点。

/** * @brief insert a node after a list * * @param l list to insert it * @param n new node to be inserted */
rt_inline void rt_list_insert_after(rt_list_t *l, rt_list_t *n)
{

    l->next->prev = n;
    n->next = l->next;

    l->next = n;
    n->prev = l;
}

图片来源：《RT-Thread内核实现与应用开发实战》

向链表中指定节点前面插入节点 rt_list_insert_before()

插入节点前，需要先申请节点大小的内存，然后在指定节点前插入新的节点。

/** * @brief insert a node before a list * * @param n new node to be inserted * @param l list to insert it */
rt_inline void rt_list_insert_before(rt_list_t *l, rt_list_t *n)
{

    l->prev->next = n;
    n->prev = l->prev;

    l->prev = n;
    n->next = l;
}

图片来源：《RT-Thread内核实现与应用开发实战》

下面是节点插入操作的示例代码（参考自原文）：

// 动态申请第一个节点的内存
node1 = rt_malloc(sizeof(rt_list_t));

// 动态申请第二个节点的内存
node2 = rt_malloc(sizeof(rt_list_t));

// 将 node2 插入到 head 后面
rt_list_insert_after(head, node2);

// 将 node1 插入到 node2 前面
rt_list_insert_before(node2, node1);

if((node1->prev == head) && (node2->prev == node1))
	rt_kprintf("添加节点成功!\n");
else
	rt_kprintf("添加节点失败!\n");

从链表删除节点 rt_list_remove()

删除节点比添加节点简单，只需要将要删除节点前后两个节点连起来，再释放要删除节点的内存。

/** * @brief remove node from list. * @param n the node to remove from the list. */
rt_inline void rt_list_remove(rt_list_t *n)
{

    n->next->prev = n->prev;
    n->prev->next = n->next;

    n->next = n->prev = n;
}

图片来源：《RT-Thread内核实现与应用开发实战》

删除节点的具体方法：

// 原链表结构体：head ->> node1 ->> node2 ->> node3
rt_list_remove(node2);
rt_free(node2); // 释放 node2 的内存
if(node3->prev == node1) // 后面的节点是否与前面的节点相连
	rt_kprintf("删除节点成功\n");

双向链表实验

#include "board.h"
#include "rtthread.h"


// 定义线程控制块指针
static rt_thread_t test_thread = RT_NULL;


/****************************************************************************** * @ 函数名 ： test_thread_entry * @ 功 能 ： 线程入口函数 * @ 参 数 ： parameter 外部传入的参数 * @ 返回值 ： 无 ******************************************************************************/
static void test_thread_entry(void *parameter)
{

	rt_list_t *head;  // 双向链表头
	rt_list_t *node1; // 双向链表的节点1
	rt_list_t *node2; // 双向链表的节点2

	head = rt_malloc(sizeof(rt_list_t)); // 申请动态内存
	if(RT_NULL == head) // 没有申请成功
		rt_kprintf("动态内存申请失败！\n");
	else
		rt_kprintf("动态内存申请成功，头节点地址为%d !\n", head);

	rt_kprintf("\n双向链表初始化中......\n");
	rt_list_init(head);

	if(rt_list_isempty(head))
		rt_kprintf("双向链表初始化成功！\n");

	//动态申请第一个节点的内存
	node1 = rt_malloc(sizeof(rt_list_t));

	// 动态申请第二个节点的内存
	node2 = rt_malloc(sizeof(rt_list_t));

	rt_kprintf("\n添加第一个节点与第二个节点......\n");

	//分别插入 node2 和 node1，最终效果为 head ->> node1 ->> node2
	rt_list_insert_after(head, node2);
	rt_list_insert_before(node2, node1);

	if((node1->prev == head) && (node2->prev == node1))
		rt_kprintf("添加节点成功.\n");
	else
		rt_kprintf("添加节点失败.\n");

	rt_kprintf("\n删除节点......\n");
	rt_list_remove(node1);

	rt_free(node1);  // 释放第一个节点的内存
	if(node2->prev == head)
		rt_kprintf("删除节点成功.\n");

	while(1)
	{

		LED0(ON);
		rt_thread_delay(500); // 500个tick（500ms）
		LED0(OFF);
		rt_thread_delay(500);
	}
}

int main(void)
{

	// 硬件初始化和RTT的初始化已经在component.c中的rtthread_startup()完成

	// 创建一个动态线程
	test_thread =                                 // 线程控制块指针
	rt_thread_create("list_test",                 // 线程名字
	                test_thread_entry,            // 线程入口函数
	                RT_NULL,                      // 入口函数参数
	                255,                          // 线程栈大小
				    5,                            // 线程优先级
					10);                          // 线程时间片

	// 开启线程调度
	if(test_thread != RT_NULL)
		rt_thread_startup(test_thread);
	else
		return -1;

}

实验现象
