ESP8266-Arduino编程实例-PWM

PWM

本文将演示如何使用ESP8266 NodeMCU生成PWM信号，通过随时间改变占空比来调节 LED 亮度。

ESP8266 GPIO 可以设置为输出 0V 或 3.3V，但在0~3.3V之间不能输出任何电压。 尽管如此，可以使用脉宽调制 (PWM) 输出“假”中电平电压，从而产生不同级别的 LED 亮度的方式。

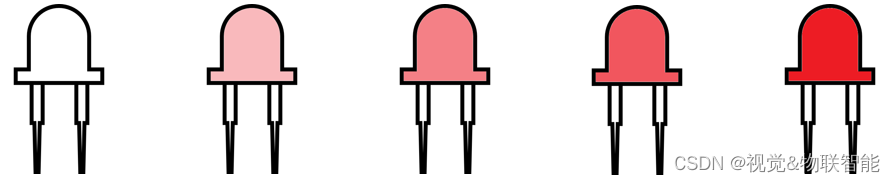

如果非常快速地在 HIGH 和 LOW 之间切换 LED 的电压，眼睛将无法跟上 LED 开关的速度； 只会看到亮度的一些渐变。

这基本上就是 PWM 的工作原理——通过产生一个以非常高的频率在 HIGH 和 LOW 之间变化的输出。

占空比是 LED 设置为高电平的时间段的一部分。 下图说明了 PWM 的工作原理。

50% 的占空比导致 50% 的 LED 亮度，0 占空比意味着 LED 完全关闭，100 占空比意味着 LED 完全开启。 更改占空比是产生不同亮度级别的方式。

关于PWM的更多介绍，请参考：
