立创eda学习笔记：铺铜死区？孤岛？死铜？

原文链接

铺铜的时候有一个死铜（死区）的概念，这个概念在设置里也有反映，就是“是否保留孤岛”

什么是铺铜死区？什么是孤岛？

isolated shapes：孤铜，也叫孤岛（其实立创eda里面的死区和死铜也是指的这个）
是指在PCB中孤立无连接的铜箔。一般都是在铺铜时产生。
解决的方法比较简单。可以在PCB设计中手工连线将其与同网络的铜箔相连。
也可以通过打过孔方式与同网络铜箔相连。
无法解决的孤铜，删除掉即可。

“孤岛”一词对于PCB设计师来说，很熟悉。这是指在做铺铜时，其中没有跟任何信号，及地，电源连接的铺铜。也有人叫“死铜”“碎铜”如下图所示

我画了几个图来说说我的经验，新手向，大佬勿喷：

这个图里，p1是一个2p的插针，用来导入外部的vcc和gnd，led1是一个led灯，它需要一脚接vcc，一脚接gnd才能正常工作，为了方便说明，我这里故意画了一个环线把gnd包围了起来，实际上孤岛形成的原因各种各样，没有我这个这么简单粗暴。

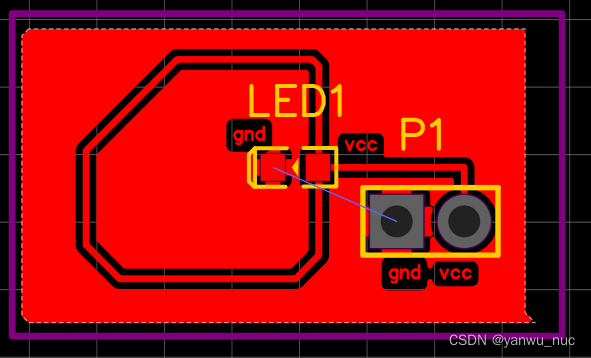

我再在外面画了铺铜的边框把它包起来，就变成了下面这个样子

你觉得中间被包起来的那一块叫孤岛？
不对，它虽然和外面的铺铜-gnd隔绝，但是它仍然是有网络的，它的网络名就是gnd。

而且gnd的网络不完整，所以网络飞线一直会提示你。

这个时候，你不论选不选保留孤岛，这个图不会有任何变化，因为它根本不是孤岛。

要解决这个飞线可以打过孔在底层走线。

再看下面这个图

这个图跟前面的图的区别就是led的方向换了一下 ，如果这个时候铺铜把它全部框起来（选择保留孤岛）就变成了下面这个，外面的大面积铺铜把led1的gnd和插座的gnd连起来了。

这个时候被vcc包围的部分才叫孤岛，它不属于任何网络，如果重建铺铜，然后选择不保留孤岛就是下图

哦，对了，铺铜是否可见要点击空白的地方再去修改属性。

铺铜本身的属性要点击铺铜的边框才能修改。

上面就是我对铺铜孤岛的个人理解，希望可以帮助到新手。

网上有关于要不要去除死区（孤岛）的讨论，我觉得这个回答比较好，我把它贴在下面：

有人说应该除去，原因大概是：
会造成EMI问题

增强抗干扰能力

死铜没什么用

但也有人说应该保留，原因大概是：

去了有时大片空白不好看

增加板子机械性能，避免出现受力不均弯曲的现象

那么，到底谁对谁错呢？

第一，我们不要死铜（孤岛），因为这个孤岛在这里形成一个天线的效应，如果周围的走线辐射强度大，会增强周围的辐射强度；并且会形成天线的接受效应，会对周围走线引入电磁干扰。

第二，我们可以删除一些小面积的孤岛。如果我们希望保留覆铜，应该将孤岛通过地孔与GND良好连接，形成屏蔽。

第三，在高频情况下，印刷电路板上的布线的分布电容会起作用，当长度大于噪声频率相应波长的1/20时，就会产生天线效应，噪声就会通过布线向外发射。如果在PCB中存在不良接地的覆铜话，覆铜就成了传播噪音的工具。

因此，在高频电路中，千万不要认为，把地线的某个地方接了地，这就是“地线”，一定要以小于λ/20的间距，在布线上打过孔，与多层板的地平面“良好接地”。如果把覆铜处理恰当了，覆铜不仅具有加大电流，还起了屏蔽干扰的双重作用。

第四，通过打地孔，保留孤岛的覆铜，不但能够起到屏蔽干扰的作用，确实也可以防止PCB变形。
