AHB2APB_bridge 设计

---

1. 功能描述

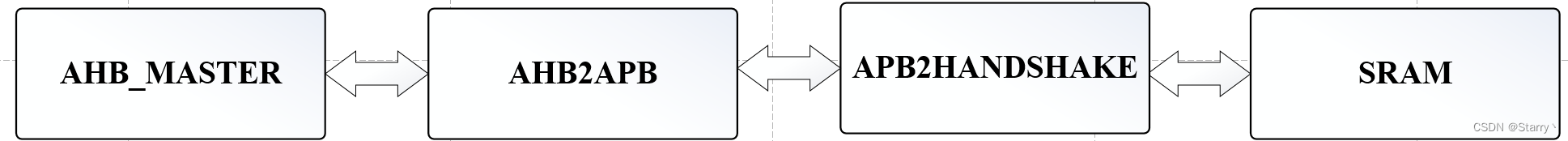

此处研究AHB Slave到 APB master的桥接器，实现接口转化，例如下图

2. 参数描述

Group	Signal	Direction	Width(bits)	Description
AHB slave interface	hrstn	input	1	复位信号
	hclk	input	1	时钟
	haddr	input	HADDR_WIDTH	用于访问内部寄存器的地址
	hburst	input	3	burst传输格式
	hsize	input	3	数据传输有效位
	htrans	input	2	传输状态
	hwrite	input	1	1表示写，0表示读
	hsel	input	1	选通
	hwdata	input	HDATA_WIDTH	写数据
	hrdata	output	HDATA_WIDTH	读出的数据
	hreadyout	output	1	准备标志
	hresp	output	1	反馈当前传输是否存在错误
APB master interface	paddr	output	HADDR_WIDTH	地址
	pselx	output	1	对下标为x的APB Slave片选
	penable	output	1	用于区分ACCESS PHASE与SETUP PHASE
	pwrite	output	1	读写指令
	pwdata	output	PDATA_WIDTH	写数据
	prdata	input	PDATA_WIDTH	读数据
	pready	input	1	准备信号
	pslverr	input	1	传输错误标志

之后是参数描述

Parameter	Units	Description
HADDR_WIDTH	bit	AHB接口的地址位宽
HDATA_WIDTH	bit	AHB接口的数据位宽
PADDR_WIDTH	bit	APB接口的地址位宽
PDATA_WIDTH	bit	APB接口的数据位宽
ACCESS_ADDR1、ACCESS_ADDR2、ACCESS_ADDR3、ACCESS_ADDR4	bit	可访问地址

3. 逻辑设计
