MLX90640 红外热成像仪测温传感器模块开发笔记（六）红外图像伪彩色编码

什么是红外成像伪彩编码

红外成像的最终目的是用图像来表现温度变化，并且可以通过颜色来区分出不同热量的物体轮廓和形状。那么，到底用什么颜色来表示什么温度呢？是否有什么标准规范呢？

这个问题一开始也是心里没底的，因为我不是专业做红外成像的，只能到处查资料了解温度和颜色之间的关系，基本得到以下几点结论：

（1）温度和颜色之间没有绝对的对应关系，没有人要求红外成像必须要用什么颜色来表示某个温度，这种对应关系完全是由设计人员自已决定的。

（2）不同的应用领域和行业出于不同的目的，会进行一些温度和颜色的研究，进而用一种适用的渐变色来突出显示某些特别关心的热元素。

（3）颜色编码绝大多数是渐变色。以下是几种不同的颜色编码

另外，还有人提出了“符合人的生理”让人看着更加“舒服”的 HIS 彩色

温度转颜色的方法

（1）首先假设温度范围的上下限并将实际的温度数据转换为 0~255 之间的数值

（2）使用转换后的数值代入下面的伪彩编码计算函数，生成伪彩色

//伪彩 1

procedure GrayToPseColor(grayValue:Integer; var colorR,colorG,colorB:Ingeger);

Begin

colorR:=Abs(0-grayValue);

colorG:=Abs(127-grayValue);

colorB:=Abs(255-grayValue);

End;

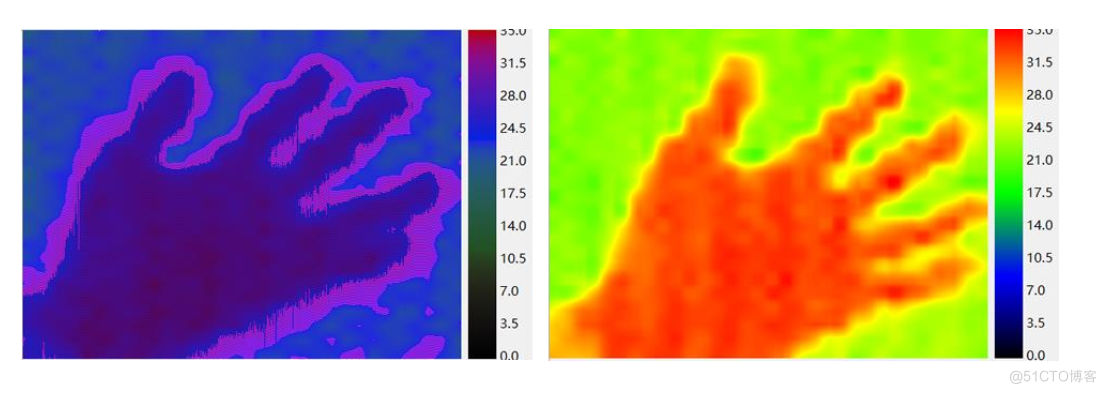

MLX90640 红外热成像仪测温传感器模块成果展示
