唐老师讲运算放大器(第七讲)——运放的应用

二、有源滤波器

三、无源低通滤波器

四、一阶低通有源滤波器

五、二阶低通滤波器

比一阶阻带下降的更快

应用举例（注意：滤波器处的两次RC不一定要相等）

二阶低通滤波器的幅频特性：

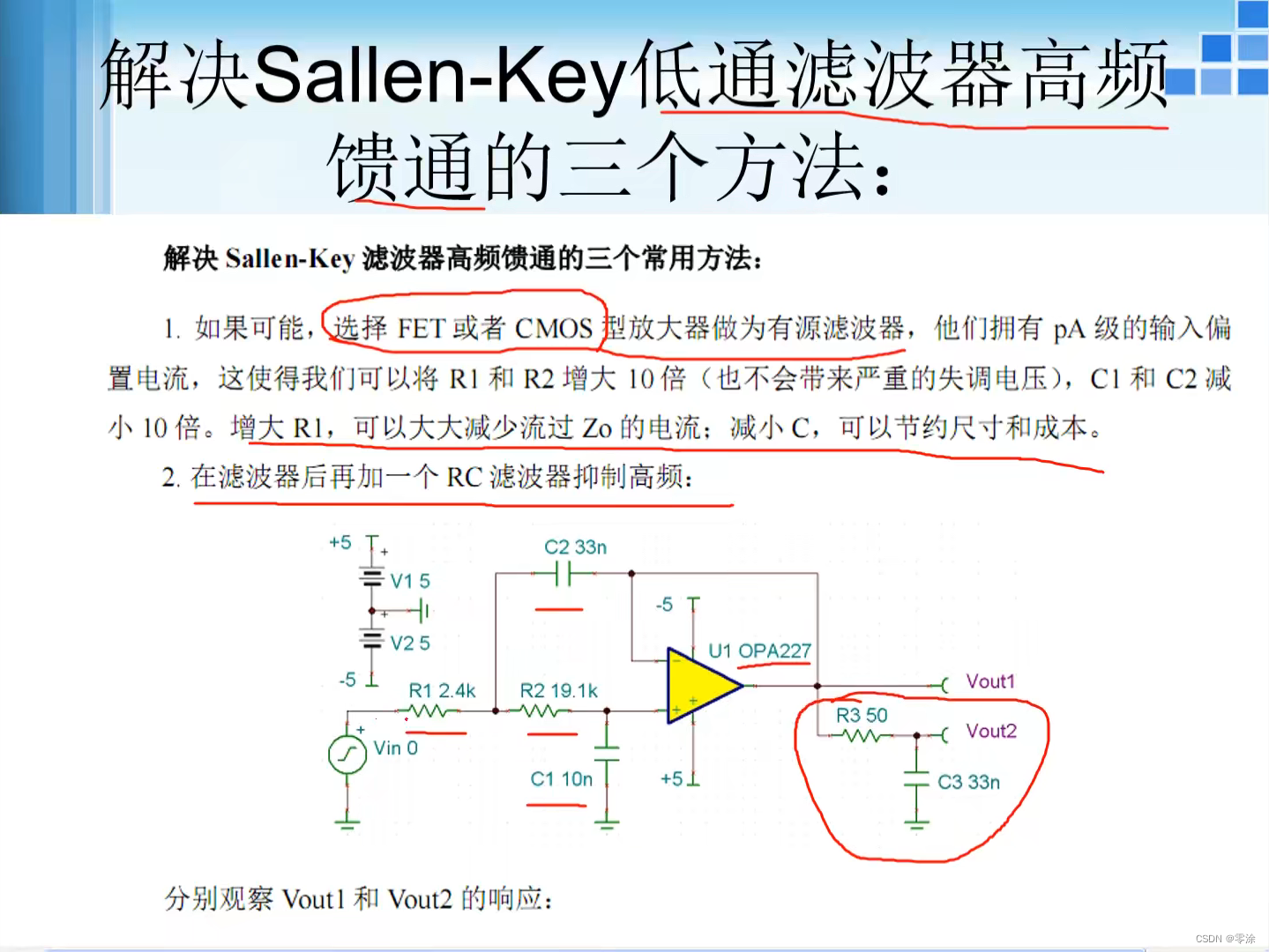

解决Sallen-Key 低通滤波器高频馈通的三个方法：

Sallen-Key 低通滤波器高频馈通是指在二阶低通滤波器中能通过高频信号的现象：比如设计的低通滤波器的截止频率为28Hz，结果能通过28KHz的噪声干扰，有以下几种解决办法：

还有一种办法图下图所示，加入一个运放作为缓冲器。

实际设计案例

六、二阶高通滤波器

将二阶低通的RC互换位置就得到了二阶高通。

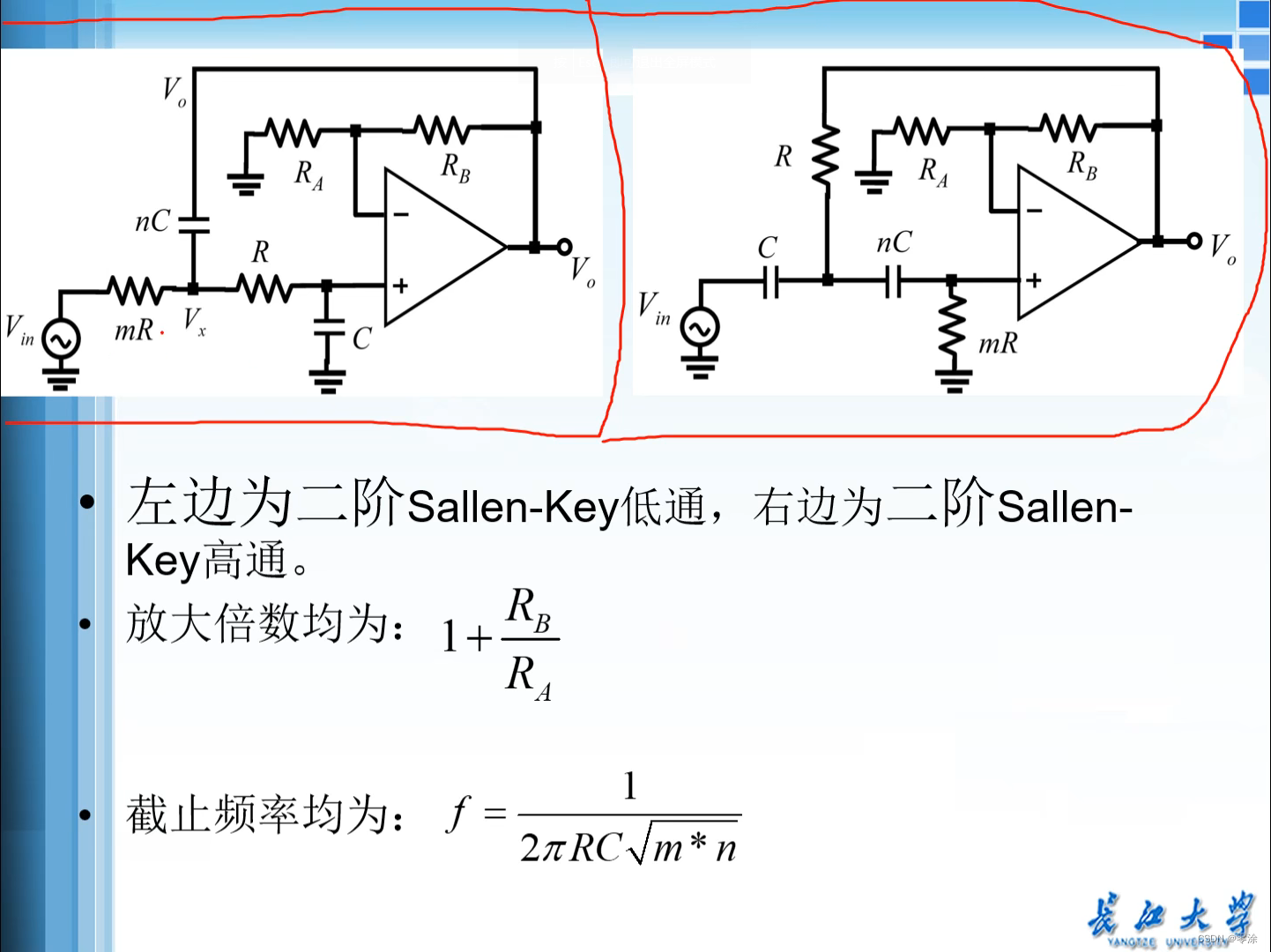

二阶低高通滤波器的放大倍数和截止频率计算

七、带通滤波器

下图的右上图电路适合通频带较窄的带通滤波器，如果通频带较大，需要采用先高通后低通的设计

下图为采用先低通后高通的带通滤波器设计，该设计适合于通频带较大的情况。

还有一种是高Q值的带通滤波器DAPF

带通滤波器案列

心电信号经过AD620放大后，首先经过一个高通，截止频率为0.05Hz，然后再经过一个低通，截止频率为100Hz

八、带阻滤波器(陷波器)

一般设计50Hz或者60Hz带阻滤波器，这样就可以去除工频干扰。

带阻滤波器设计实例
什么时候需要滤除50Hz(中国)或者60Hz(国外)干扰，有两个条件：
一是50Hz或者60Hz信号在有用的频带范围
二是系统使用市电进行供电，如果采用干电池供电，可以不用滤除。

九、全通滤波器

十、有源滤波器中的无源器件的选择

调节频率的原则：先固定电容，然后采用电位器代替某一电阻，通过旋转电位器来调节中心频率，当频率值达到设定的值，用胶水固定电位器。
电容推荐用NPO电容：NPO之间的电容性能好，但是体积大

有源滤波器中GBW和压摆率的选择：
