VLAN介绍与实验

目录

一、VLAN概述

二、配置实验

三、总结

---

一、VLAN概述

1.vlan概念及作用

        vlan叫做虚拟局域网（VLAN Virtual LAN ）虚拟局域网是一组逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，可以根据功能部门应用等因素将他们组织起来，相互之间的通信就像他们在同一网段。作用是划分广播域，控制广播消息传递范围。

2.vlan的种类

        静态VLAN：基于端口划分静态VLAN

        动态VLAN：基于MAC地址划分动态VLAN

3.vlan的id范围

 4.trunk的作用

        ①Trunk是一个公共的链路，在Trunk中可以发送所有vlan的数据，以达到所有vlan可以通过 一条链路跨交换机通信。
        ②Trunk根据不同的vlan号给vlan发送的数据添加标识，使同一vlan可以跨交换机通信。

二、配置实验

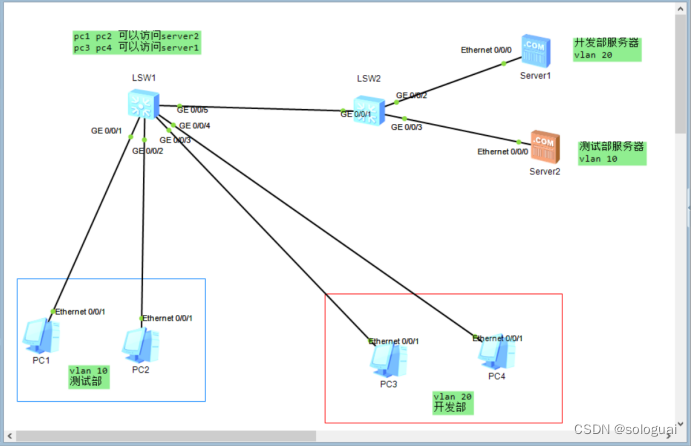

 过程：

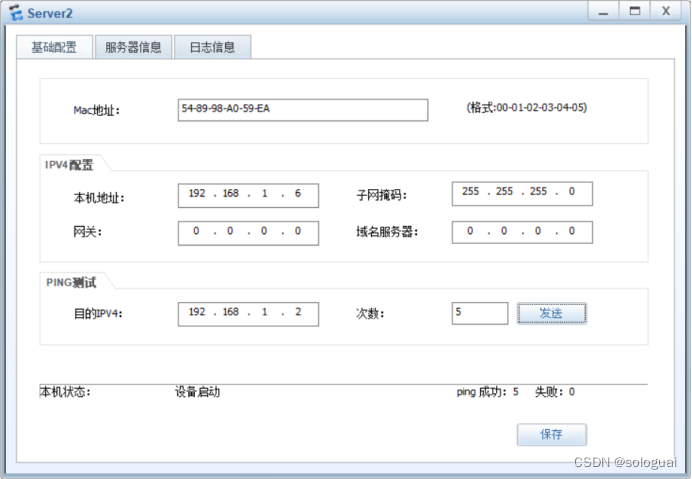

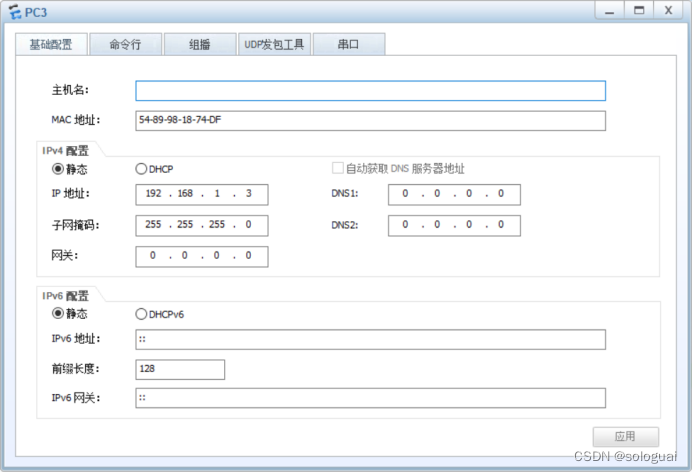

步骤1：设置四台主机和两台服务器的的IP地址和子网掩码

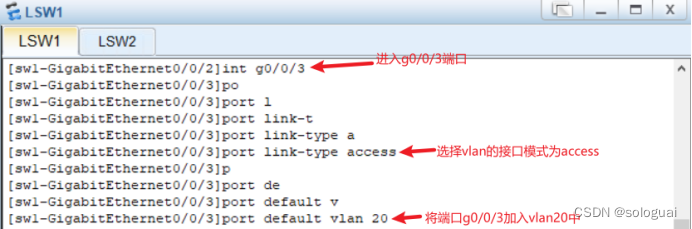

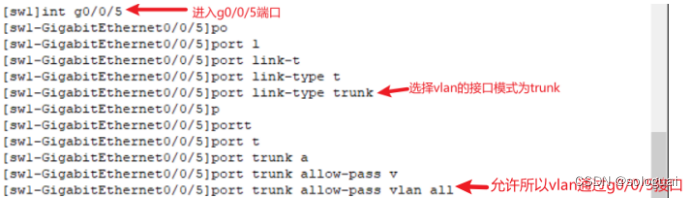

步骤2：配置交换机sw1



 步骤3：配置交换机sw2

步骤4：进行测试

pc1 ping server2



pc2 ping server2

Pc3 ping server1

Pc4 ping server1

server1 ping pc3

Server1 ping pc4

Server2 ping pc1

Server2 ping pc2

实验成功！

三、总结

创建vlan ：默认只有 vlan 1
[系统视图] vlan   10                            ###建立单个vlan
[系统视图] vlan   batch   20  30  40    ###一次性建立多个vlan
[sw1]display vlan                               ###查看vlan 的一些基本信息

access   交换机  主机  路由器

trunk   交换机核交换机相连
