机器学习深度神经网络——实验报告

---

〇、实验报告pdf可在该网址下载

机器学习实验六：深度神经网络
这个需要积分下载（因为实验报告后台查重，不建议直接白嫖）。
建议看博客，博客里面会有很多实验报告小说明会用【…】加粗注释。

一、实验目的与要求

实验目的：

1. 掌握神经元模型、全连接网络和CNN网络；
2. 掌握前向传递和反向传递的原理以及推导。

实验要求：

1. 全方面比较CNN与全连接网络的异同。
2. 推导神经网络前向后向传播算法的优化迭代公式。
3. 熟练掌握一种深度神经网络的算法与应用，并给出在人脸识别、身份证识别、通用手写体识别等方面的2个以上应用案例与效果（可在腾讯云上做，相关实验素材腾讯那边已准备，把相关东西搬到实验报告上来组织好即可）。
4. 参考前人论文，另起一节，设计一个全新的深度神经网络，使其能在至少一个应用场景能PK过经典的 CNN与全连接网络或现有论文中的算法 ；简要内容写在实验报告中，详细的可写成一篇论文提交到“论文提交处”。

二、实验内容与方法

2.1 深度神经网络的知识回顾

根据周志华老师的《机器学习》一书中，来阐述神经网络模型。

2.1.1 神经元模型

神经网络中最基本的成分是神经元模型。在生物神经网络中，每个神经元与其他神经元相连，当它“兴奋”时，就会向相连的神经元发送化学午直，从而改变这些神经元内的点位；如果某神经元的电位超过了一个“阈值”，那么它就会被激活，即“兴奋”起来，向其他神经元发送化学物质。

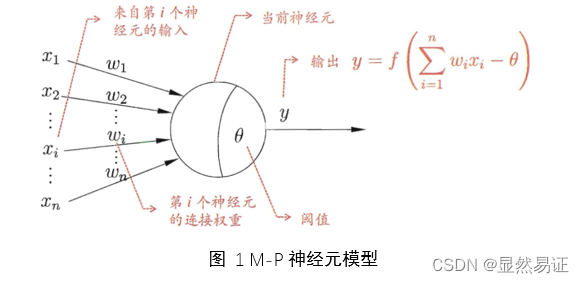

1943年，[McCulloch and Pitts,1943]将上述情形抽象为图一所示的简单模型，这就是一直沿用至今的“M-P神经元模型”。

在这个模型中，神经元接收到来自n个其他神经元传递过来的输入信号，这些输入信号通过权重的链接进行传递，神经元收到的总输入值将与神经元的阈值进行比较，然后通过激活函数处理以产生神经元的输出。

2.1.2 从感知机到神经网络

1）二分类模型

感知机的模型是一个有若干输入和一个输出的模型（图二）。

其中输出和输入之间学习到一个线性关系，得到中间输出结果（公式1），接着是一个神经元激活函数，得到输出结果为1或者-1（公式2）.当然，这个模型只能用于二分类，且无法学习比较复杂的非线性模型。

2.1.3 全连接神经网路（DNN）

1）基本介绍

神经网络是基于感知机的扩展，而DNN可以理解为有很多隐藏层的神经网络。多层神经网络和深度神经网络DNN也是指的一个东西，DNN有时也叫做“多层感知机(Multi-Layer perceptron,MLP)”。

2）基本结构

3）DNN前向传播算法

4）DNN反向传播算法

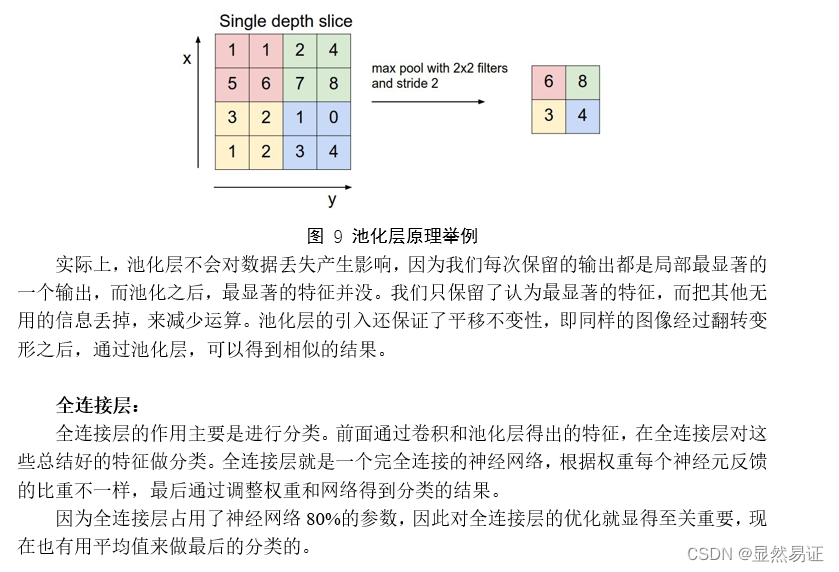

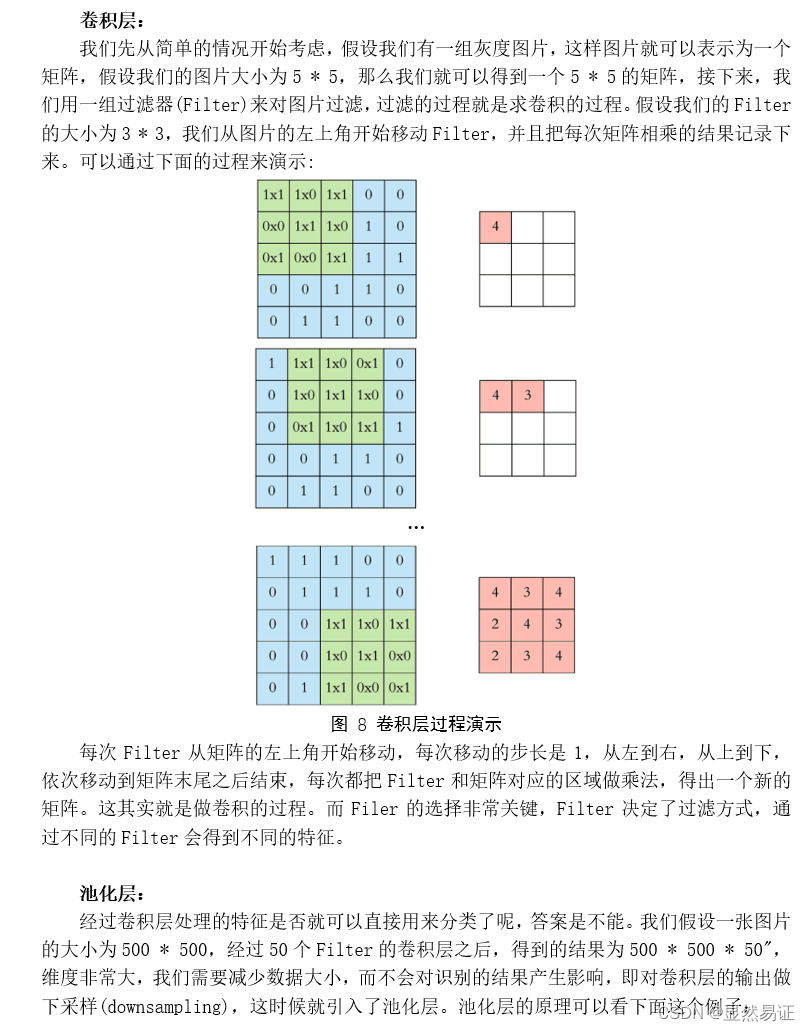

2.1.4 卷积神经网络（CNN）

2.1.5 DNN和CNN比较

1） 异：

• 问题范围：
  · DNN 就是多层网络，只是用了很多技巧，让它能够 deep，所以解决问题比较广泛；
  · CNN 专门解决图像问题的，可用把它看作特征提取层，放在输入层上，最后用MLP 做分类。
• 结构信息：
  · DNN以向量形式输入，未考虑平面的结构信息，而在图像领域和自然语言处理领域，平面信息很重要。
  · CNN最大的利用了图像的局部信息。因此CNN比DNN处理结果更好。

2） 同：

• 效率较低：
  · 由于DNN、CNN的输入、输出长度固定，而自然语言处理中的语句长度通常不固定，所以DNN、CNN处理这种问题效率较低。
• 无法对时间序列上的变化进行建模:
  · DNN和CNN都无法处理时序相关的序列问题。未来解决这些问题，出现了循环神经网络RNN。
• 局部最优：
  · 随着神经网络的加深，优化函数更容易陷入局部最优，且偏离真正的全局最优，对于有限的训练数据，性能甚至不如浅层网络。

三、实验步骤与过程

3.0 实验说明

本次实验主要针对深度神经网络CNN在人脸识别案例和通用手写识别这两个案例进行实验，并展示其效果。本次实验也将进行调参，调整CNN卷积核大小、个数；池化层大小、步长等各个参数来探讨CNN网络在这些案例上的性能。

3.1 人脸识别案例

3.1.0 数据集介绍

（1） ORL56_46人脸数据集
该数据集共有40个人，每个人10张图片。每张图片像素大小为56×46。本次实验随机取每个类的80%作为训练样本集；每个类的10%作为验证集；每个类的10%作为测试集。

（2） Yale人脸数据集
Yale人脸数据库，其中有15人，每人11张图片。适用于模式识别领域，是人脸识别算法实验的不二之选，图片均为100*100尺寸。本次实验随机取每个类的9/11作为训练样本集；每个类的1/11作为验证集；每个类的1/11作为测试集。

（3） FERET人脸数据集
该数据集一共200人，每人7张，已分类，灰度图，80x80像素。第1幅为标准无变化图像，第2，5幅为大幅度姿态变化图像，第3，4幅为小幅度姿态变化图像。第7幅为光照变化图像。本次实验随机取每个类的5/7作为训练样本集；每个类的1/7作为验证集；每个类的1/7作为测试集。

3.1.1 数据处理与CNN网络设计

实验序号(1)：定义CNN神经网络——输入为图像并给定图像大小；卷积核为3x3, 10个；采用5x5步长为2的最大池化。
实验序号(2)：定义CNN神经网络——输入为图像并给定图像大小；卷积核为5x5, 10个；采用5x5步长为2的最大池化。
实验序号(3)：定义CNN神经网络——输入为图像并给定图像大小；卷积核为3x3, 20个；采用5x5步长为2的最大池化。
实验序号(4)：定义CNN神经网络——输入为图像并给定图像大小；卷积核为5x5, 20个；采用5x5步长为2的最大池化。
实验序号(5)：定义CNN神经网络——输入为图像并给定图像大小；卷积核为3x3, 10个；采用2x2步长为2的最大池化。
实验序号(6)：定义CNN神经网络——输入为图像并给定图像大小；卷积核为5x5, 10个；采用2x2步长为2的最大池化。

3.1.2 训练、测试与结果展示：

训练参数信息如下：
轮：共30轮
最大迭代次数：1170次 (训练结束状态：到达最后一次迭代)
硬件资源：单GPU
学习率调度：常数
学习率：0.01

3.2 通用手写体识别案例

3.2.0 数据集介绍

使用 digitTrain4DArrayData 和 digitTest4DArrayData 以四维数组的形式加载训练图像和验证图像。输出 YTrain 和 YValidation 是以度为单位的旋转角度。训练数据集和验证数据集各包含 5000 个图像。MATLAB自带该数据集，本次实验直接调用digitTrain4DarrayData和digitTest4DarrayData，可以直接通过以下方式导入训练数据和测试数据：

[XTrain, YTrain] = digitTrain4DArrayData;%导入训练数据
[XTest, YTest] = digitTest4DArrayData;%导入测试数据

在这一部分实验中，我将完善人脸识别模块没有考虑到的参数部分——“激活函数”。我主要考虑两个常用的激活函数：Softmax函数和ReLU函数。

3.2.1 数据处理与CNN网络设计

实验序号(1)：定义CNN神经网络——输入为图像并给定图像大小；卷积核为3x3, 10个；采用2x2步长为2的最大池化。
实验序号(2)：定义CNN神经网络——输入为图像并给定图像大小；卷积核为5x5, 10个；采用2x2步长为2的最大池化。
实验序号(3)：定义CNN神经网络——输入为图像并给定图像大小；卷积核为3x3, 20个；采用2x2步长为2的最大池化。
实验序号(4)：定义CNN神经网络——输入为图像并给定图像大小；卷积核为5x5, 20个；采用2x2步长为2的最大池化。
实验序号(5)：定义CNN神经网络——输入为图像并给定图像大小；卷积核为3x3, 20个；采用5x5步长为2的最大池化。
实验序号(6)：定义CNN神经网络——输入为图像并给定图像大小；卷积核为5x5, 20个；采用5x5步长为2的最大池化。

3.2.2 训练、测试与结果展示：

训练参数信息如下：
轮：共30轮
最大迭代次数：1170次 (训练结束状态：到达最后一次迭代)
硬件资源：单GPU
学习率调度：常数
学习率：0.01

激活函数为：Softmax

激活函数为：ReLU

四、实验结论或体会

4.1 实验结论

本次实验的实验结论如下：
人脸识别案例实验结论：
在数据集方面，当卷积神经网络模型面对不同数据集时，模型性能表现不同，当数据集规模较小时有着优秀的分类性能，但数据集较大时会出现准确率下降问题，这是由于图像种类、形状和颜色相差较大。
当数据集规模较大时，模型所需要计算的资源会提高，训练效果会受到计算机配置影响，因此，在模型训练过程中只能降低参数要求，延长模型训练时间来完成模型的训练，同样导致准确率下降。
参数设置不好容易造成过拟合的情况，比如FERET数据集的结果呈现，在训练集中的准确率接近100%，而在测试集中只有60%左右。

手写数字识别案例实验结论：
对比了Softmax和ReLU激活函数，其中ReLU激活函数无疑更胜一筹，作为AlexNet提出的激活函数，非常优秀，在很长一段时间内是设计CNN网络的默认激活函数，为网络带来稀疏性。
Softmax激活函数的范围很大，而大脑神经元的状态仅处于抑制或兴奋两种状态，不需要(-∞,∞)这么大的范围来描述它，Softmax函数会在某种程度上造成梯度消失的情况。

4.2 实验体会

本次实验报告对深度神经网络的模型，以及它们的正向传播算法、反向传播算法有了更加深刻的了解，并比较了全连接网络和卷积神经网络CNN两种网络的异同。在采用CNN在人脸识别案例和手写数据集案例的实验上，对神经网络的调参又有了一次深刻的体会。对于CNN网络模型（卷积层、池化层、全连接层），每个层所涉及的参数其实还是相对来说比较多的。实验中主要考虑了卷积核的大小、个数、池化步长和激活函数的设置，并采用了多次多种实验的方式，测得分类任务的识别率和效率。

本次实验也是机器学习这门课的最后一次实验报告，我也认认真真码完了7700+，以表示我对这门课由衷的热爱。不论是大一的计算机导论课，还是这学期我们正式系统地学习机器学习，阅读了近50篇论文的整个过程，毫无疑问，都是我在大学这两年进步最快的时间段。所以我非常感谢赖老师这么尽心尽力去准备机器学习这门课，准备这些论文，也很感谢亲切的助教，分享了很多知识，给出了很多建议，能在大学四年遇到你们尤其幸运！这也是最后一次码让人“又爱又恨”的机器学习实验报告了，竟有些不舍，那就最后用赖神最喜欢（也是我最喜欢）的《生于忧患，死于安乐》结尾吧：

舜发于畎亩之中，傅说举于版筑之间，胶鬲举于鱼盐之中，管夷吾举于士，孙叔敖举于海，百里奚举于市。故天将降大任于是人也，必先苦其心志，劳其筋骨，饿其体肤，空乏其身，行拂乱其所为，所以动心忍性，曾益其所不能。
人恒过，然后能改，困于心，衡于虑，而后作；征于色，发于声，而后喻。入则无法家拂士，出则无敌国外患者，国恒亡，然后知生于忧患而死于安乐也。

机器学习实验报告就此完结撒花*,°:.*(￣▽￣)/$:.°* 。！！！
