单臂路由与三成交换机

单臂路由

单臂路由是指在路由器的一个接口上通过配置子接口的方式，实现原来互相隔离的不同vlan（虚拟局域网）之间的互联互通。

• 优点：实现不同vlan之间的通信，有助理解、学习vlan原理和子接口概念
• 缺点：容易成为网络单点故障，配置稍有复杂，现实意义不大

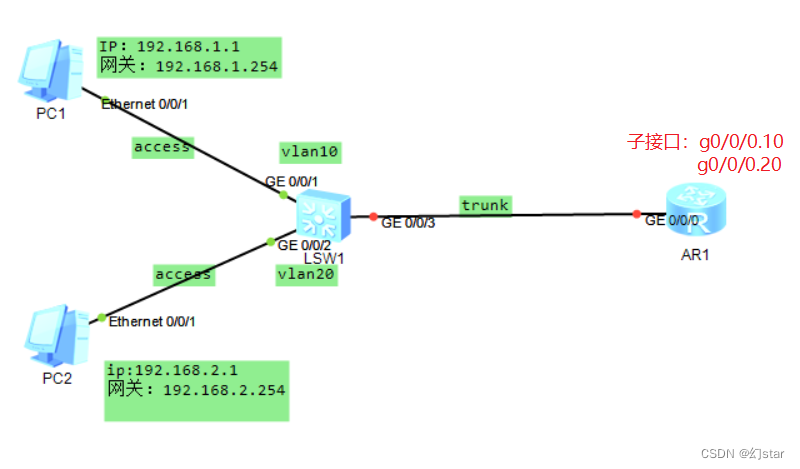

实验拓扑一

交换机配置

配置路由（单臂路由）

PC1 ping 192.168.2.1

三层交换机

• 三层交换=二层交换+三层转发
• 三层交换机具有部分路由器功能，工作在网络层

三层交换机的转发原理

该组网内，通信的源主机、目的主机连接在同一台三层交换机上，但它们位于不同VLAN（网段）。
对于三层交换机来说，这两台主机都位于它的直连网段内，它们的IP对应的路由都是直连路由。

作用：
三层交换技术可以实现vlan间通信；
加快大型局域网内部的数据交换。

优点：
能够做到一次路由，多次转发
一次路由：数据流的第一个数据包由三层引擎来处理，重新封装MAC，再路由转发数据包；
多次交换：第一个数据包转发后，会在硬件创建一个MSL条目，MSL包含FIB(转发信息库:包含邻接主机IP和vlanid)、邻接关系表(包含邻接主机MAC地址)，通过查询FIB和邻接关系表重新封装数据帧，从相应端口转发数据。

实验拓扑二

配置二层交换机，批量创建vlan，进入e0/0/1端口、e0/0/2端口、e0/0/4端口，将端口设置为access模式，并设置每个vlan 放到相应的vlan里；进入e0/0/3端口，将端口设置为Trunk模式，并允许所有vlan通信。

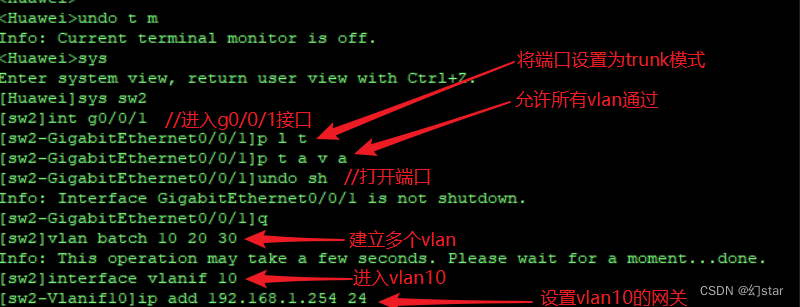

配置三层交换机，进入g0/0/1端口，将端口设置为Trunk模式，并允许所有vlan通信；批量设置vlan，然后进入VLAN10的逻辑接口，设置端口的IP地址及子网掩码


PC1 与PC2、PC3通信（ping 192.168.2.1、ping192.168.3.1）

命令扩充：

单臂路由：

• dotlq termination vid //用来配置子接口dotlq终结的单层VLAN ID
• arp broadcast enble //若未配置，不能主动发送arp广播，会直接将IP报文丢弃不进行转发

三层交换机;

• interface vlanif //用来进入vlanif接口视图
• display ip interface brief //查看端口IP信息
