用例图
2022-07-07 12:12:00 【sinat_36789271】
一 、参与者:用例的触发者,触发者可能是用户,可能是事件代理人。所谓时间代理人就是给系统自动设置的定时功能操作,当到达一定时间,系统会自动执行相应的功能
二、用例:用例是在系统中执行的一系列动作,这些动作将生成特定执行者可见的价值结果。一个用例定义一组用例实例。
识别用例口诀:执行者使用系统来用例
三、关系:描述的是执行者和用例之间的关系。用例图中涉及的关系有:关联、泛化、包含、扩展。
执行者与用例之间的关联关系
在用例图中,执行者和用例之间进行交互,相互之间的关系用一根直线来表示,称为关联关系(Association)或通信关系(Communication)
执行者之间的泛化关系
执行者之间可以有泛化(Generalization)关系(或称为“继承”关系)

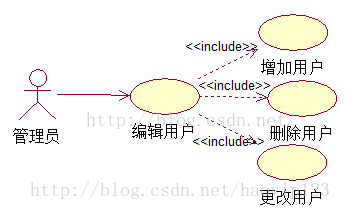

用例之间的包含关系
描述在多个用例中都有的公共行为,由用例A指向用例B,表示用例A中使用了用例B中的行为或功能,包含关系是通过在依赖关系上应用<<include>>构造型(衍型)来表示的
用例之间的扩展关系
a,扩展用例可以在基用例之上添加新的行为,但是基用例必须声明某些特定的“扩展点”,并且扩展用例只能在这些扩展点上扩展新的行为。
b,在扩展(extend)关系中,基础用例(Base)中定义有一至多个已命名的扩展点,扩展关系是指将扩展用例(Extension)的事件流在一定的条件下按照相应的扩展点插入到基础用例(Base)中。
c,扩展关系是通过在依赖关系上应用<<extend>>构造型(衍型)来表示的。
用例之间的泛化关系
a,当多个用例共同拥有一种类似的结构和行为的时候,可以将它们的共性抽象成为父用例,其他的用例作为泛化关系中的子用例。
b,在用例的泛化关系中,子用例是父用例的一种特殊形式,子用例继承了父用例所有的结构、行为和关系。
c,泛化关系一般很少使用。
