RISC-V工具链编译笔记

---

前言

RISC-V指令集由于其开源而精简的优点，目前正在越来越广泛地在业界中使用。本文以一个开源项目蜂鸟E200 RISC-V SoC为例，分析整理了该项目中自测试用例的测试方法与过程，希望可以给同样在探究学习RISC-V的小伙伴们一些帮助。

---

一、E200 RV工具链文件结构

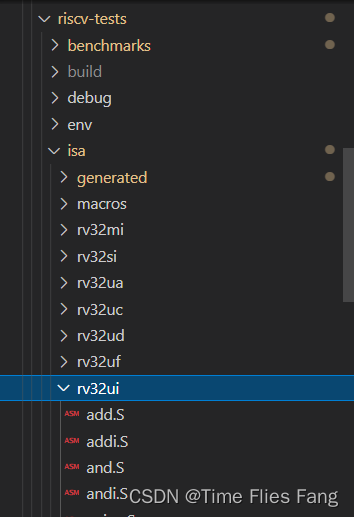

E200的工具链放在riscv-tests文件夹下，该文件夹下的工具链可以把汇编指令（.S文件）编译成二进制文件（存放在genreated文件夹下），编译过程也会include在/env与/isa/macros下面的一些宏定义以复用一些标准的汇编程序

二、addi.S汇编程序

本节以addi.S，即立即数加法指令为例，分析e200 SoC的自测试用例的测试方法，这也可以帮助大家理解从软件到硬件的映射过程。

1.源代码

#*****************************************************************************
# addi.S
#-----------------------------------------------------------------------------
#
# Test addi instruction.
#

#include "riscv_test.h"
#include "test_macros.h"

RVTEST_RV64U
RVTEST_CODE_BEGIN

  #-------------------------------------------------------------
  # Arithmetic tests
  #-------------------------------------------------------------

  TEST_IMM_OP( 2,  addi, 0x00000000, 0x00000000, 0x000 );
  TEST_IMM_OP( 3,  addi, 0x00000002, 0x00000001, 0x001 );
  TEST_IMM_OP( 4,  addi, 0x0000000a, 0x00000003, 0x007 );

  TEST_IMM_OP( 5,  addi, 0xfffffffffffff800, 0x0000000000000000, 0x800 );
  TEST_IMM_OP( 6,  addi, 0xffffffff80000000, 0xffffffff80000000, 0x000 );
  TEST_IMM_OP( 7,  addi, 0xffffffff7ffff800, 0xffffffff80000000, 0x800 );

  TEST_IMM_OP( 8,  addi, 0x00000000000007ff, 0x00000000, 0x7ff );
  TEST_IMM_OP( 9,  addi, 0x000000007fffffff, 0x7fffffff, 0x000 );
  TEST_IMM_OP( 10, addi, 0x00000000800007fe, 0x7fffffff, 0x7ff );

  TEST_IMM_OP( 11, addi, 0xffffffff800007ff, 0xffffffff80000000, 0x7ff );
  TEST_IMM_OP( 12, addi, 0x000000007ffff7ff, 0x000000007fffffff, 0x800 );

  TEST_IMM_OP( 13, addi, 0xffffffffffffffff, 0x0000000000000000, 0xfff );
  TEST_IMM_OP( 14, addi, 0x0000000000000000, 0xffffffffffffffff, 0x001 );
  TEST_IMM_OP( 15, addi, 0xfffffffffffffffe, 0xffffffffffffffff, 0xfff );

  TEST_IMM_OP( 16, addi, 0x0000000080000000, 0x7fffffff, 0x001 );

2.预定义文件

从源码中我们可以看到，汇编语言中include了riscv_test.h和test_macros.h两个文件，在riscv_test.h中的代码主要定义的是SoC的启动代码，当顶层汇编调用RVTEST_CODE_BEGIN宏定义时，替换为以下的代码（节选）

可以看到，启动代码部分主要对SoC的异常，中断等机制进行初始化设置，此部分内容如果后续有机会学习的话会再详细分析。对于所有自测试用例，该部分代码都是一样的。

在test_macros.h文件中，定义的是自测试用例的一些测试函数，以addi.S为例，TEST_IMM_OP就是一个test_macros.h中的宏定义，其相关代码为：

#define TEST_CASE( testnum, testreg, correctval, code... ) \ test_ ## testnum: \ code; \ li x29, MASK_XLEN(correctval); \ li TESTNUM, testnum; \ bne testreg, x29, fail;

//......

#define TEST_IMM_OP( testnum, inst, result, val1, imm ) \ TEST_CASE( testnum, x30, result, \ li x1, MASK_XLEN(val1); \ inst x30, x1, SEXT_IMM(imm); \ )

我们以：
TEST_IMM_OP( 4, addi, 0x0000000a, 0x00000003, 0x007 );
这条代码为例，在功能上，就是这是第四条测试指令（testnum），测试的是addi指令（inst），正确结果是0xa（result），操作数与立即数(val1, imm)分别为0x3和0x7。那么，在汇编指令尺度，或者说在硬件尺度上，是如何验证这个“3+7=10”测试的正确的呢？

我们看test_macros.h中的宏定义，如果将相关的宏定义全部转为汇编代码，这一条测试函数的汇编代码可以写为：

li  x1, 0x3;
addi x30, x1, 0x7;
li  x29, 0xa;
li  TESTNUM, 4;
bne x30, x29, fail;

经过简化和分析，上述汇编代码已经十分简单了，li在RV中是加载立即数(load immediate)的意思，bne是RV中的分支跳转指令，当两个寄存器存储的值不相等时使得程序计数器（PC）跳转。上述代码的作用就是把运算结果存储在x30寄存器中，把正确结果存储在x29寄存器中，并判断两个寄存器的值是否相等。

为了验证我们的分析是否正确，我们还可以进入文件结构中/isa/generated中，找到以.dump为后缀的文件，这部分文件又被成为反汇编文件，可以直接用文本编辑器打开，可以把工具链编译出来的二进制文件重新反汇编为汇编语言，来帮助开发者看清编译器工作是否正常，找到该部分的反汇编代码为：

//rv32ui-p-addi.dump
8000027e <test_4>:
8000027e:	408d                	li	ra,3
80000280:	00708f13          	addi	t5,ra,7
80000284:	4ea9                	li	t4,10
80000286:	4191                	li	gp,4
80000288:	1ddf1763          	bne	t5,t4,80000456 <fail>

上述代码最左边一列为指令地址，中间一列为16进制的指令内容，最右边一列为反汇编代码，可以看到编译器重新分配了地址空间与命名符，但是具体功能与我们的分析是一致的

总结

自顶向下地探究从软件到硬件的过程十分重要，可以帮助我们理解处理器的设计与验证流程。后续我也将继续更深入地以e200蜂鸟SoC框架为例来归纳整理软硬件协同的工作流程。
