UML类图还不懂？来看看这版乡村爱情类图，一把学会！

沉淀、分享、成长，让自己和他人都能有所收获！

一、码场心得

有个词叫内卷严重！

最开始听到这个词是有个小伙伴在我的一篇HashMap源码分析文章下的留言：“哥们，你这叫内卷！”。这篇文章深度解释了扰动函数、负载因子以及相关数学方式的结果验证，有兴趣的可以跳过去阅读。《HashMap核心知识，扰动函数、负载因子、扩容链表拆分，深度学习》

那什么叫内卷呢，乍一看这词还是有点新的。其实内卷化来自单词 involution，也可以称作“过密化”。这样就好解释了，比如；

100个人上卫生间就3个坑，没法公平分配，那就谁今天谁穿裤衩谁先上
100个700分以上的，就30%个名额能去清北。3万多600分以上的考生里，很多人可能连211都上不了。
道路拥堵，不能让每个人都开车，只能遥遥无期的摇号排队。

这些都可以解释为过密化带来的内卷严重问题，但好在这些都在不断的优化完善。

程序员也有内卷？！

其实大部分时候大家说的程序员内卷，指的是面试造火箭，求职越来越难。

其实从某种角度来说，我个人是不太认可说程序员有内卷的。就整个行业来看，程序员的工作就业情况和薪资待遇都是不错的。有人会觉得面试还得刷题、学源码、看框架、懂架构等等，可这些难道不应该是你做成程序员职业发展道路上，必经的突破吗？

可能每个人都会在某个时期感觉自己一直处于瓶颈期，做着重复的事情、码着CRUD的逻辑、接触不到核心的技术等等，都会猛的瞬间觉得自己快狒狒了。那这样的你似乎只能用内卷这个词让自己内心平衡了，试问自己，你对自己投入过学习成长的时间吗？你有计划破局突破自己的瓶颈吗？如果没有那不叫内卷！

二、会议室

谢飞机，小记，假期回来上班的一周的飞机，被组长安排了一次项目成长分享。

小组长：飞机，你分享的项目中，核心模块要给大家讲清楚。这块蛮有技术点的！

谢飞机：嗯嗯，我也在想怎么能让大家听懂。

小组长：最好借助一些工具，把代码逻辑、功能流程，通过图的方式表达出来。

谢飞机：流程图我会画了，但是这里的核心功能类，我还不知道怎么弄。

小组长：咳咳，用UML类图哇，把核心类体现出来。

谢飞机：…，没画过，我内卷了吗？

小组长：不要脸！等我画点资料，教你！

三、乡村爱情类图学习

UML（Unified Modeling Language），是一种面向对象设计的建模工具，建模的核心是模型，模型是现实的简化、真实的抽象。

在 UML 中，所有的描述包括：事务、关系、图这三部分构件组成，如下图为所有构件的关系。

UML 构件关系图，来自设计模式

接下来，我们就着重讲解UML中的类图关系，在乡村爱情人物里的体现。

1. 类图模型

UML 类图（Class Diagrams），是使用频率最高的 UML 图之一，类图可以表示出类、接口和它们之间的协作关系。各个接口、类、属性、方法，可以用如下方式表达。

UML 类图中，接口、类、属性、方法，表达方式

2. 继承关系

代码

   public class 谢广坤 {
    private String 辈分;
    public void 作妖(){}
}

public class 谢永强 extends 谢广坤 {
}

public class 谢飞机 extends 谢广坤 {
}



类图

UML类图，继承关系

功能：继承关系
概念：继承（Generaliztion）又叫泛化，用于表示子类继承父类的所有功能。
场景：谢广坤的作妖技能，谢永强和谢飞机继承。谢飞机继承的更好，更能作。

3. 实现关系

代码

   public interface 舞术 {
    void 招式();
}

public class 刘能 implements 舞术 {
    private String 来将姓名;
    public void 招式() {
    }
}

public class 赵四 implements 舞术 {
    private String 来将姓名;
    public void 招式() {
    }
}



类图

UML类图，实现关系

功能：实现关系
概念：接口、抽象类声明的方法，由类实现（Realiztion）其功能。
场景：在赵四和刘能的一场比舞中，赵四花式走位，被刘能找准时机一踢撂倒。

4. 组合关系

代码

   public class 结婚证 {

    private 赵玉田 男方;
    private 刘英 女方;

    public void set男方(赵玉田 男方) {
        this.男方 = 男方;
    }

    public void set女方(刘英 女方) {
        this.女方 = 女方;
    }
}

public class 赵玉田 {

    private int 年龄;
    private String 性别;

}

public class 刘英 {

    private int 年龄;
    private int 性别;

}



类图

UML类图，组合关系

功能：组合关系
概念：组合（Combination）关系表示类中整体与部分的关系，整体与部分相依相存。
场景：赵玉田和刘英的结婚证，缺一不可。

5. 聚合关系

代码

   public class 山庄 {

    private 宋晓峰 晓峰;
    private 李宝库 宝库;

    public void 药膳房(李宝库 宝库) {
        this.宝库 = 宝库;
    }

    public void 保安部(宋晓峰 晓峰) {
        this.晓峰 = 晓峰;
    }

}

public class 李宝库 {

    private String 职业;

}

public class 宋晓峰 {

    private String 职业;

}

类图

UML类图，聚合关系

功能：聚合关系
概念：聚合（Aggregate）关系，也是用于表示对象的整体和部分，但成员对象可以与整体对象分离独立存在。
场景：在山庄中药膳方有李宝库、保安部有宋晓峰。但李宝库和宋晓峰都只是其中的一员，都可以离开山庄。

6. 关联关系

代码

   public class 豆腐厂 {
    private 王小蒙 员工;
    public void 添加员工(王小蒙 小蒙){
        this.员工 = 小蒙;
    }
}

public class 王小蒙 {
    private 豆腐厂 企业;
    public void 添加企业(豆腐厂 豆腐厂){
        this.企业 = 豆腐厂;
    }

}



类图

UML类图，关联关系

功能：关联关系
概念：关联（Association）关系，是类之间常用的一种关系，表示一类对象与另一类对象的联系。组合、聚合也属于这种关系，但关联关系更弱。
场景：豆腐厂里有王小蒙，但豆腐厂里又不只是有王小蒙，还有王老七。即使小蒙不在，豆腐厂也可以正常运行。而王小蒙还有自己的其他企业，所以这属于一种关联关系。

7. 依赖关系

代码

   public class 招商引资 {
    public void 招商(王大拿 大拿){
    }
}

public class 王大拿 {
    private String 资源;
}



类图

UML类图，依赖关系

功能：依赖关系
概念：依赖（Dependency）关系当表示一个事务需要使用另外一个事务时，可以使用依赖关系。
场景：招商引资需要王大拿，但并只是就只有这一个大拿。王大拿不来，可能还有李大拿、张大拿。

四、赵家班全景类图

综上，这6种关系里，组合、聚合、关联代码结构类似，可以从依赖的强弱进行理解。强弱关系依次是：继承 > 实现 > 组合 > 聚合 > 关联 > 依赖。

为了更清楚的表达出 UML 类关系，我们把这些画到一整张图中，如下；

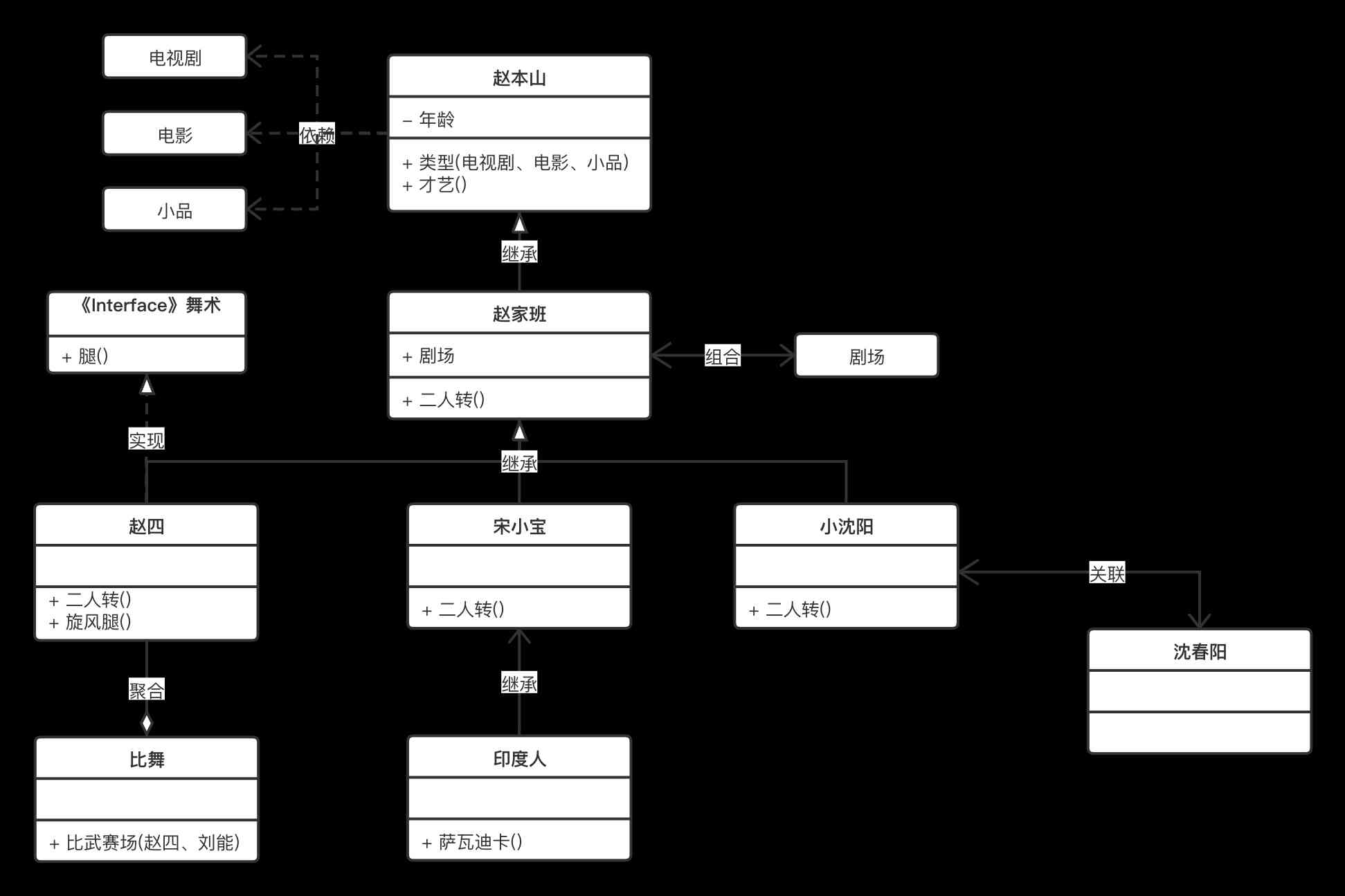

UML类图，赵家班全景类图

五、总结

有人说，如果我们和外星人非常友善的通信了。那么两个星球之间会进行一些交流，比如问，你好，地球人人你多高呀？地球说1.75米。外星人晕了，米是什么单位？这样就只能选取两个星球通用的标准来定义，比如：1米是光在真空中1/299792458秒内经过的距离。
其实程序开发也是这样的，为了可以让大家减少对新知识内容的理解的沟通成本，需要定义一些沟通标准，比如UML类图。所以我们需要学习这些标准的工具化语言，来减少沟通成本，提升工作效率。
UML类图也是最常用的图稿，同时也非常易于掌握。为了可以把自己的知识面铺设的更加完善，技术栈掌握的更加夯实，也为了突破每一个阶段的瓶颈。那就需要不断学习，不断的积累，找机会破局。
