【Excel实战】--图表联动demo_001

系列文章目录

---

前言

一、效果展示

二、函数引用

1. transpose

1.TRANSPOSE

TRANSPOSE函数，是一个转置函数，作用是将表格位置行列交换。

• 数组函数要用三键<shift + ctrl + enter>;
• 如果表格是xy，要选择yx的区域后按=输入公式；

2.OFFSET(reference,rows,cols,height,width)

• Reference 偏移量的引用区域
• rows 行
• cols 列
• Height 即所要返回的引用区域的行数，可以为负，-x表示当前行向上的x行。
• Width 即所要返回的引用区域的列数，可以为负，-x表示当前行向上的x列。

三、使用步骤

1.准备数据，并使用转置公式进行转置

2.准备控件

1. 月份/人员控件
2. 下拉控件

3. 标准滑动条

3.数组公式

第一行公式：

选定这七个单元格，输入公式，三键确认

=IF(J24=1,TRANSPOSE(OFFSET(A15,,,7,)),OFFSET(A15,,,,7))

注意使用三键！！！

第二行公式：

选定这六个单元格，输入公式，三键确认

=IF(J24=1,TRANSPOSE(OFFSET(A15,1,I24,6,)),OFFSET(A15,I24,1,,6))

注意使用三键！！！

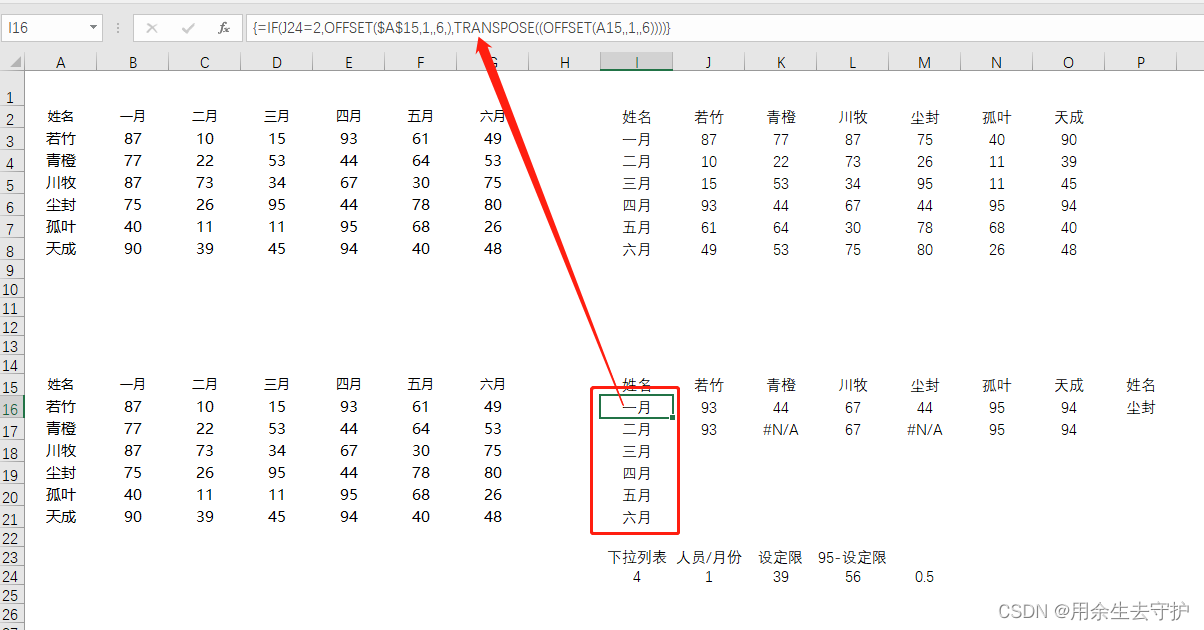

第三行公式：

选定这六个单元格，输入公式，三键确认

=IF(J24=2,OFFSET($A$15,1,,6,),TRANSPOSE((OFFSET(A15,,1,,6))))

注意使用三键！！！

#一一对应数据关系
=IF(I24=1,"若竹",IF(I24=2,"青橙",IF(I24=3,"川牧",IF(I24=4,"尘封",IF(I24=5,"孤叶",IF(I24=6,"天成",))))))

第四行公式：
输入该公式向右拉。

=IF(J16>$L$24,J16,NA())

第五行公式：

4.绘图

1. 插入空白散点图


2. 选择数据->添加


3. 添加数据1


4. 添加数据2


5. 添加数据3

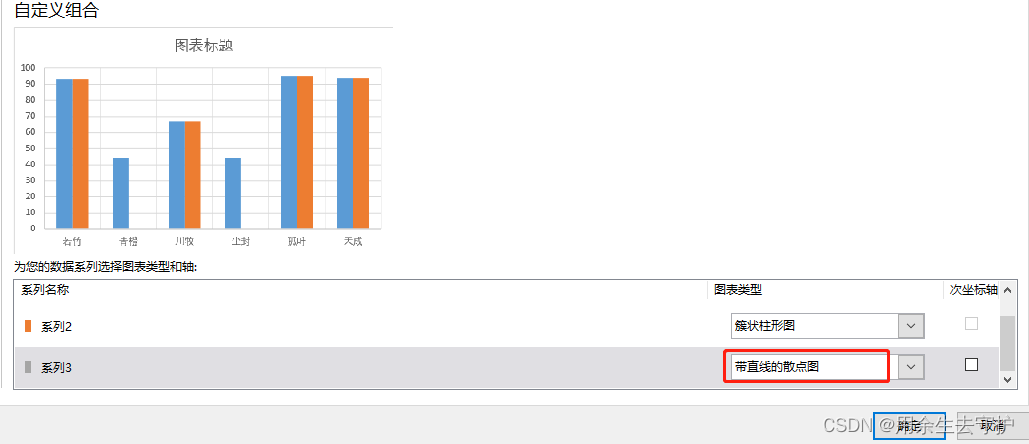

6. 更改图表类型，系列三选择带直线的散点图

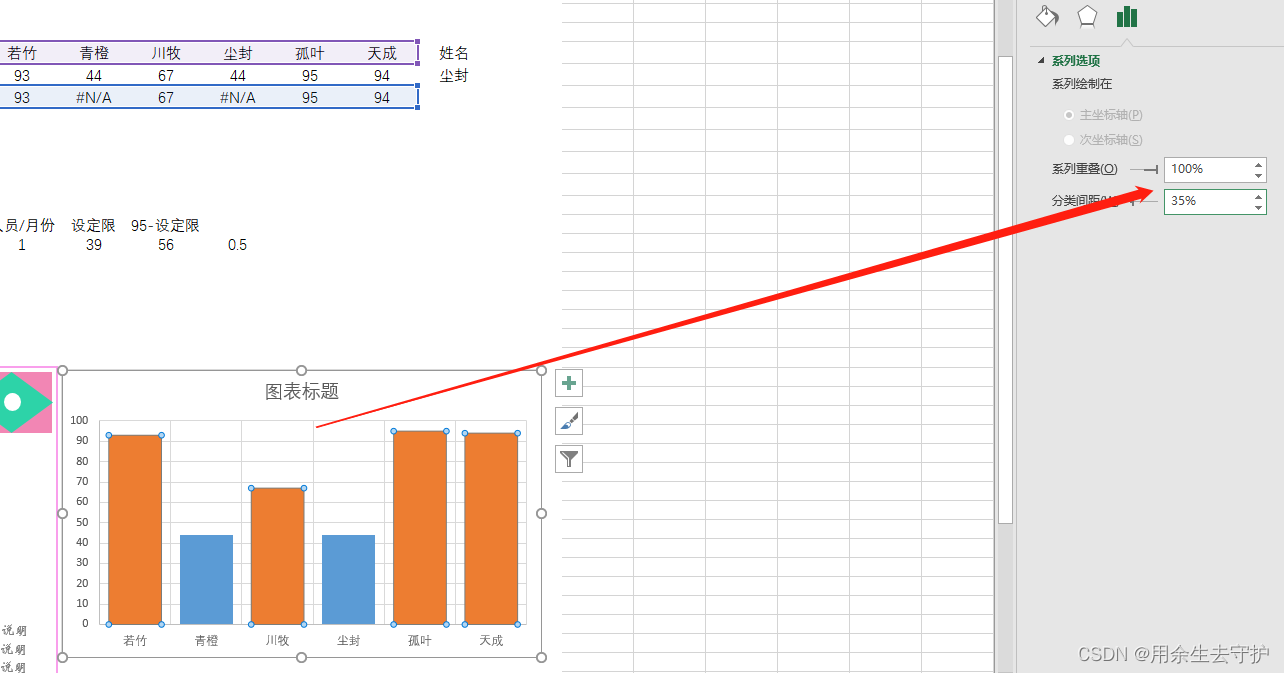

7. 间距调为100,35.



8. 修改快速布局，去掉图例，标题，更改颜色，就会得到这样的柱状图。

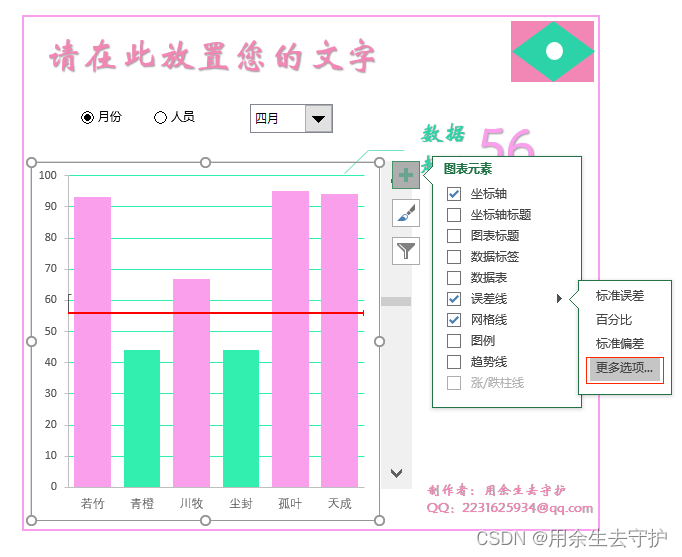

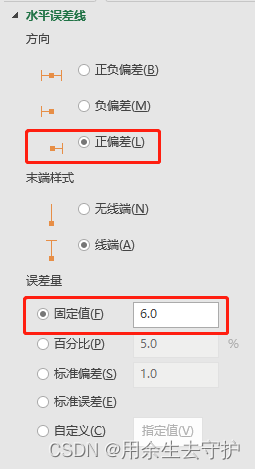

9. 添加误差线



10. 最终效果


四、源文件资源

下载链接

---
