CAD标注与图形相关联，尺寸随着标注的图形的改变而改变，那么我们如何打开和关闭标注关联呢？。

标注关联效果

1.首先，选择标注好的矩形边的一个端点，移动端点，改变矩形边长度，标注尺寸随之改变。

选择端点
在这里插入图片描述

移动端点
在这里插入图片描述

尺寸改变
在这里插入图片描述

删除关联性

2.输入删除选定标注的关联性命令“DIMDISSOCIATE”（快捷键：DDA），按下空格键。

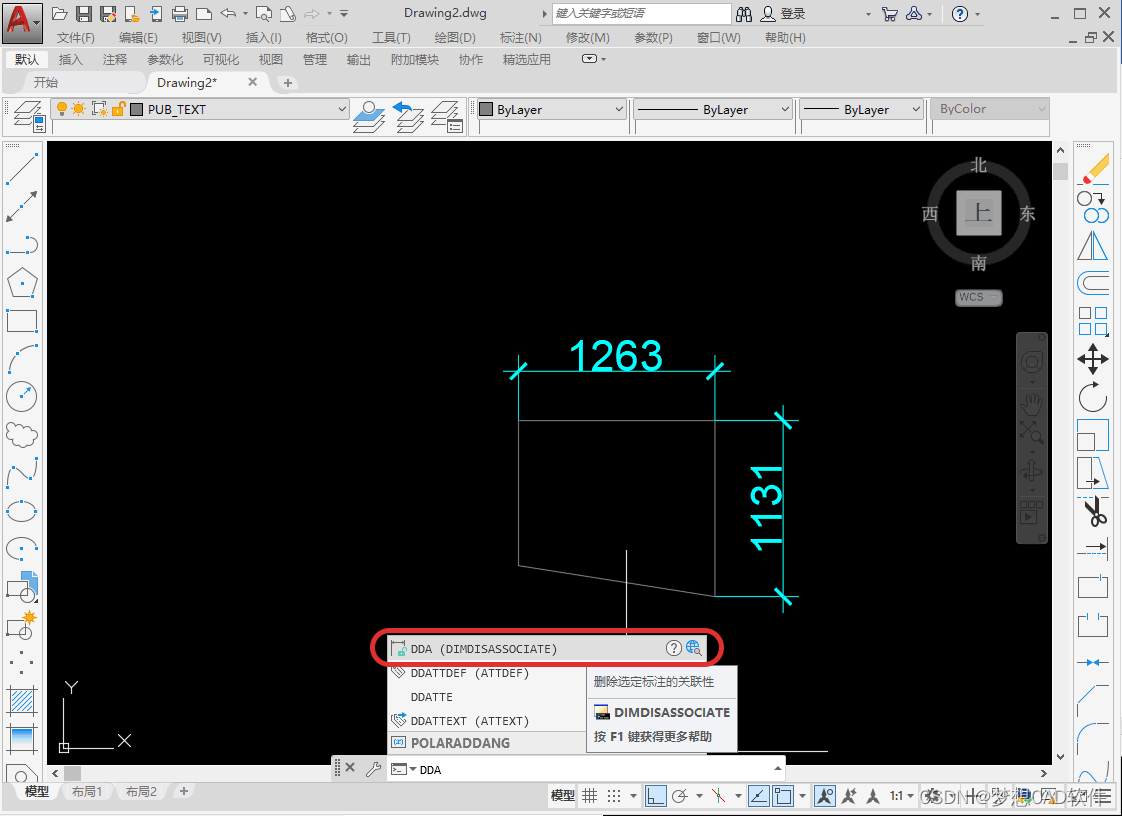

删除关联性命令
在这里插入图片描述

3.根据提示，鼠标左键点击选择删除关联性的标注，按下空格键，解除关联完成。

选择对象
在这里插入图片描述

解除关联完成
在这里插入图片描述

打开或关闭标注关联

4.输入变量命令“DIMASSOC”,按下空格键。再根据出现的提示，输入新值0/1/2，设置为0时，后面新建的标注是零散的；设置为1时，标注是整体的，但是与图形不关联；设置为2时，标注完整且与图形关联。

变量命令
在这里插入图片描述

新值
在这里插入图片描述

设置为0时
在这里插入图片描述

设置为1时
在这里插入图片描述

设置为2时
在这里插入图片描述

5.或者输入自定义设置命令（快捷键：OP），选项界面中选择“用户系统配置”，在“关联标注”方框内，勾选“使新标注可关联性”，再选择应用并保存，下次绘制标注，则与图形关联；反之不勾选，则不关联。

勾选
在这里插入图片描述
