PADS ROUTER 使用技巧小记
2022-07-05 23:29:00 【赤子001】
介绍
PADS Router的操作界面注重易用和实效性。当你使用 PADS Router进行设计时操作界面与其他的 Windows应用程序相似,尤其是 PADS Layout。
pads router 是自由布线器,走线很方便自由;pads layout是线路板设计都可以做,只是对复杂板子的布线效率比较低。
1、pads layout:支持Microsoft标准的编程界面,结合了自动化的方式,采用了一个Visual Basic 程序和目标连接与嵌入(Object Linking and Embedding)功能。这些标准的接口界面使得与其它基于Windows的补充设计工具连接更加方便有效。
2、pads router:快速交互式手动布线器,可以对任意规模的复杂PCB使用交互式布线功能,支持总线布线、自动连接、布线路径规划、布线形状优化、动态布线/过孔推挤、自动居中、自动调整线宽等功能。
导航窗口

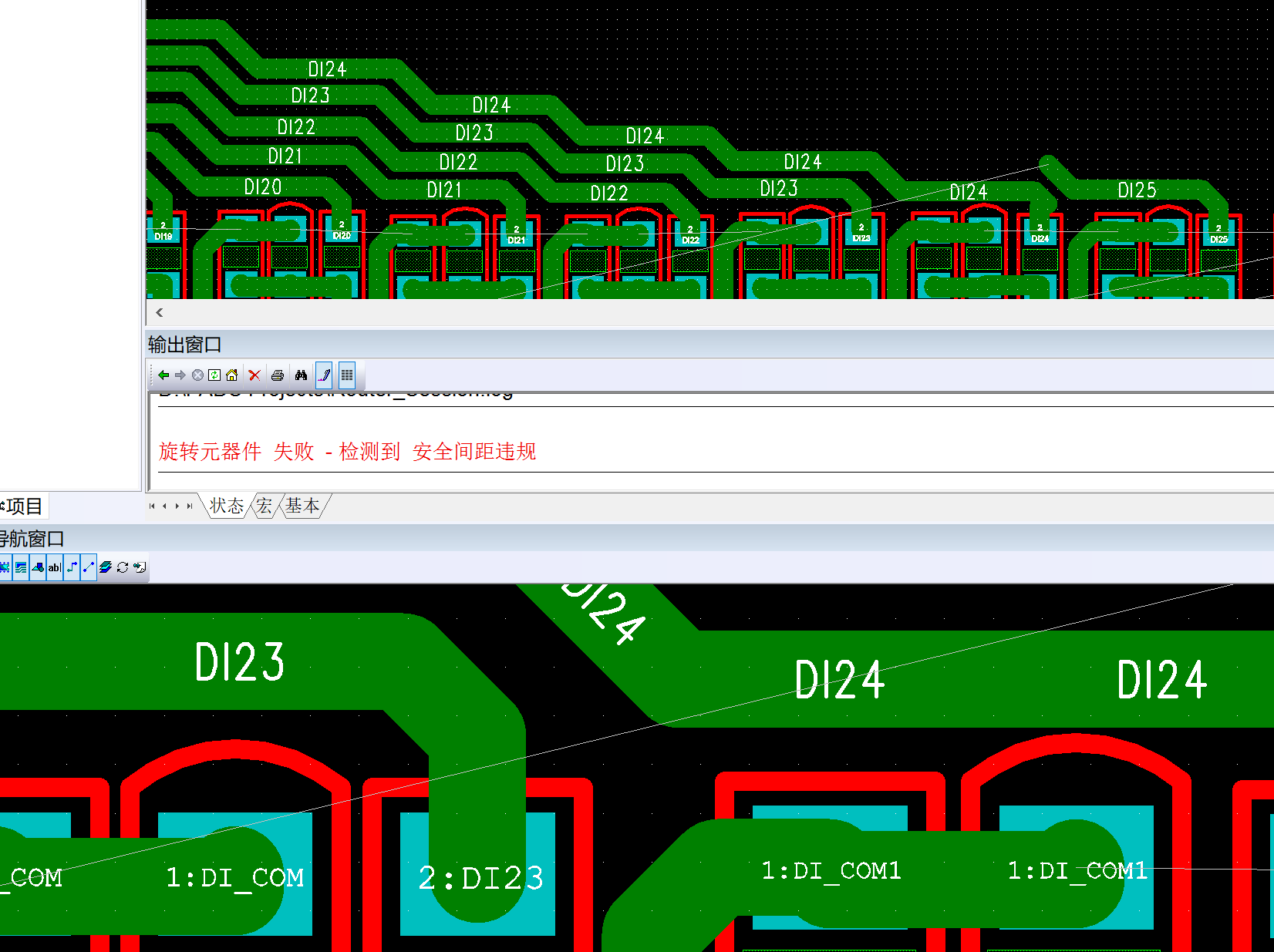

1. 更改工作区域缩放比例
在导航窗口更改工作区域缩放比例:
选中需要操作的工作区域,按FS在导航窗中放大该区域,按F6按比例缩小显示。
![在这里插入图片描述](https://img-blog.csdnimg.cn/222d7d9eb8a6476fbcb865f92f5d3d87.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAY2hpbGRib2k=,size_20,color_FFFFFF,t_70,g_se,x_16)
参考:比思电子教程
http://www.doc88.com/p-4945457130777.html
偶然发现一直困扰着我的PADS Router布线时,无法删除重复走线的原因
一直以来喜欢使用PADS Router布线,但是在布线中经常会无法自动删除重复走线。今天重看了说明文档发现一直困扰着我的PADS Router布线无法删除重复走线的原因是因为我选择了这个选项。去掉就OK了。
中英文界面的选项如下:
